创意扭柱造型香水瓶外观结构设计

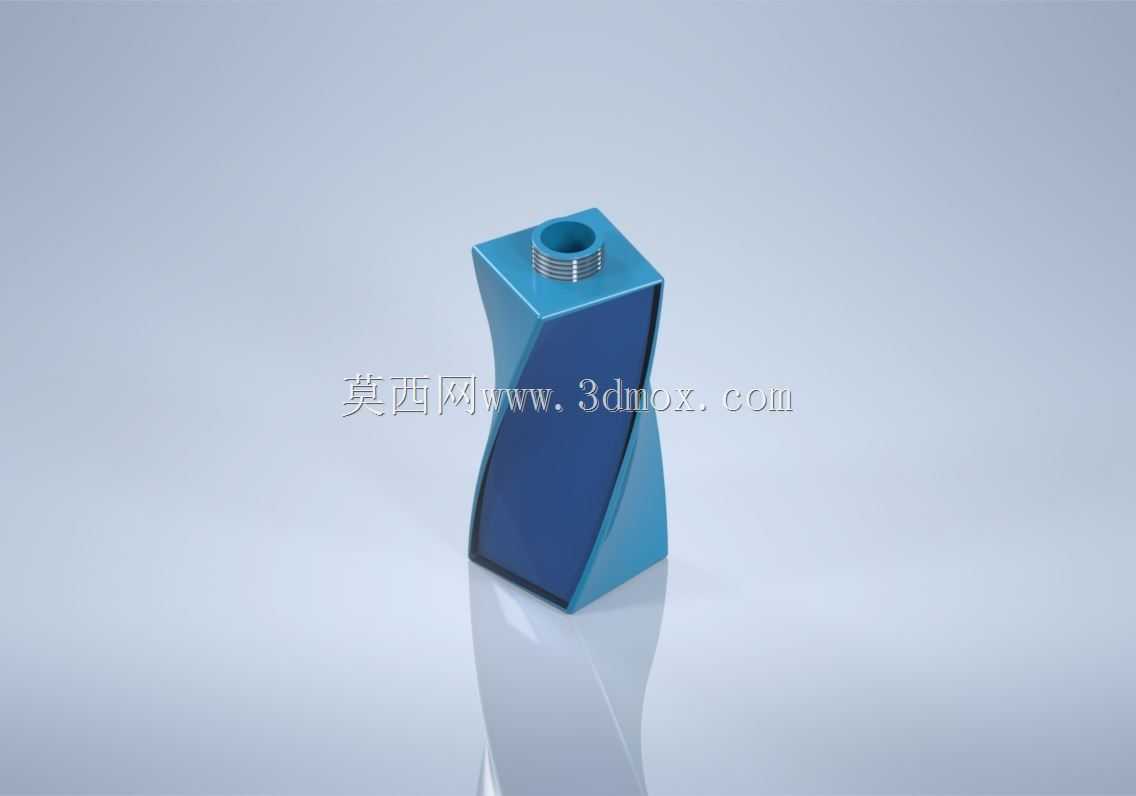

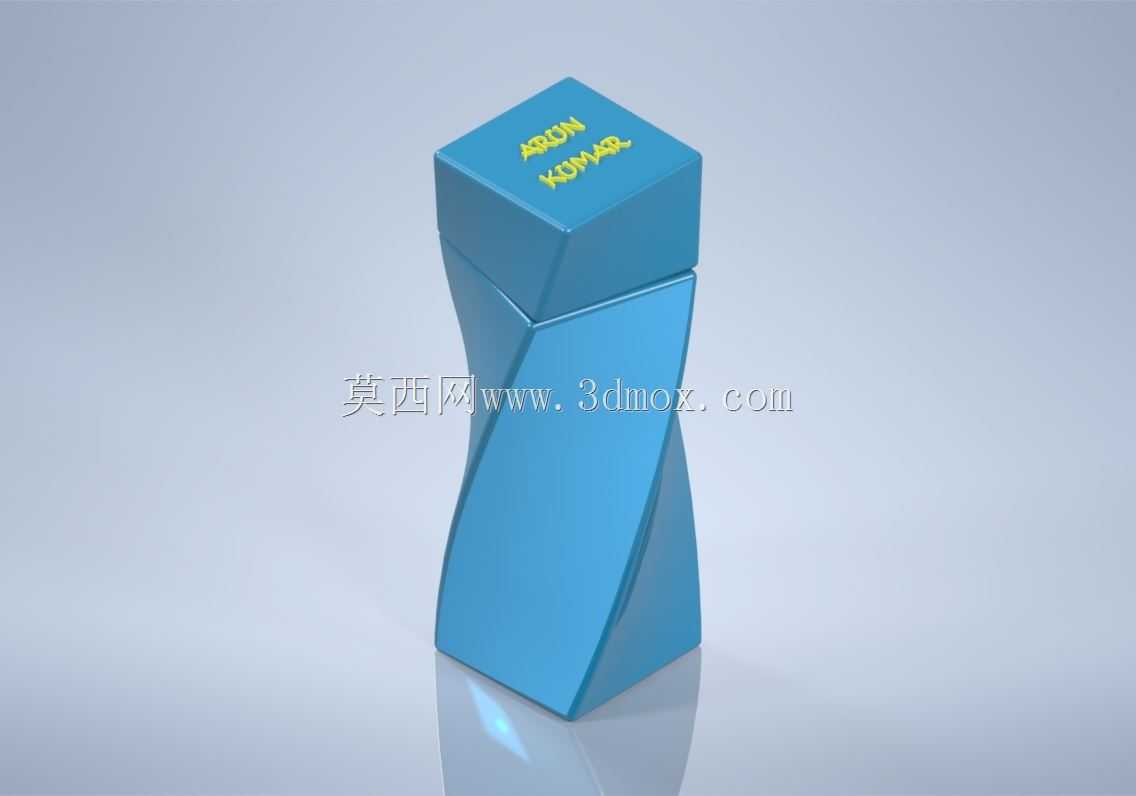

　　这款扭转型柱式瓶体结构，最初是面向高端日化香氛产品线做的外观结构方案，在做三维建模阶段就同步考虑了后续吹塑或者注塑成型的工艺可行性，没有为了追求视觉效果做无法落地的异形曲面。从实际应用场景来看，这类瓶体主要用于中高端香水、小众香氛的盛装容器，区别于常规直筒、方柱瓶型，扭转曲面在货架陈列时能通过光线折射形成独有的视觉识别点，不需要额外做过多瓶身印刷就能让产品在同品类陈列区形成差异化记忆点。

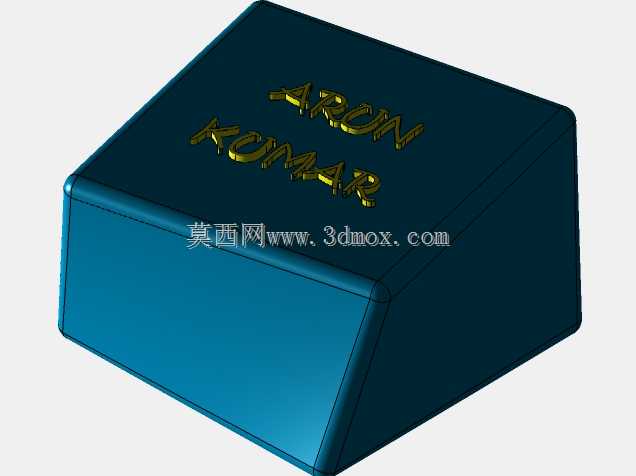

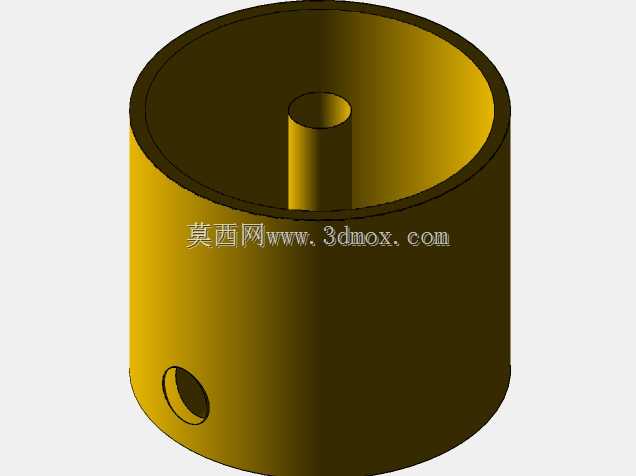

　　做结构设计的时候，首先敲定的是上下端面的安装边界，上下两个端面都保留了正四边形的平整基准面，底部的平整面可以保证瓶体放置在台面时的稳定性，不会因为曲面扭转出现重心偏移、放置倾斜的问题，底部预留的0.8mm厚度的平底结构，也适配后续自动化灌装线的输送带定位要求，不需要额外定制专用的定位治具就能兼容现有日化灌装线的工位夹具。上端面的平整区域是为了适配泵头、瓶盖的安装配合，预留的内螺纹安装位深度和常规香水泵头的配合尺寸完全通用，不需要单独开模定制泵头配件，能大幅降低后续的供应链采购成本。

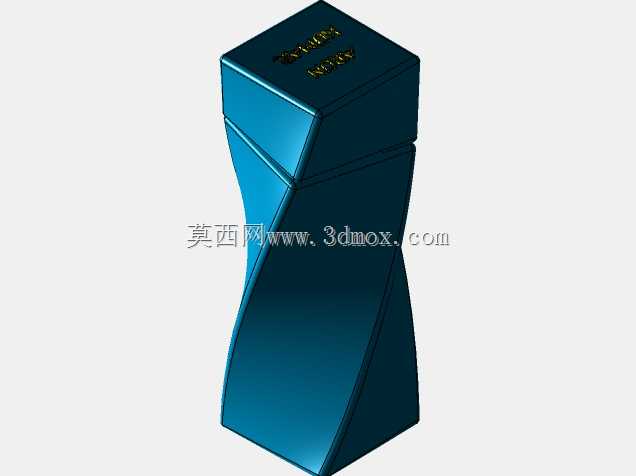

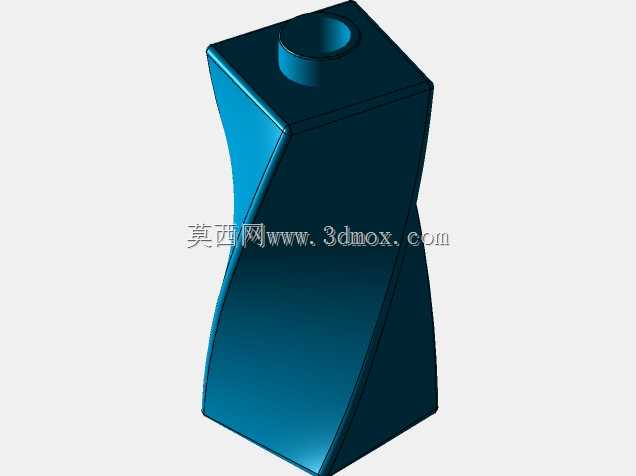

　　瓶身的扭转曲面是整个设计的核心，建模阶段做曲面连续性检查的时候，特意把扭转段的曲面G2连续控制在0.02mm的公差范围内，避免后续开模的时候出现曲面褶皱、脱模斜度不足的问题。整个扭转段从下端面到上端面总共做了120度的螺旋扭转，曲面过渡没有尖锐棱角，一方面是握持的时候能贴合手掌的自然弧度，用户单手握持开瓶的时候不会有硌手的触感，另一方面曲面的顺滑过渡也能减少注塑/吹塑过程中的应力集中点，降低成型后瓶身出现局部缩痕、壁厚不均的概率。做壁厚设计的时候，整个瓶身的壁厚均匀控制在1.2mm，扭转曲面的位置没有做局部加厚或者减薄，避免成型后出现透视不均、局部透光率差异影响外观质感的问题。

　　从安装尺寸边界来看，瓶体总高度控制在120mm，上下端面的正方形边长为35mm，这个尺寸刚好适配常规香水瓶的外包装盒尺寸，不需要为了这个瓶型单独调整外盒的开模尺寸，扭转后的最大外轮廓直径控制在42mm，不会超出常规方形外盒的内部容纳空间，在运输装箱的时候，瓶体和外盒内壁的间隙控制在3mm，刚好可以放下常规的EVA缓冲内衬，避免运输过程中瓶体晃动磕碰出现表面划痕。

　　在实际生产适配层面，这个瓶型的曲面拆分做了专门的脱模方向优化，整个瓶身的脱模斜度在扭转曲面的各个位置都不小于1.5度，不需要做复杂的抽芯滑块结构，采用常规的两半式模具就能完成成型，能有效降低模具的加工成本和后期生产的维护难度。瓶身表面预留的标识印刷区域，在上端面的平整位置做了微凹的标识区，印刷或者烫金的时候不会因为曲面弧度出现图案变形、标识错位的问题，能保证品牌标识的印刷清晰度。另外瓶身的扭转曲面在做光线反射模拟的时候，不同角度下会形成不同的反光带，哪怕是做透明纯色的瓶身，不需要额外做喷涂、渐变处理，也能呈现出丰富的视觉层次，能帮助品牌方控制后期的表面处理成本。

　　从结构可靠性角度，建模阶段做了简单的跌落模拟，瓶体的扭转过渡位置做了微小的圆角过渡，没有应力集中的直角结构，从1.2米高度自由跌落到水泥地面的时候，瓶身的应力集中点的应力值远低于常用PETG、PMMA瓶体材料的断裂强度，能满足日常运输、使用过程中的抗冲击要求，不会出现轻微磕碰就瓶身开裂的问题。底部的平底结构和灌装线的定位盘配合间隙控制在0.2mm，高速灌装的时候不会出现瓶体偏移、灌装嘴对准偏差漏液的问题，能适配每分钟80瓶的常规日化灌装线节拍，不需要对现有生产线做大规模改造就能直接投产使用。
