焊接自动化设备用导向滑轮结构

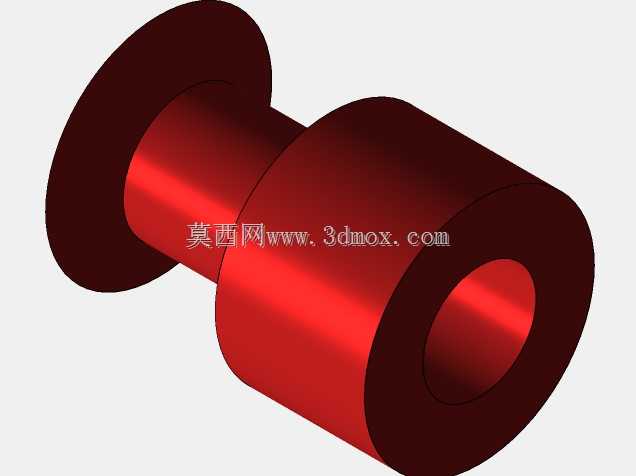

　　这款滑轮结构主要面向自动化焊接生产线的走线、走带导向场景设计，在自动焊接设备的焊丝输送、焊枪移动导向、柔性管线随动支撑环节都能适配，日常作业中可以有效降低输送路径的摩擦阻力，避免焊丝、柔性线缆在往复移动过程中出现卡滞、过度磨损的问题。从结构设计来看，整体采用同轴阶梯式回转结构，中间大直径轮体作为主承载工作面，两端直径更小的凸缘起到限位作用，不需要额外加装挡圈就能防止绕在轮体上的线材、带材在运动过程中从侧面脱出，减少了装配零件数量，也降低了后期维护的拆装工作量。

　　轮体中心为通孔设计，既可以直接穿装固定销轴作为定滑轮使用，也可以配合轴承组件实现高速回转，适配不同转速的传动需求，安装时只需要保证销轴与安装基座的垂直度，就能让轮体转动顺畅，不会出现偏磨的情况。设计过程中重点考虑了焊接车间的实际工况，轮体工作面做了圆弧过渡处理，没有尖锐棱角，避免对接触的焊丝、线缆外层造成划伤，两端凸缘的高度经过反复校核，既保证足够的限位行程，不会因为设备运行中的小幅振动导致线材脱槽，又不会因为凸缘过高增加不必要的结构重量，同时轮体的壁厚分布做了等强度优化，在保证径向承载能力的前提下，尽可能减少材料用量，降低整体转动惯量，在高速往复运动的场景下能更快响应启停动作，减少惯性冲击对传动路径的影响。

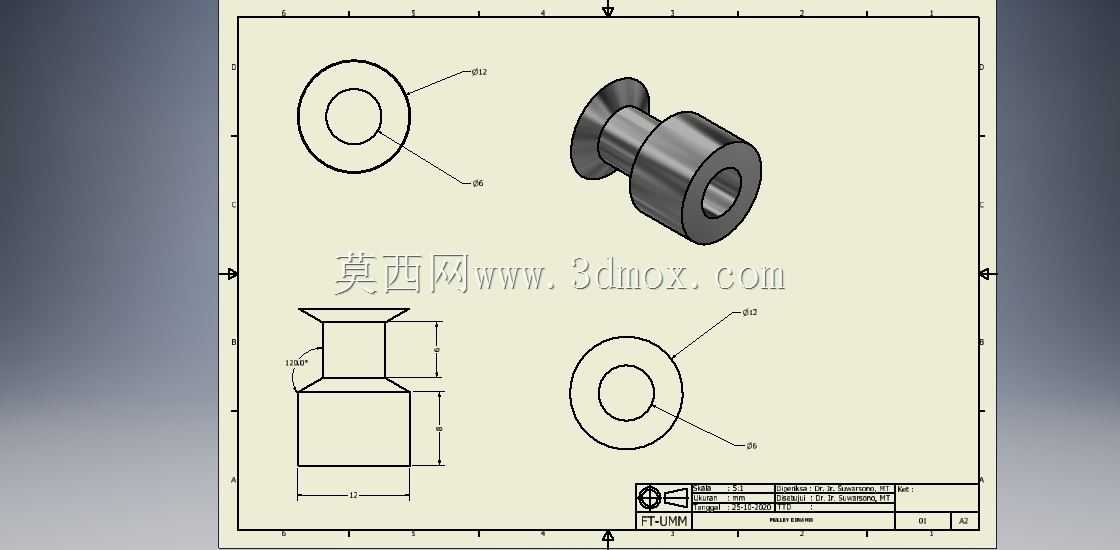

　　从安装边界来看，轮体总长度、最大外径、中心通孔直径都做了标准化适配，可以直接替换现有自动化焊接设备上的同规格导向滑轮，不需要对原有安装基座做额外改造，安装时中心通孔与销轴的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大的径向窜动，两端凸缘的外径差也预留了足够的安全间隙，即使安装时存在小幅的同轴度误差，也不会和周边的设备结构发生运动干涉。在实际焊接作业场景中，这款滑轮可以适配不同直径的焊丝输送导向，也能用于焊接设备上气动管线、控制线缆的随动支撑，当焊枪做二维、三维轨迹移动时，滑轮可以随线材的拉扯方向灵活转动，始终保持线材处于轮体工作面的中心位置，避免线材和设备机架发生硬摩擦，延长焊丝和线缆的使用寿命，同时稳定的导向作用也能保证焊丝输送的速度均匀，避免因为送丝阻力波动导致焊接出现断弧、焊道不均匀的问题。

　　结构上没有复杂的异形曲面，加工工艺性好，不管是采用金属材料切削加工，还是采用耐磨工程塑料注塑成型都能实现，不同材质的选型可以适配不同的负载场景，轻载场景下用工程塑料材质可以降低自重、减少运行噪音，重载场景下用金属材质可以提升承载能力和耐磨性能，满足不同自动化焊接设备的使用需求。
