双边法兰式直通管路连接接头结构

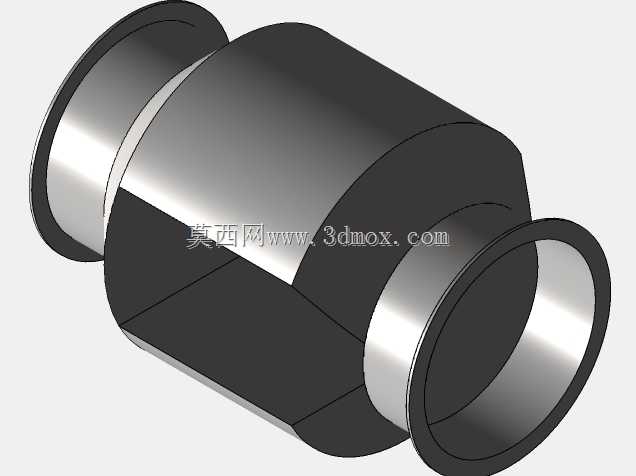

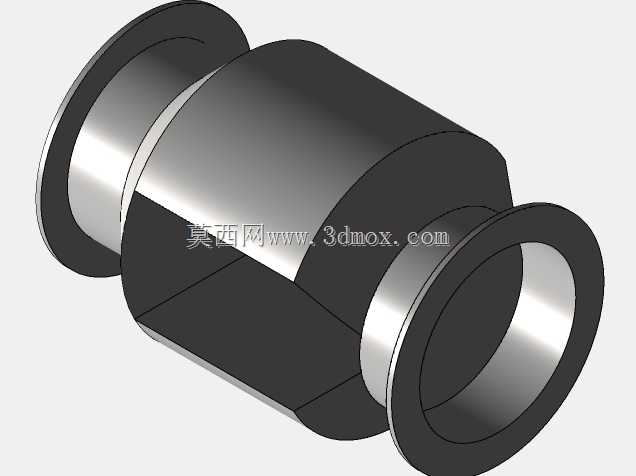

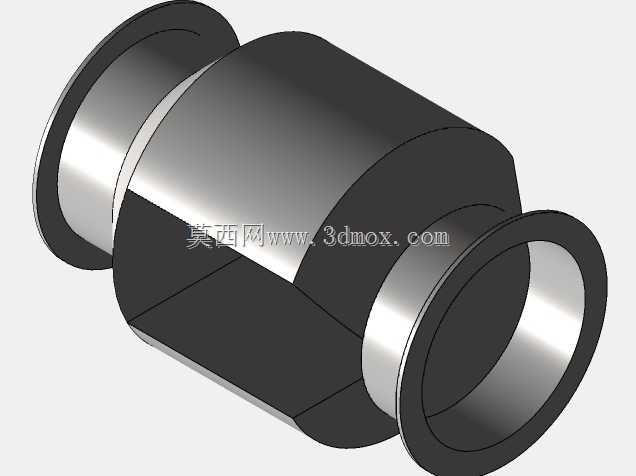

　　该结构为双边带法兰凸缘的直通式管路连接件，主要应用在中小通径的低压流体输送管路系统中，常见于气动回路、低压给排水支路、小型设备的冷却循环管路等场景，承担两段同通径管路的对接连通功能，相比螺纹连接形式，法兰式的对接结构在装配时无需旋转管路本体，对于两端已经固定布设的硬管管路，安装对位的容错空间更大，也更便于后期的管路拆解维护，无需大范围挪动相邻管段即可完成接头的更换作业。

　　从结构设计逻辑来看，整体采用等通径的直通式腔体设计，内部流道全程无变径、无突兀的台阶结构，能够最大程度降低流体经过接头时的局部压损，减少流道内的涡流产生，避免流体介质中的杂质在接头内部沉积滞留；两端的法兰凸缘与中间主体段采用一体化成型结构，不存在拼接焊缝带来的泄漏风险，法兰端面预留有均匀的压紧接触面，装配时配合密封垫片即可实现端面静密封，适配橡胶平垫、紫铜密封垫、四氟密封垫等多种常用密封件，可根据输送介质的腐蚀性、工作温度区间灵活选配密封材质。

　　在安装边界的设计考量上，接头两端法兰的外径尺寸略大于中间主体段的外径，法兰端面的厚度经过受力校核，在常规螺栓压紧力下不会出现端面翘曲变形，保证密封面的平面度要求；中间主体段的外圆面预留足够的扳手夹持位，装配时可以使用普通管钳或者开口扳手夹持主体段完成对位，不会因为夹持力过大造成主体变形挤压内部流道。结构的壁厚设计根据常规1.6MPa公称压力的工况进行取值，既保证足够的耐压强度，也不会造成材料的冗余浪费，整体结构对称，没有偏心或者异形结构，在三维建模过程中可以通过旋转凸台特征快速生成主体结构，再对法兰端面的密封接触面做表面粗糙度的工艺要求标注，两端法兰的同轴度公差控制在合理范围内，避免装配后出现管路错位产生额外的装配应力。

　　这类接头在实际设备配套中，往往会根据管路的通径系列形成标准化的尺寸序列，不同通径规格的接头仅需调整内孔直径、法兰外径、主体长度的参数即可完成系列化设计，建模时通过参数化驱动可以快速生成全系列的模型文件，方便在管路三维布线设计时直接调用选型。在实际使用场景中，这类直通法兰接头也常被用在设备本体的管路接口处，作为设备与外部管路的对接过渡件，法兰连接的形式相比快插接头能够承受更高的管路压力，相比卡套接头对管路端面的加工精度要求更低，更适合现场施工条件有限的管路安装场景，不需要专用的卡套预安装工具，仅需普通螺栓紧固工具即可完成装配作业。结构的外表面没有多余的凸起或者异形结构，整体外形规整，在做管路布局的碰撞检查时，仅需按照外轮廓的圆柱面做干涉校验即可，不需要考虑复杂外形带来的干涉风险，能够有效提升三维管路布线的设计效率。
