CA6140车床发动机机油油位维护装置

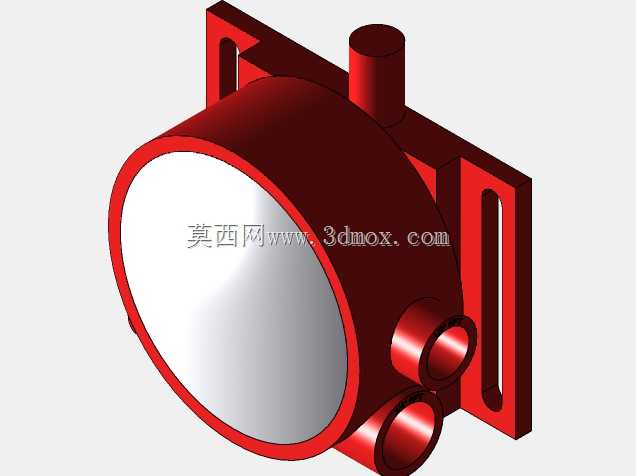

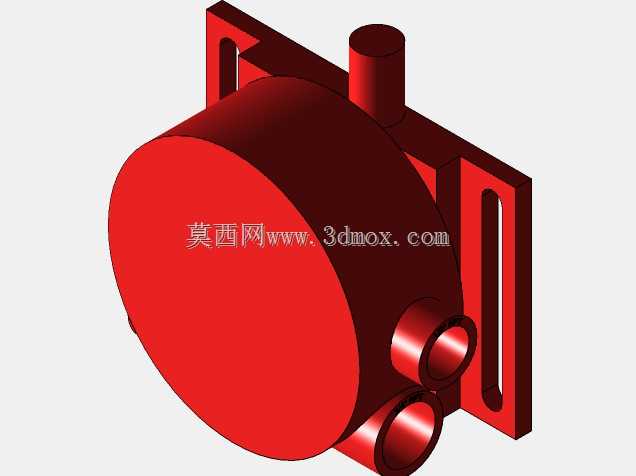

　　在普通车床的日常运维场景中，发动机润滑系统的油位稳定性直接决定了主轴箱、进给机构等核心运动部件的磨损速率，CA6140作为车间普及率极高的卧式车床，其配套的机油油位维护装置是润滑回路中不可缺少的功能组件。该装置直接串接在发动机润滑系统的回油与补油回路之间，核心作用是动态维持油底壳内的机油液位处于设计允许的区间内，避免机油加注过量导致的运转阻力增大、密封件渗漏，或是油位过低引发的机油泵吸空、摩擦副干磨等故障。从结构设计来看，主体采用圆柱形腔体作为核心储液与缓冲空间，腔体前端的圆形端盖采用快拆式密封结构，方便后期检修时快速清理腔体内沉积的油泥、金属磨屑，无需整体拆解管路。腔体侧面设置的两个不同通径的管接头，

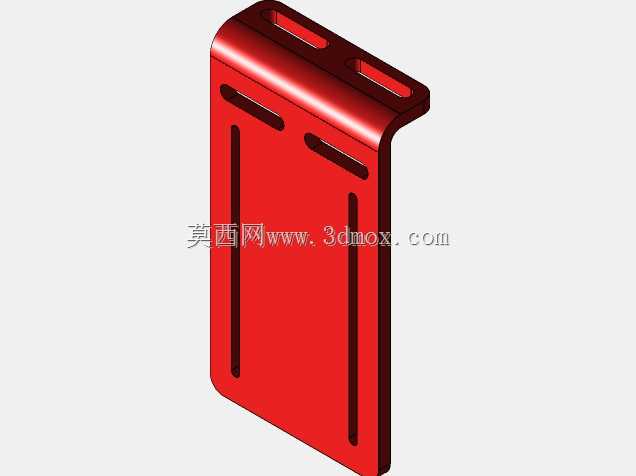

　　分别对接机油回油管路与液位补偿管路，接头的同轴度公差控制在0.05mm以内，避免管路安装后产生额外的装配应力，长期受机油脉冲压力影响出现焊缝开裂的问题。装置背部的安装支架采用带长圆孔的折弯结构，长圆孔的长度方向预留了15mm的安装调节余量，能够适配CA6140车床发动机舱侧壁不同的安装孔位偏差，安装时无需额外扩孔或是焊接转接支架，降低现场改装的工作量。设计过程中优先考虑了机油介质的兼容性，腔体与支架的壁厚根据工作压力0.3MPa的工况做了等强度校核，拐角处全部采用R3以上的圆角过渡，减少应力集中点，同时避免腔体内出现流动死区，导致机油长期滞留变质。安装边界方面，装置整体突出安装面的最大距离为120mm，顶部的通气凸台高度为30mm，

　　安装时需要预留至少20mm的上部空间，方便后期拆卸顶部的通气塞做透气性能检查，侧面的管接头距离相邻的发动机线束、冷却水管的最小安全间隙控制在10mm以上，避免运转过程中振动干涉磨损管线。在实际应用中，该装置不需要额外的电控元件驱动，完全依靠机油自身的重力与管路压差实现液位的自动调节，当油底壳内机油液位高于设定阈值时，多余的机油会通过回油接头进入装置腔体暂存，待液位下降到阈值以下时，腔体内的机油会通过补油接头自动回流到油底壳，整个调节过程无额外的动力消耗，也不会对润滑系统的原有油压产生干扰。针对车床加工时产生的持续振动工况，装置的所有连接部位都设计了密封槽，配套耐油橡胶密封圈，

　　能够在-20℃到120℃的工作温度范围内保持可靠的密封性能，不会因为长期的冷热交替、振动冲击出现渗漏问题。建模过程中对所有的安装配合面都做了公差标注，支架的安装平面平面度公差设置为0.1mm，保证安装后装置与安装面完全贴合，不会出现悬臂受力导致的支架断裂问题，管接头的螺纹采用标准的管螺纹设计，能够和车间现有的标准机油管路直接对接，不需要定制特殊的转接头。
