三滚筒辊道输送组件结构设计

　　这套三滚筒辊道输送组件，主要面向轻工制造、电子装配、仓储分拣等场景的短距离物料转运需求，可作为独立输送单元嵌入生产线接驳工位，也可多组拼接组成长距离输送线体，适配箱装件、工装托盘、小型结构件等规整硬质底面物料的水平输送，在车间工序间流转、仓储出入库接驳、自动化产线上下料位的物料传递环节应用广泛。

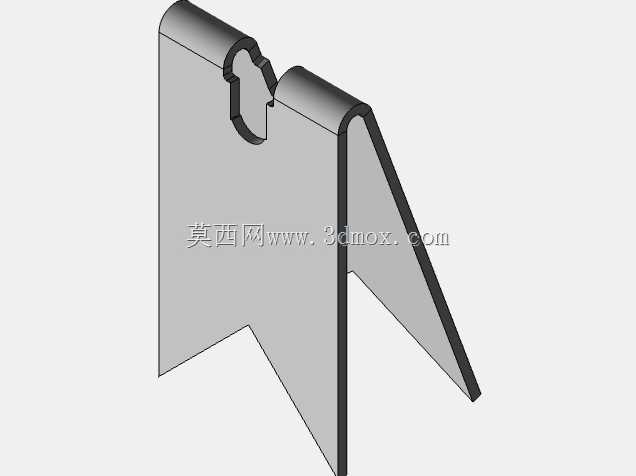

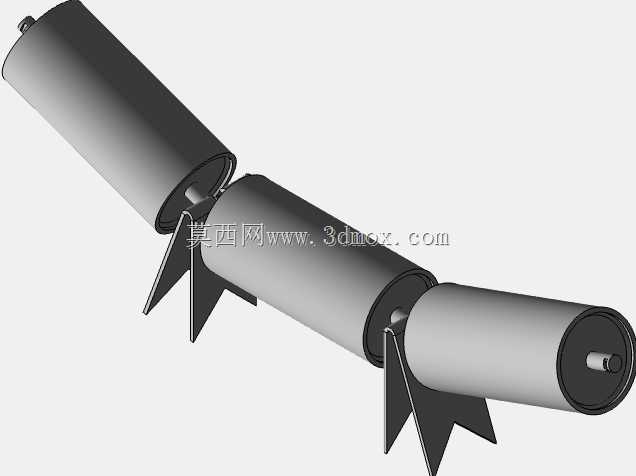

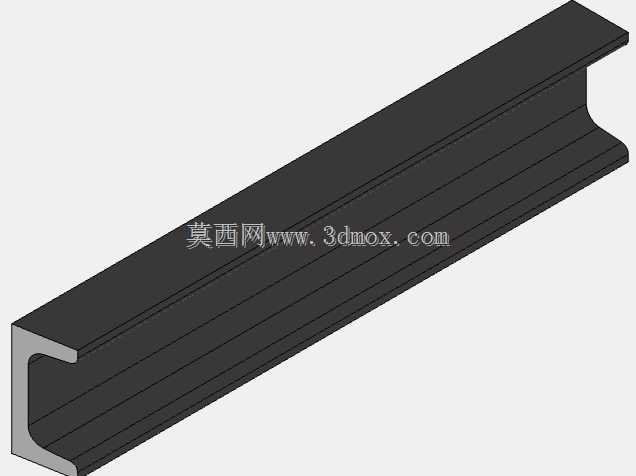

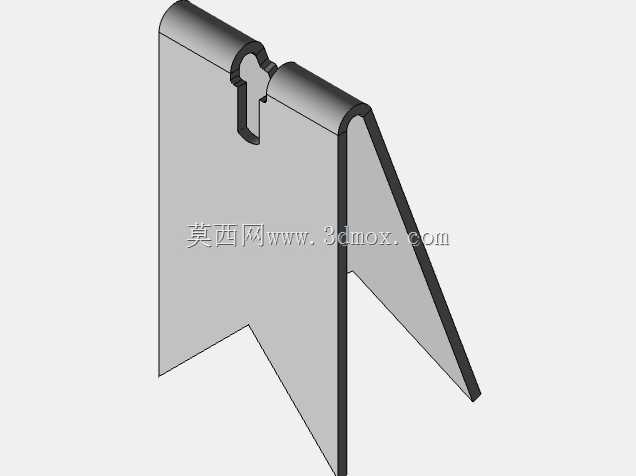

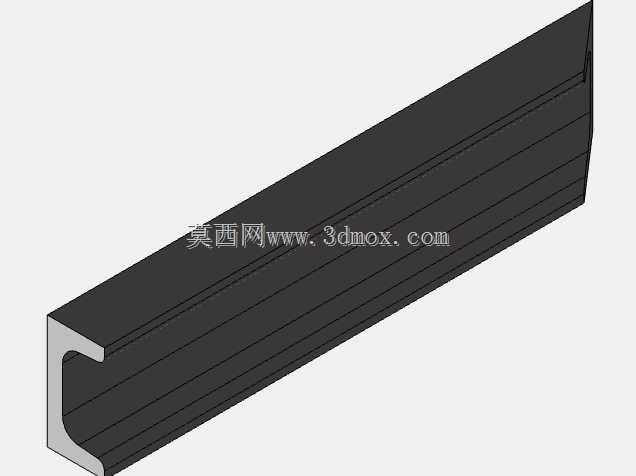

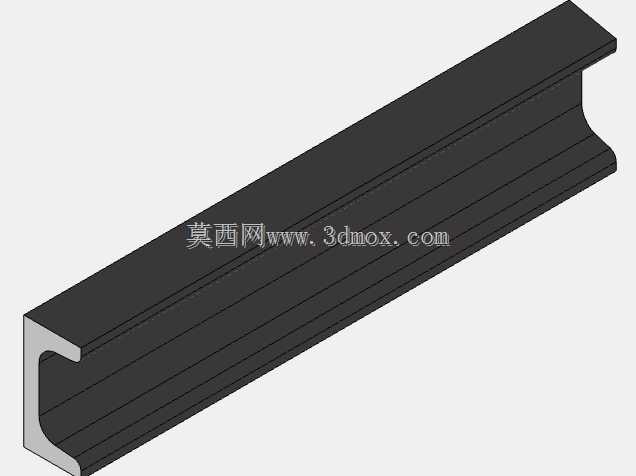

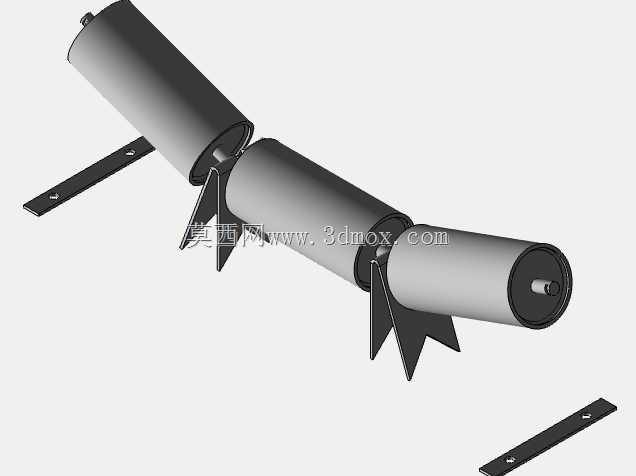

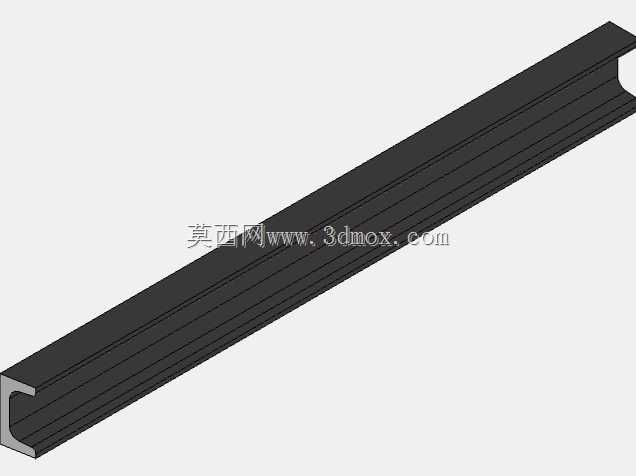

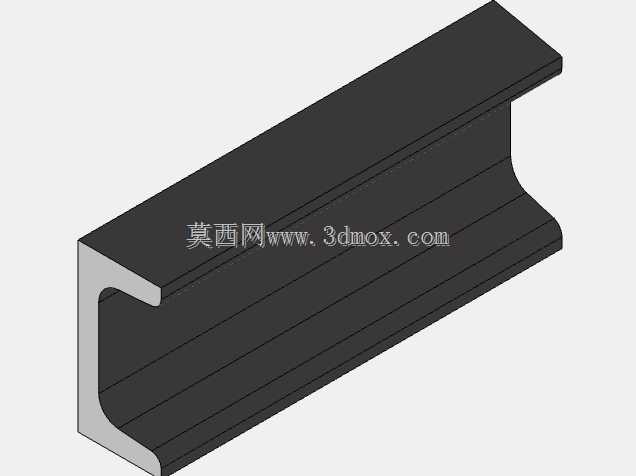

　　从功能特性来看，组件采用三辊等距排布的结构形式，辊筒与侧边框架采用嵌入式安装结构，辊筒端面的转轴卡入框架预设的安装槽内，无需额外紧固件即可完成辊筒的固定，既保证了辊筒转动的同轴度，也方便后期磨损后快速更换辊筒，减少产线停机维护时长。侧边的承载框架采用C型槽钢结构，槽口向内的设计既可以作为辊筒的安装基座，也能对输送过程中的物料起到侧边导向作用，避免物料偏移卡滞，框架外侧的平整安装面可直接对接线体支腿、侧边防护栏、检测传感器安装支架等附属配件，无需额外焊接安装座，适配不同工位的改造需求。

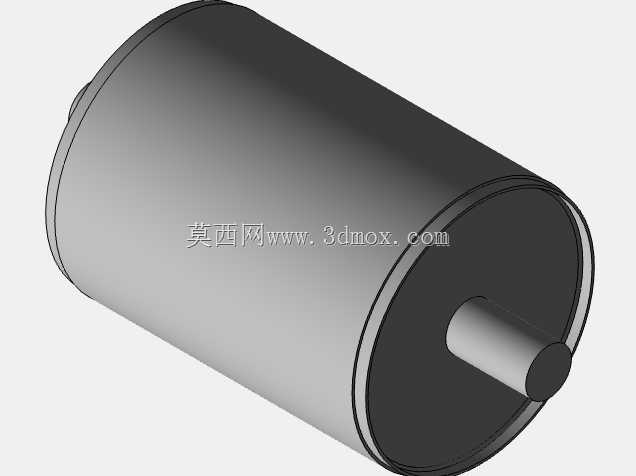

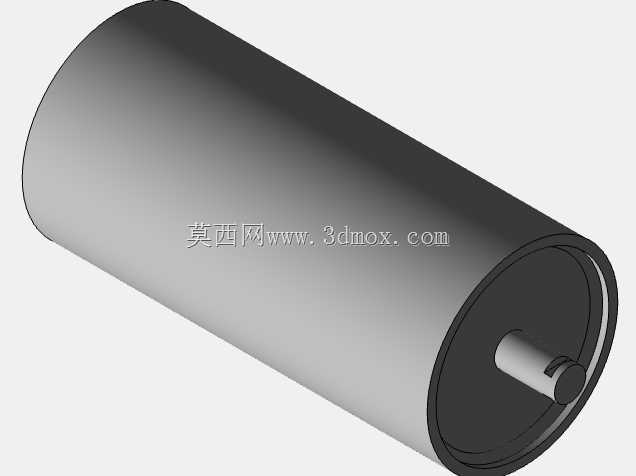

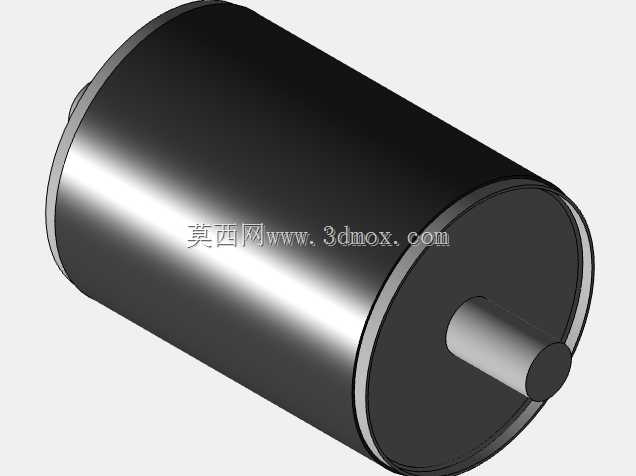

　　设计过程中优先考虑了输送面的平面度要求，三个辊筒的上母线处于同一水平面上，相邻辊筒的间距控制在合理范围，可保证底面尺寸不小于辊间距两倍的物料平稳通过，不会出现物料卡入辊缝的情况。辊筒采用空心筒体结构，在保证足够径向承载能力的前提下降低了整体自重，减少转动过程中的惯量，降低驱动端的负载要求，若作为无动力辊道使用，人工推送物料时的阻力更小，操作更省力；若配套驱动模组，可在辊筒端部加装链轮或者多楔带轮，通过链传动或者带传动实现动力输送，框架上预留的驱动组件安装位可兼容多种常规驱动方案，无需对主体结构做二次修改。

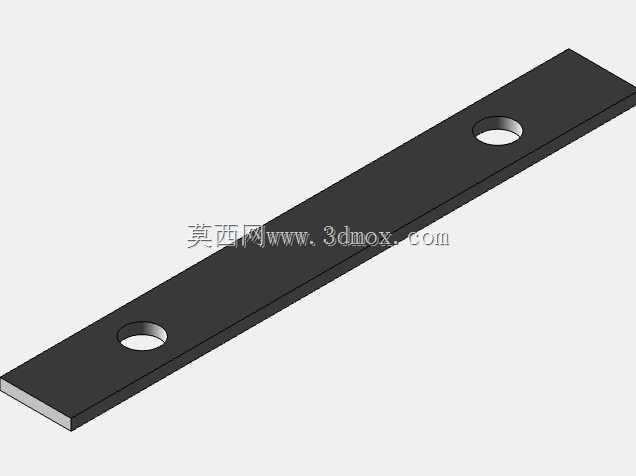

　　安装边界方面，组件整体为长条形结构，截面尺寸紧凑，可适配狭窄空间内的输送需求，框架两端预设了对接孔位，多组组件拼接时可通过连接板直接锁付固定，拼接后的输送面平面度误差可控制在工程允许范围内，不会出现拼接处台阶卡料的问题。框架底部预留了支腿安装接口，可根据现场作业高度需求选配不同高度的支撑支腿，也可直接安装在现有设备的机架台面上，作为设备的进出料输送段使用。辊筒的转动部位预留了润滑注油通道，长期使用过程中可定期加注润滑脂，延长辊筒转轴的使用寿命，减少运行过程中的异响与磨损。

　　实际应用中，这类辊道组件对使用环境的适应性较强，可在常温车间、仓储环境下长期稳定运行，框架表面做防锈处理，可适配一般工业环境的使用要求，若有特殊耐腐蚀需求，也可在基础结构上更换不锈钢材质的辊筒与框架，主体安装尺寸保持通用互换性。在结构建模过程中，所有配合尺寸均按照机械设计公差要求预留了合理的配合间隙，辊筒与框架安装槽的间隙既保证辊筒转动灵活，也不会出现径向窜动过大的问题，组件的所有零部件均采用常规工业标准型材与加工件，加工工艺成熟，制造成本可控，适合批量生产应用，也方便工厂维护时就地加工替换损坏的零部件，降低备件库存压力。
