倾斜式带式输送机架结构三维设计

　　这套倾斜布置的带式输送设备结构，主要面向散状物料的连续提升转运场景，常见于矿山选矿生产线、砂石骨料加工场、粮食仓储转运站、港口散货装卸区以及建筑建材生产车间，用来完成不同高程作业面之间的物料传递，替代传统的斗式提升或人工转运环节，适配块状、颗粒状、粉状等多种流动性较好的物料输送需求，可根据现场物料特性调整皮带表面结构，比如输送易滑散的大粒径块料时可更换带防滑横纹的皮带，输送粉料时可在皮带两侧加装密封挡边避免撒料。

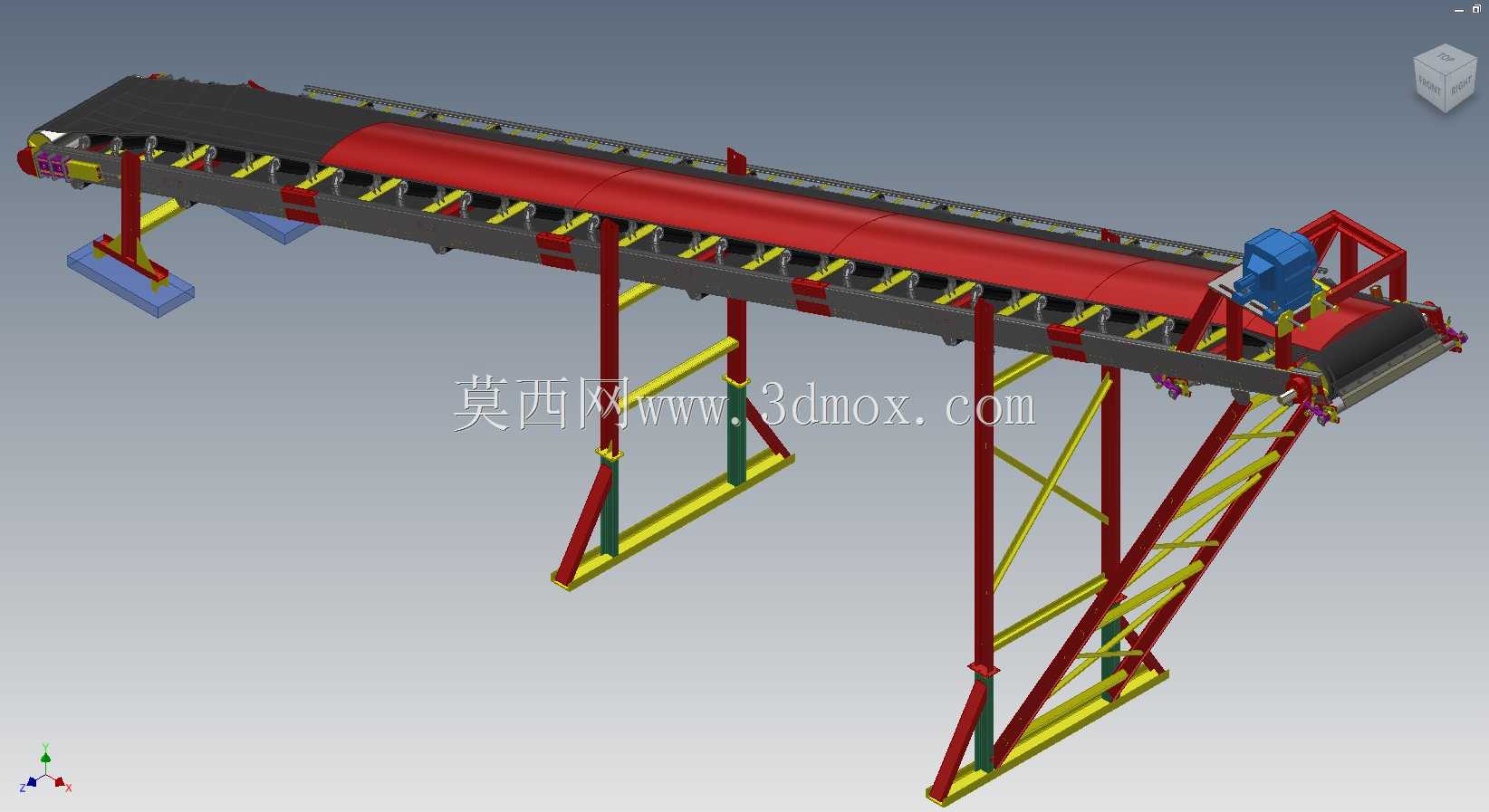

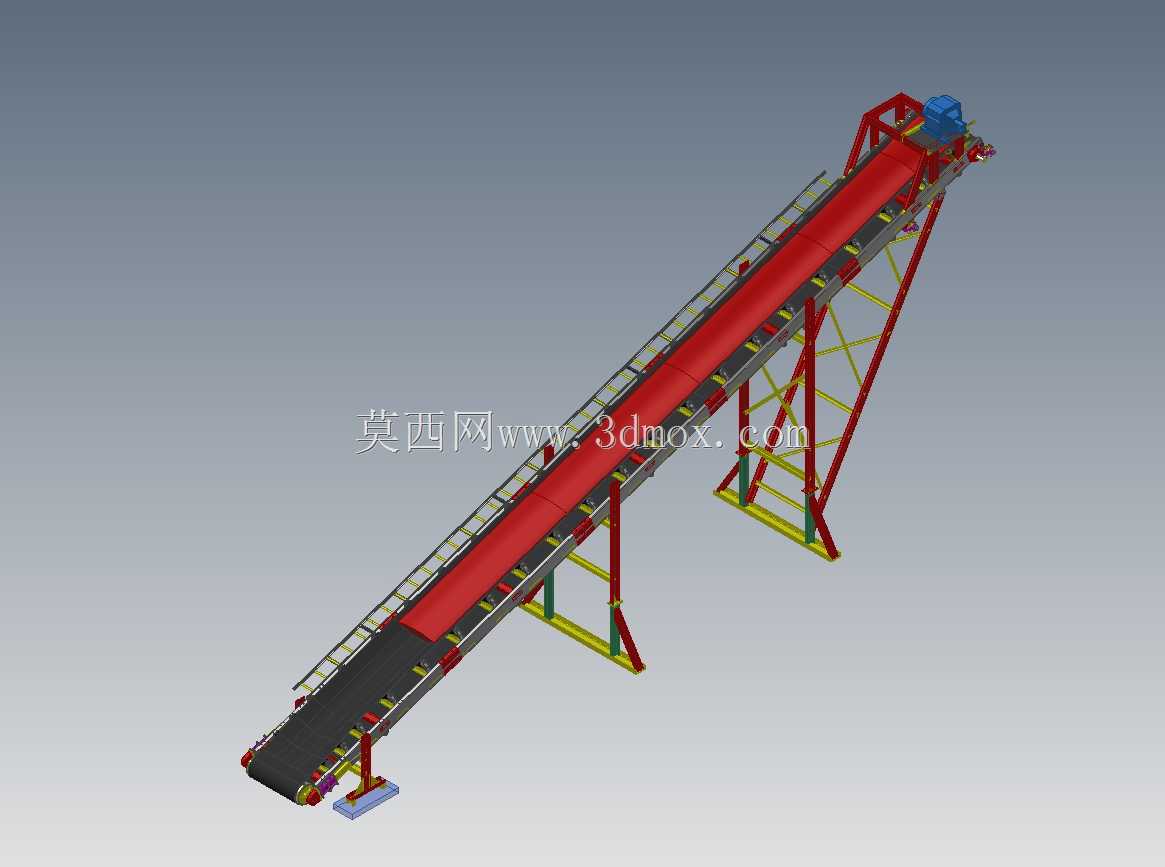

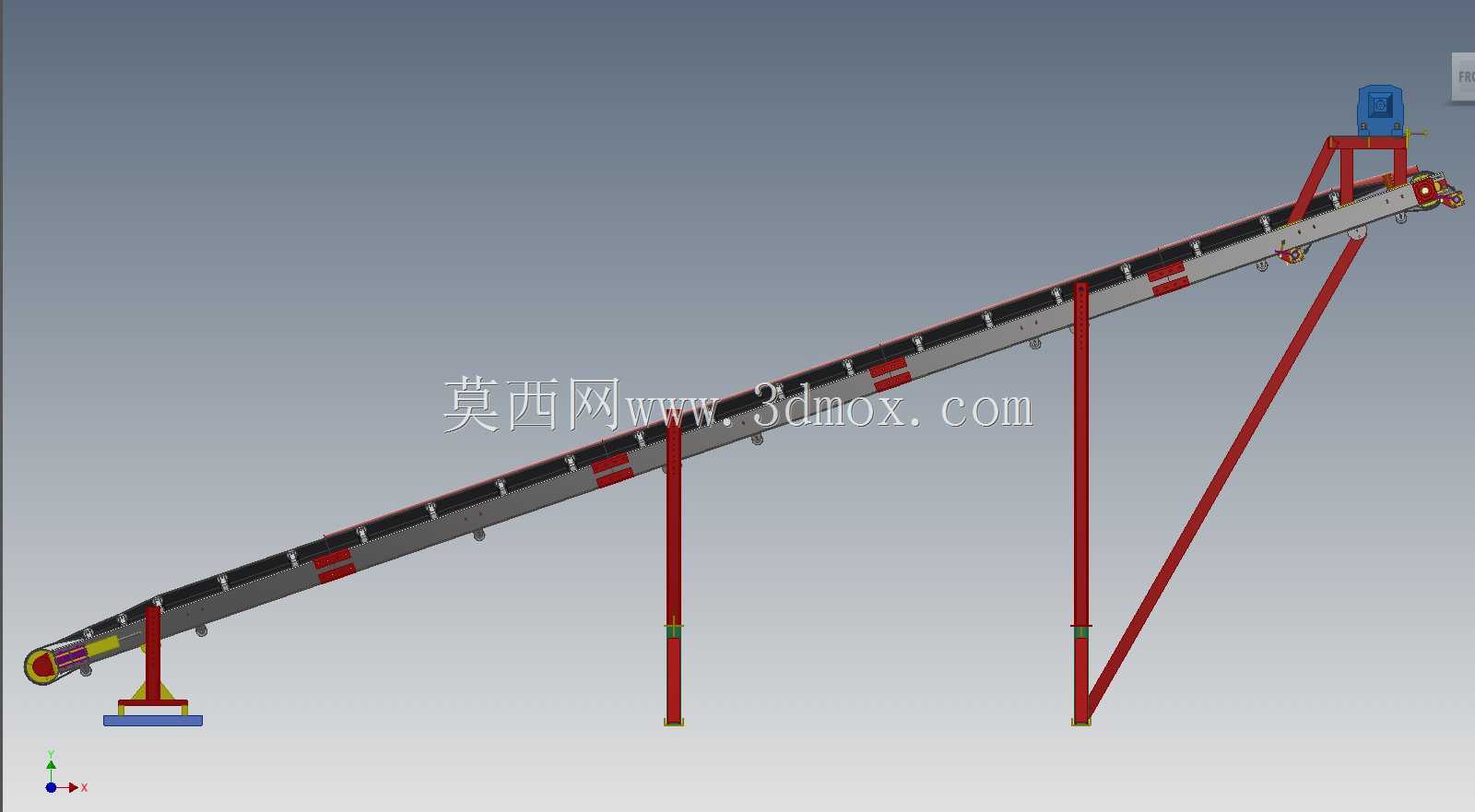

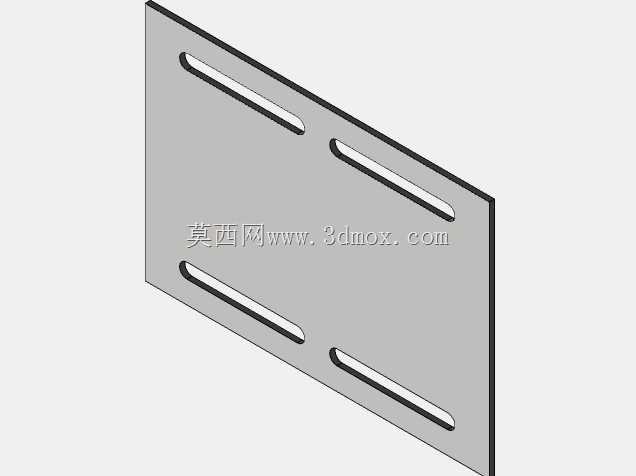

　　从结构设计逻辑来看，整体采用倾斜爬坡的布置形式，机架主体采用型钢桁架式焊接结构，相比纯板式机架重量更轻，同时能保证足够的结构刚度，避免长距离输送时机架出现挠曲变形。支撑腿采用分段式设计，不同位置的支撑腿高度随输送倾角逐步变化，底部设置可调式地脚安装板，可在现场安装时根据基础平整度微调高度，抵消地面施工误差带来的安装偏差，保证机架整体的直线度与皮带运行的对中性。机架两侧沿输送方向全程布置皮带托辊组，上分支托辊采用槽型结构，将皮带承托为内凹的槽型截面，增大物料承载截面积的同时防止物料向两侧撒漏，下分支托辊采用平行直托辊，承托回程段皮带，减少皮带运行过程中的垂度，降低运行阻力。

　　设备的驱动端布置在高位卸料端位置，采用电机减速机直连驱动滚筒的结构，驱动滚筒表面包胶处理，增大滚筒与皮带之间的摩擦系数，避免重载启动时出现皮带打滑的问题；低位尾端设置张紧装置与改向滚筒，张紧结构采用螺旋可调式设计，可根据皮带运行一段时间后的伸长量调整张紧行程，保证皮带始终保持合适的张紧力，既不会因张紧力过大加剧皮带与托辊的磨损，也不会因张紧力不足出现皮带跑偏、打滑的问题。沿机架两侧还设置了皮带防跑偏挡辊，在皮带出现微量偏移时可自动纠偏，避免皮带边缘与机架剐蹭造成皮带撕裂损坏。高位卸料端设置卸料导料槽，可将皮带输送来的物料顺畅导入下游接料设备，减少落料点的粉尘外溢与物料冲击。

　　从安装边界来看，这类倾斜输送机的倾角通常控制在物料自然安息角以内，常规散料输送时倾角不超过18度，若输送流动性较好的粉料可适当降低倾角，输送含水率稍高、黏性稍大的物料可适当增大倾角但一般不超过22度，避免物料在输送过程中向下滑移。机架宽度方向的安装预留空间需要比皮带整体宽度宽出至少300毫米，方便后期维护人员更换托辊、调整皮带位置；长度方向需要在尾端张紧装置位置预留至少500毫米的操作空间，满足张紧调整、更换皮带的作业需求；高位驱动端需要预留电机减速机的检修空间，保证后期可顺利完成减速机换油、电机更换等维护作业。

　　设计过程中需要重点核算机架的整体载荷，包括皮带自重、物料满载重量、托辊转动阻力、驱动端启动扭矩等参数，桁架结构的型钢选型需要满足满载工况下的强度与刚度要求，避免长期运行出现结构变形；托辊的间距设置需要根据物料容重调整，容重大的矿石类物料托辊间距适当缩小，容重小的粮食、轻质粉料托辊间距可适当放大，在保证支撑效果的前提下降低设备整体制造成本。另外皮带的运行速度需要根据输送产能要求匹配，常规散料输送线速度控制在1.25-2.5m/s区间，产能要求高、物料粒度小的工况可取较高线速度，物料粒度大、易破碎的工况需要降低线速度，减少物料跌落破损与扬尘。
