工业重载辊筒输送线结构设计方案

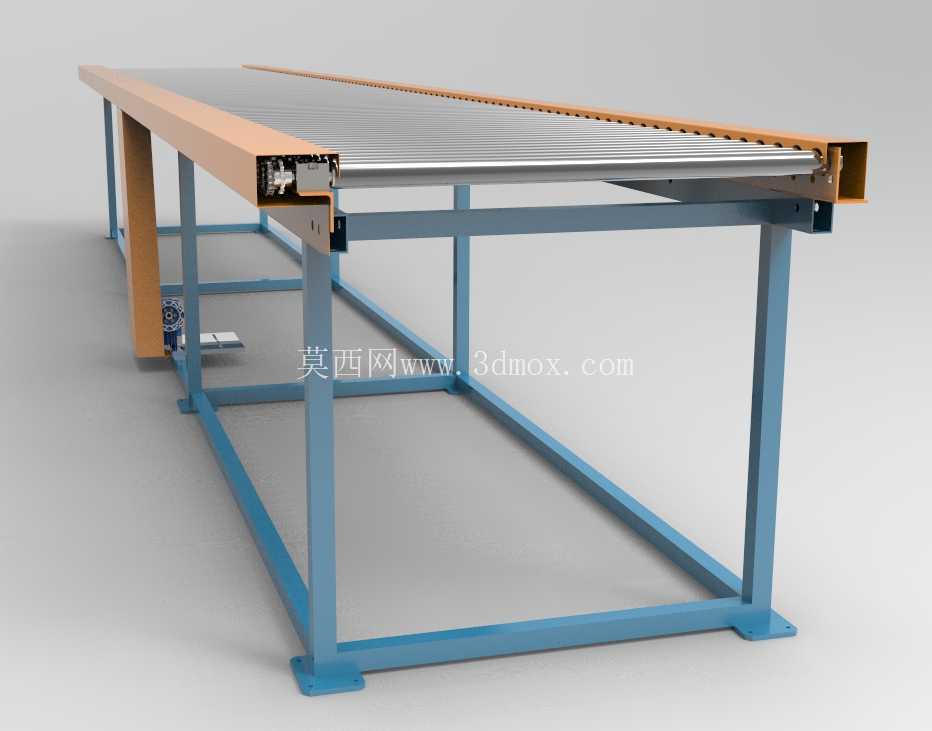

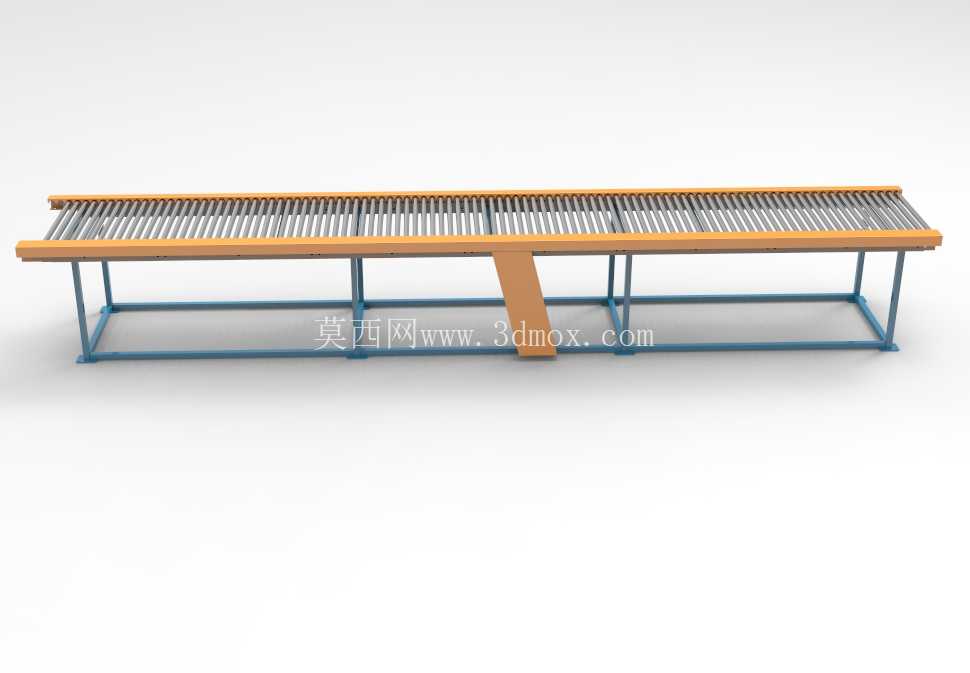

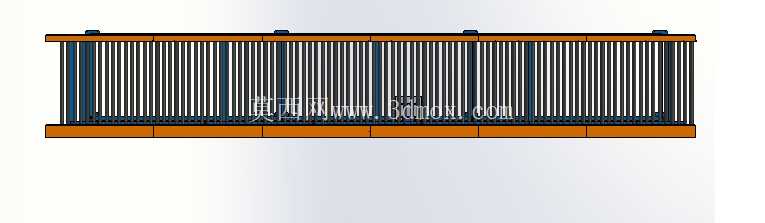

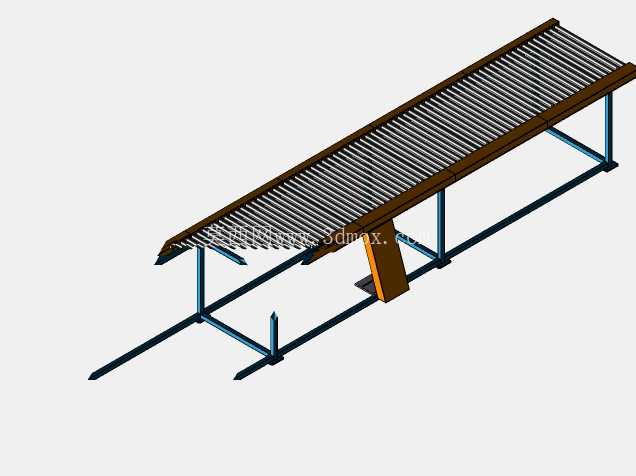

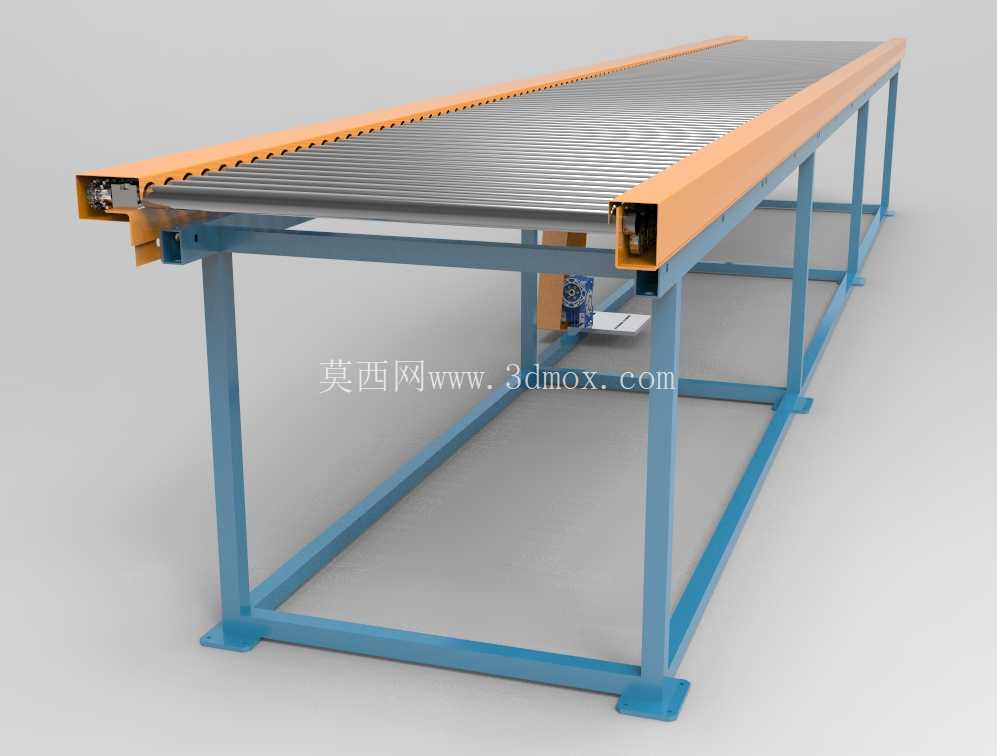

　　这套辊式输送结构的设计初衷，是解决车间内规整硬质工件的平面转运需求，常见于五金加工车间的工序间流转、仓储分拣线的托盘输送、包装工段的成品转运场景，适配底面平整的箱装件、金属托盘载件、成型工装板的水平输送，不适合软质包装、零散小颗粒物料的输送作业。从结构组成来看，整套设备分为承载辊筒组、侧梁机架、支撑腿架、端部传动组件四个核心部分。承载段采用等间距排布的钢制辊筒，单根辊筒两端通过轴承座固定在两侧的C型侧梁内侧，辊筒上表面齐平形成连续的承载平面，相邻辊筒的间距根据常规输送工件的最小底面尺寸设定，保证输送过程中工件不会出现卡滞、下陷的情况，辊筒表面做镀锌防锈处理，降低长期使用过程中的磨损与锈蚀风险。侧梁采用折弯型钢拼焊成型，截面做加强翻边处理，既保证整体的直线度，又能承受满载工况下的弯曲载荷，侧梁内侧预留传动组件的安装空间，端部设置张紧调节结构，方便后期维护时调整传动件的张紧度，补偿长期运行带来的磨损量。支撑腿采用矩形钢管焊接成型，腿架之间设置横向与斜向的连接拉杆，形成稳定的门型支撑结构，底部配置可调脚杯，可在安装时根据地面平整度调整整体高度，保证整条输送线的水平度误差控制在允许范围内，避免工件输送过程中出现跑偏、滑移的问题。

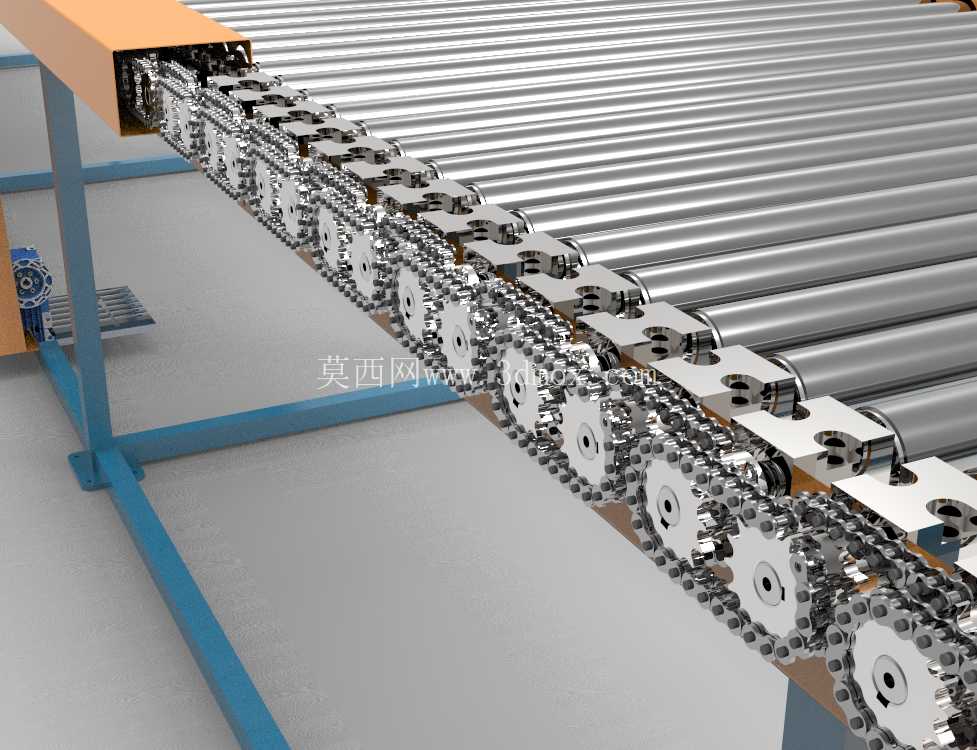

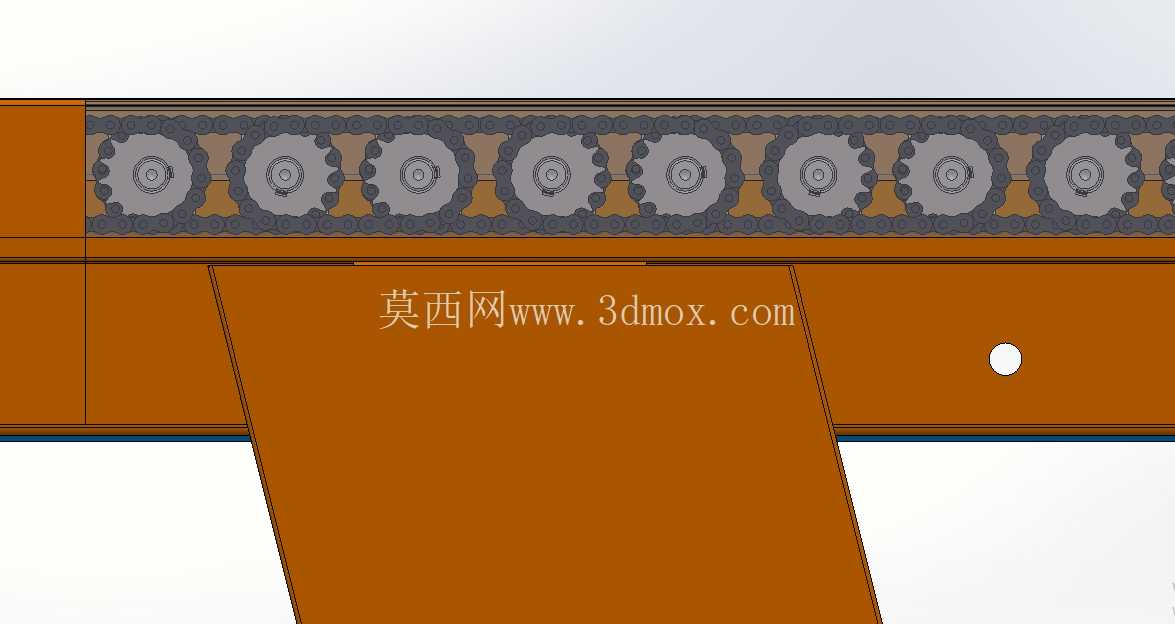

　　端部传动区域集成了动力输入与过载防护结构，动力通过链传动传递给每一根主动辊筒，相邻辊筒之间通过链轮链条实现同步转动，传动比设定匹配常规输送节拍需求，空载运行时辊筒线速度平稳，满载启动时不会出现打滑、辊筒停转的情况。设计过程中优先考虑了安装与维护的便捷性，所有辊筒的轴承座均采用快拆式固定结构，单根辊筒损坏时不需要拆解整条侧梁，仅需拆除端部限位件即可单独更换，降低后期运维的时间成本；侧梁上预留的传感器安装位，可根据产线实际需求加装光电检测、到位挡停等组件，方便对接上下游的自动化设备，实现整线的自动化流转控制。

　　安装边界方面，整套输送线的宽度尺寸根据常规托盘尺寸设定，支撑腿的横向跨度保证设备满载时不会出现侧翻风险，设备底部预留足够的地面 clearance，方便日常清扫地面杂物，也可根据现场布线需求在腿架之间布设线缆、气路管线；设备的进料端与出料端可根据对接设备的高度差做小幅调整，也可扩展接驳转弯段、升降段等功能模块，适配不同的产线布局需求。从受力角度校核，机架的整体强度满足额定载荷下的长期使用要求，焊接位置做去应力处理，避免长期受力出现变形，辊筒的轴径选型匹配额定承载能力，不会出现重载下轴弯曲变形的情况。

　　实际使用中，这类辊道输送线相比皮带输送线，更耐油污、耐金属切屑的磨损，适合机加工车间的恶劣工况，日常维护仅需定期给轴承加注润滑脂、检查链条张紧度即可，运维成本远低于其他类型的连续输送设备。设计时也考虑了不同工况的适配性，若用于较重工件的输送，可加密辊筒间距、加大辊筒轴径与侧梁板材厚度；若用于轻载小件输送，可适当降低材料规格，控制整体制造成本。整套结构的三维建模过程中，所有配合面均按照实际加工公差设定，装配关系完全还原实际安装逻辑，不存在干涉问题，可直接用于工程出图、样机制作的参考依据，也可根据实际现场需求调整长度、宽度、高度参数，快速衍生出不同规格的输送线方案。
