万宝至FC-280PT型12V直流有刷电机

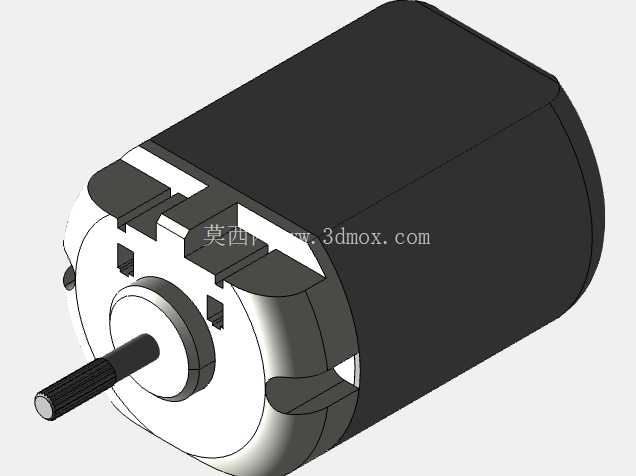

　　这款小型有刷直流电机，是民用消费级机电产品里应用极广的动力元件，日常能在车载电动门锁、家用小型按摩仪、桌面加湿器、遥控玩具动力组、小型电动螺丝刀这类产品里见到它的身影，核心作用是将12V直流电能转化为旋转机械能，为低负载、小扭矩需求的终端动作提供动力输出。从结构设计来看，这款电机采用常见的扁形封装机壳，区别于常规圆形机壳的小电机，扁形结构的设计初衷是适配安装空间有厚度限制的场景，比如嵌入薄型设备壳体内部时，不会因为圆形机壳的径向尺寸占用多余的垂直空间，机壳采用冷轧钢板冲压成型后做发黑处理，既可以屏蔽内部碳刷换向产生的电磁干扰，避免干扰设备内的弱电控制电路，也能提升机壳的结构强度，抵御日常装配和使用过程中的轻微磕碰。输出轴采用滚花设计，而非光轴结构，这是考虑到这类小电机通常搭配塑料齿轮、橡胶摩擦轮作为传动件，滚花结构可以增大轴和传动件内孔的摩擦力，避免传动过程中出现打滑丢转的问题，轴伸端的轴承采用含油铜套，兼顾低成本和低噪音的需求，适合民用产品对运行噪音的控制要求，不需要额外添加润滑脂就能满足数千小时的运行寿命。

　　建模过程中需要重点把控几个安装边界尺寸：首先是机壳的两个安装定位凸台，位于前端盖的两侧，凸台上的定位缺口是装配时的卡接位，很多设备的电机仓不需要螺丝固定，直接通过这两个凸台卡入仓体的卡槽即可完成固定，建模时要保证凸台的厚度、缺口的宽度和实物一致，否则会出现装配干涉或者卡接松动的问题；其次是输出轴的轴伸长度和直径，这个尺寸直接决定了传动件的安装位置，如果轴伸长度建模偏差，会导致传动齿轮和减速箱的齿轮啮合间隙异常，出现噪音大或者齿轮打齿的问题；另外后端盖的两个电源接线片的位置和尺寸也需要准确还原，接线片是插片式结构，适配标准的2.8mm接插件，建模时要保证两个插片的间距、伸出长度符合接插件的插接要求，避免后期做线束装配时出现接插件插不上的问题。

　　从功能特性来看，这款12V直流电机的启动扭矩小，空载转速较高，适合搭配减速齿轮组使用，通过不同减速比的齿轮箱可以输出不同的转速和扭矩，适配不同的负载需求，比如用在遥控玩具上时搭配高减速比齿轮箱可以获得更大的爬坡扭矩，用在小型风扇上时搭配低减速比齿轮箱可以获得更高的转速。建模时还原了前端盖的碳刷架结构，虽然日常装配时碳刷架是封装在机壳内部的，但如果是做电机的爆炸图或者维修拆解演示，这个结构的准确还原就很有必要，碳刷架的弹片角度、碳刷的安装位置都和换向器的接触可靠性直接相关，弹片压力过大碳刷磨损快，压力过小则会出现接触不良打火的问题。

　　另外机壳的散热槽设计在前端盖的侧面，因为这类小电机的发热主要来自碳刷和换向器的摩擦以及绕组的铜损，散热槽靠近发热源可以更快将热量排出，避免长时间运行时电机过热退磁，建模时散热槽的宽度和深度也需要和实物匹配，过大会导致异物进入电机内部卡滞转子，过小则散热效果不足。做设备选型时，这款电机适合连续运行功率在5W以内的场景，不适合长时间堵转，堵转时电流会急剧升高，很容易烧毁绕组，所以在配套电路设计时通常会加入过流保护元件。在做整机结构设计时，电机仓的内壁要和机壳保留0.1mm左右的间隙，避免机壳受热膨胀后和仓壁卡滞产生额外的振动噪音，同时电机仓要预留接线片的走线空间，避免线束被机壳压破导致短路。
