创意雷神之锤造型手持装置结构设计

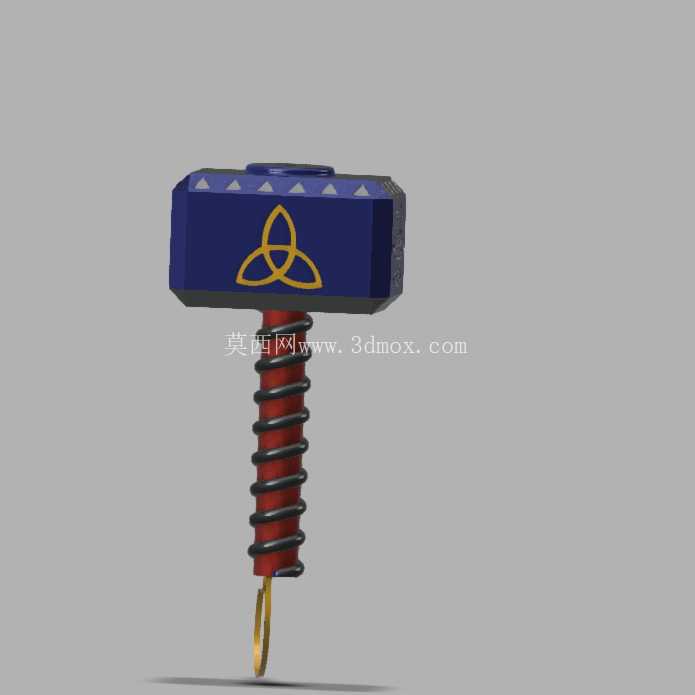

　　从结构设计角度拆解这套创意造型装置，首先要明确其核心定位是文创展示类手持结构，并非工业级作业锤具，因此设计逻辑完全围绕握持手感、造型还原度、结构稳定性三个核心维度展开，而非冲击载荷下的强度冗余设计。先看握持段的结构，手柄部分采用红黑分段螺旋包覆结构，外层螺旋筋条并非装饰件，实际承担握持防滑的功能，螺旋导程经过反复调整，匹配成年人手掌握持时的指缝间距，单手握持时四指可自然卡入螺旋凹槽内，即使掌心出汗也不会出现滑脱问题，手柄末端引出的软质挂绳，采用内嵌式固定结构，固定端埋入手柄内部30mm深度，通过灌胶压合固定，可承受5kg以内的悬挂拉力，既可以作为展示时的悬挂挂点，也能在手持时套在手腕处防止意外脱落。

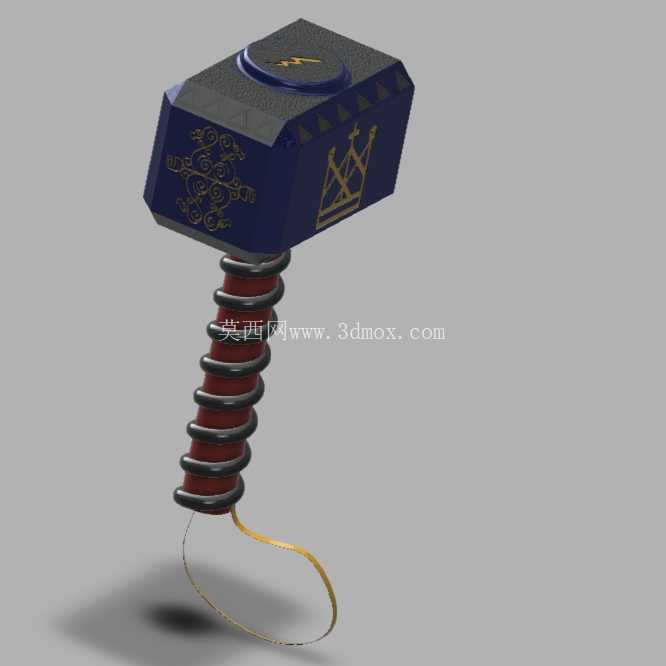

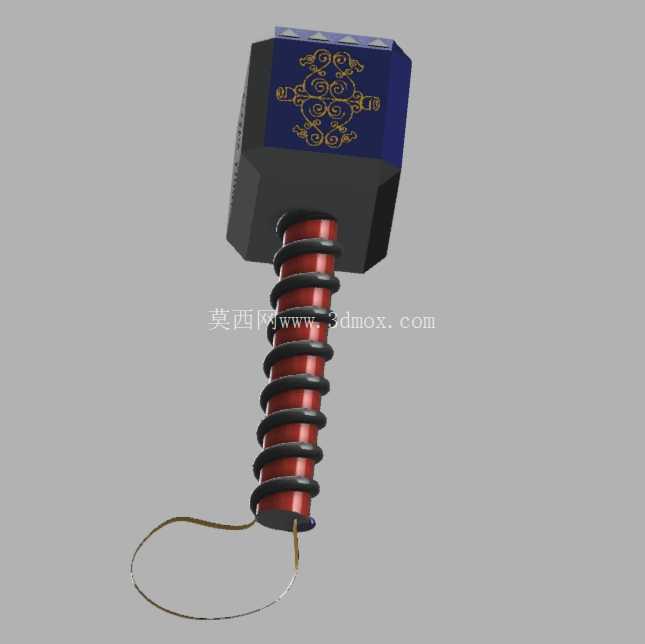

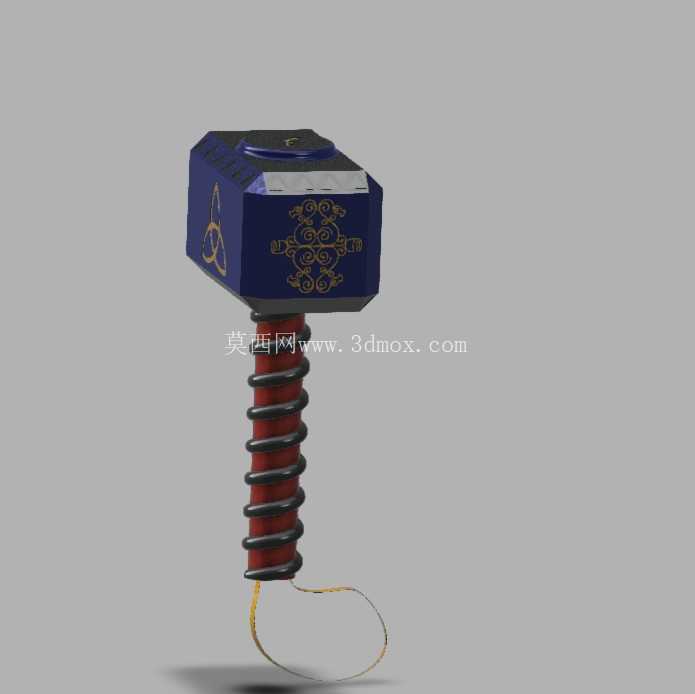

　　再看锤头部分的结构设计，锤头主体采用八边形棱柱造型，而非传统作业锤的矩形截面，八边形的棱边做了R3圆角过渡，避免尖锐棱边造成磕碰划伤，锤头顶面的装饰纹样采用下沉式凹槽设计，凹槽深度0.8mm，后续可通过填色、镶嵌贴片等方式实现纹样的差异化呈现，不需要额外修改主体结构就能适配不同的外观定制需求。锤头与手柄的连接段是整个结构的核心受力部位，没有采用传统锤具的楔紧固定方式，而是采用了螺纹加止转销的复合连接结构，手柄顶端加工M12外螺纹，锤头对应位置加工内螺纹孔，螺纹旋合深度达到25mm，旋合到位后在侧面打入φ3mm的圆柱止转销，完全避免长期使用后螺纹松动回转的问题，连接部位的同轴度公差控制在φ0.1mm以内，保证锤头与手柄不会出现偏心歪斜的问题。

　　从安装边界来看，整个装置总长度控制在280mm，锤头最大截面尺寸为80mm×80mm，整体重量控制在1.2kg左右，单手握持时长时间举持不会产生明显的肌肉酸胀感，适合作为文创展示道具、主题活动手持道具使用。设计过程中特意规避了工业锤具的作业属性，锤头端面没有做淬火硬化处理，整体材质可选用光敏树脂3D打印制作小批量样件，也可采用ABS注塑实现批量生产，不同材质下的壁厚做了差异化适配：3D打印件的主体壁厚设置为2.5mm，内部做网格状加强筋，既保证结构强度又能控制整体重量；注塑件的主体壁厚设置为2mm，加强筋厚度控制在1.2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷。

　　在应用场景层面，这套结构除了作为文创展示道具外，还可以拓展内部空间，在锤头空腔内加装电子元件，比如小型发光模块、音效模块，作为主题周边产品使用，内部预留的空腔尺寸为40mm×40mm×50mm，足够容纳常规的纽扣电池组、小型控制电路板与发声单元，不需要对主体结构做大幅修改就能实现功能拓展。手柄部分的螺旋结构除了防滑功能外，还可以作为走线通道，锤头内部的电子元件导线可顺着螺旋凹槽的间隙引到手柄末端的开关位置，不会出现导线外露影响外观的问题。结构验证阶段，针对连接部位做了反复的跌落测试模拟，从1.2米高度自由跌落至水泥地面时，连接部位不会出现断裂、松动问题，锤头的棱边圆角设计也能分散跌落时的冲击力，避免局部应力集中导致的开裂。另外整个装置的所有零部件都做了拔模斜度处理，拔模斜度设置为1.5°，完全适配注塑成型的工艺要求，不需要后续做二次加工修型，能有效降低批量生产的加工成本。外观表面处理上，锤头主体的哑光质感与手柄的半光泽质感形成区分，不需要额外做喷涂处理就能通过材质本身的表面质感实现视觉层次，当然也可以根据需求做金属喷镀、木纹转印等表面处理，适配不同的展示场景需求。
