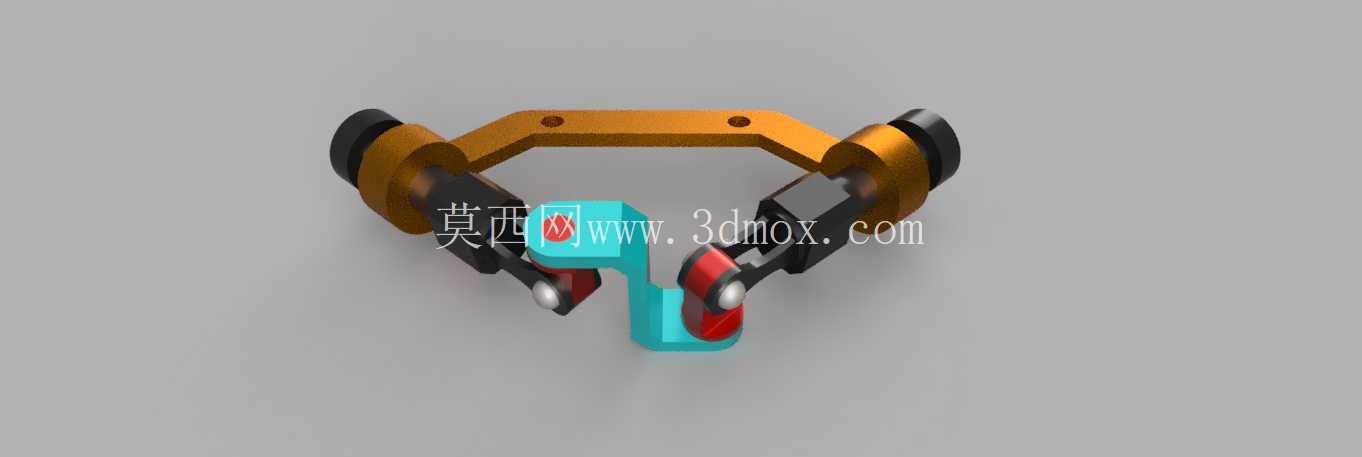

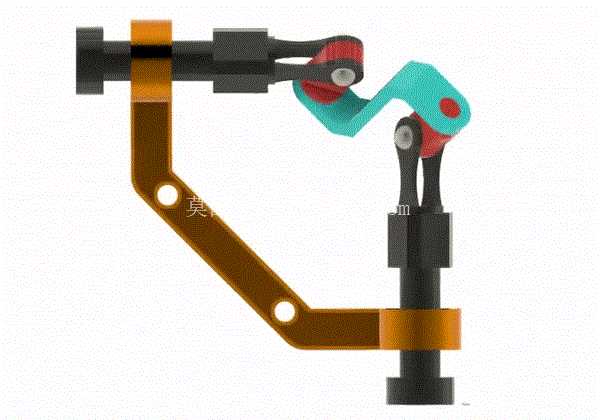

在工业现场的动力传输场景中,经常会遇到动力输出端与受能端存在空间角度偏差的情况,尤其是紧凑型设备内部,走线或直连传动受安装空间限制无法实现直线贯通,这类角度换向传输机构就能发挥核心作用。这套机构可实现90°与45°两个固定角度的能量定向传输,图中展示的是90°功率传输的装配状态,整体采用弯折式支撑臂搭配多组铰接连杆的结构形式,支撑臂作为整个机构的承载基体,采用L型弯折构型,臂身预留两个圆形安装定位孔,可直接通过螺栓固定在设备的安装基板上,安装时需保证支撑臂两端的轴套孔同轴度公差控制在0.02mm以内,避免传动轴转动时出现卡滞。
支撑臂的上下两端分别设置轴套固定位,上端穿装的横向传动轴作为动力输入端,可直接对接电机输出轴或者上游传动链路的动力输出端,轴身通过卡簧实现轴向定位,防止传动过程中出现轴向窜动。输入端的动力通过铰接的红色连接块传递到中部的青绿色弯折摇臂,摇臂的弯折角度经过精确计算,当机构切换到45°传输状态时,摇臂的铰接点位置会对应调整,保证动力传输的路径夹角精准匹配45°的换向需求,铰接位置均采用销轴加轴套的配合形式,轴套选用自润滑材质,长期往复转动无需额外加注润滑脂,减少后期维护工作量。下端的竖向传动轴作为动力输出端,可对接下游的执行元件或者二级传动机构,轴身同样设置橙色的轴套限位结构,与支撑臂下端的安装位配合,保证输出轴的转动稳定性。
整个机构的传动链路没有冗余的结构件,所有铰接点的转动间隙控制在0.01mm以内,传动过程中几乎没有空回行程,动力传输效率可达92%以上,适合在小功率、需要固定角度换向的动力传输场景中使用,比如小型自动化设备内部的动力分路传输、教学演示用的机械传动实验台、紧凑型机电产品的内部动力换向结构等。设计过程中优先考虑了安装空间的适配性,整个机构的外轮廓最大宽度不超过120mm,最大高度不超过180mm,安装时仅需在基板上对应两个定位孔的位置加工M4的螺纹孔即可完成固定,不需要额外设计复杂的安装支架。
结构件的壁厚根据受力情况做了差异化设计,支撑臂作为主要承载件,壁厚设置为3mm,可承受最大5N·m的输入扭矩,摇臂和连接块作为运动件,壁厚设置为2mm,在保证结构强度的前提下尽可能降低运动件的重量,减少传动过程中的惯性冲击。铰接销轴采用标准件,后期维护时可直接替换同规格的标准销轴,不需要单独定制加工,降低备件成本。在实际装配调试时,需要先将支撑臂固定在安装基准面上,再依次穿装输入轴、连接块、摇臂、输出轴,最后在各铰接点涂抹少量润滑脂,手动转动输入轴检查整个传动链路是否顺畅,有没有卡滞或者异响的情况,确认无问题后再将动力源与输入轴对接。这套机构的两个角度传输状态不需要额外的切换结构,通过调整摇臂与连接块的铰接位置即可实现角度切换,适合固定角度的动力传输场景,不需要频繁换向的工况下使用,相比锥齿轮换向结构,这套连杆式的换向机构结构更简单,加工成本更低,运行噪音更小,在小扭矩传输场景下的适用性更强。
