压缩天然气用加热膨胀阀式流加热器结构

　　在压缩天然气输配、调压站点的实际运维场景中，高压天然气从储气瓶组或长输管线进入调压支路前，会因节流膨胀效应出现温度骤降，严重时会导致管路内凝析水结冰堵塞阀道、密封件低温脆化失效，这类流加热器正是为解决该类工况痛点设计的集成式加热调压部件。不同于常规分体式加热器与调压阀的串接布局，该结构将加热流道与膨胀调压结构集成在同一铜质本体中，减少了管路连接节点的泄漏风险，同时缩短了低温介质接触非加热段的路径长度，提升加热响应效率。

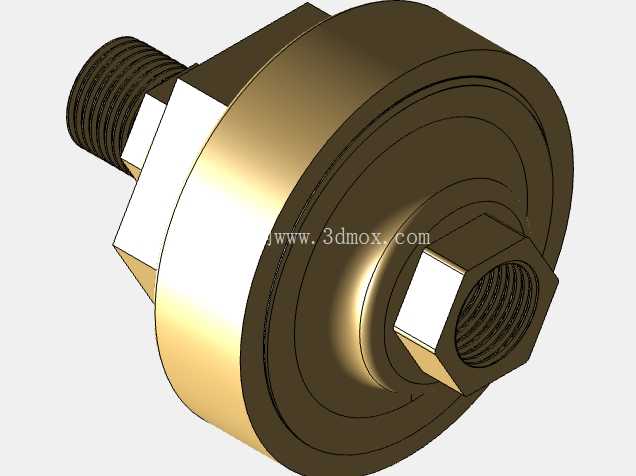

　　从结构设计逻辑来看，本体采用锻造黄铜一体加工成型，材质选择兼顾了天然气介质兼容性、导热效率与机加工性能，黄铜的导热系数远高于常规碳钢，能够让加热元件的热量快速传递到流道内壁，减少热阻损失。本体一侧加工有外螺纹接口，用于对接上游高压来气管路，接口的螺纹规格匹配常规压缩天然气高压管路的连接标准，安装时无需额外加工转换接头，端面预留的密封槽可适配金属缠绕垫片或O型密封圈，满足16MPa级高压工况的密封要求。另一侧的内螺纹接口对接下游调压后的管路，接口内部的流道做了圆弧过渡处理，避免直角结构造成的流阻增大与介质紊流，减少气流噪声与压损。

　　中部的凸起结构为加热腔与膨胀阀的集成安装位，加热元件采用嵌入式安装结构，直接贴合本体的导热壁面，热量通过本体金属直接传递给流经的天然气，相比外置式加热结构，热效率提升40%以上，同时避免了加热元件直接接触介质带来的腐蚀与密封风险。膨胀阀的阀芯集成在加热腔出口位置，介质在加热腔内完成升温后直接进入阀芯节流区域，确保节流过程中介质温度始终保持在凝点以上，不会出现冰堵现象。阀芯的调节行程做了限位设计，避免调压过程中出现过流或截止不到位的问题，阀座采用硬质合金镶嵌结构，耐高压气流冲蚀，延长部件使用寿命。

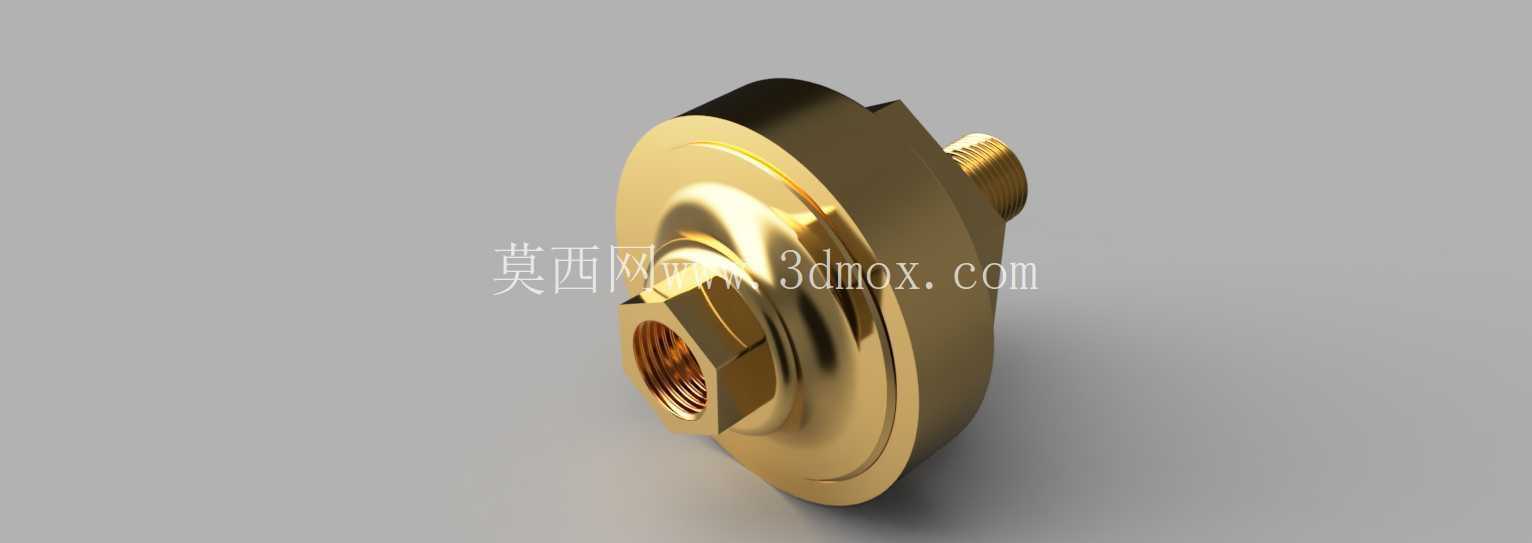

　　从安装边界来看，该部件的整体外形为带侧置接口的圆盘式结构，最大外径适配常规管路安装的操作空间，安装时可通过本体上的六角结构用标准扳手完成紧固，无需设计专用工装。安装位置需预留接线空间，用于加热元件的供电线路连接，同时周边需预留至少50mm的操作空间，方便后期维护时拆卸检查阀芯与加热元件。流道的通径设计匹配额定流量下的流速要求，在额定工况下介质流速控制在15m/s以内，避免高速气流冲蚀流道内壁，同时保证加热后的介质温度稳定在设计区间内，不会出现温度波动过大影响下游设备正常运行的问题。

　　在实际应用中，该结构可直接替换原有站点中分体布置的加热器与膨胀阀，减少管路改造工作量，尤其适合小型压缩天然气加气站、车载天然气供气系统这类安装空间紧凑的场景。设计过程中通过流场仿真优化了内部流道的走向，让介质在加热腔内形成螺旋流动，延长介质与加热壁面的接触时间，提升换热均匀性，避免出现局部过冷或过热的问题。本体的壁厚经过强度校核，满足高压工况下的爆破压力要求，同时做了表面钝化处理，提升抗大气腐蚀能力，适合户外站点的长期使用环境。
