四翼星形带刻度测量定位工装

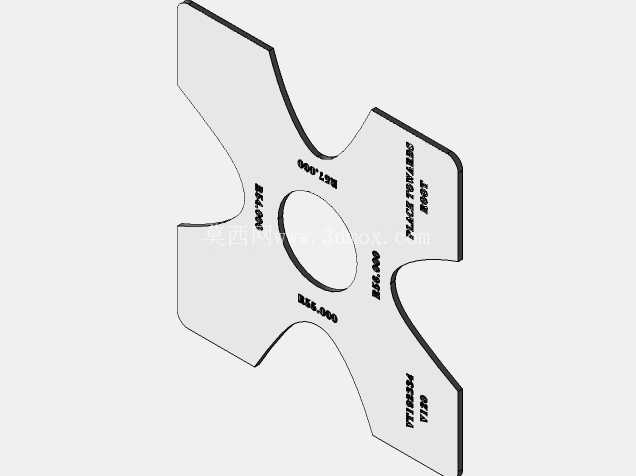

　　这款四翼星形带刻度的零件，是车间现场用于同轴类工件快速定位、间隙检测的专用工装，日常多用于轴类装配、管件对接、法兰找正这类需要快速判定周向间隙、中心定位的作业场景。从结构设计来看，零件采用中心通孔加四个对称延伸翼片的布局，中心孔的尺寸公差按照常用的定位基准轴配合要求设计，装配时可直接套在基准轴上，依靠孔与轴的小间隙配合实现快速定心，不需要额外打表找正，能大幅缩短现场调整的辅助时间。

　　四个翼片采用对称分布的异形轮廓，每个翼片的边缘都蚀刻有对应尺寸的刻度标识，不同翼片对应不同的测量量程，作业时不需要频繁更换塞尺或者不同规格的量块，转动零件就能快速读取周向不同位置的间隙数值，尤其适合狭窄空间内的装配检测作业——比如设备内部的轴承安装位、管道法兰对接处，常规量具难以伸入的位置，依靠翼片的延伸结构就能直接触达测量点位。设计阶段特意将翼片的轮廓做了圆弧过渡处理，没有尖锐棱角，一方面避免作业时刮伤工件表面或者操作人员，另一方面也减少了零件本身的应力集中，提升工装的使用寿命，毕竟这类现场使用的工装经常会和金属工件磕碰，圆弧过渡的结构能有效降低崩边、变形的概率。

　　从安装边界来看，零件整体厚度控制在较薄的区间，套在基准轴上之后不会占用过多轴向空间，即使是轴向安装间隙很小的装配场景，也能顺利放入完成测量，不需要拆卸周边已装配件；四个翼片的外伸尺寸经过核算，覆盖了现场常用的间隙测量范围，同时不会因为翼片过长导致刚性不足，测量时不会因为翼片形变影响读数精度。翼片上的刻度采用蚀刻工艺加工，不是印刷标识，长期和工件摩擦、接触油污也不会脱落，适合车间复杂的作业环境，不需要频繁更换标识。

　　实际使用中，这类工装常配合装配钳工的日常作业，比如电机与泵体的对中作业、联轴器安装时的周向间隙检测、钣金件组焊时的定位找正，相比传统的塞尺测量，它能一次性完成四个方向的间隙读取，不需要反复插拔塞尺调整，对新手作业人员也很友好，不需要掌握复杂的量具读数技巧，对准刻度就能直接得到数值，降低了现场检测的技能门槛。零件的材质选用常规的工具钢，经过淬火处理后表面硬度足够，日常使用不容易产生划痕、变形，维护也很简单，用完之后擦干净表面油污存放即可，不需要特殊的保养流程。在结构优化的过程中，特意将四个翼片的重量做了对称配平，零件套在轴上转动时不会出现偏重卡滞的情况，转动手感顺滑，能快速切换不同量程的翼片对准测量位置，提升检测效率。中心孔的边缘做了倒角处理，套入轴端时能起到导向作用，即使轴端有轻微的磕碰毛刺，也能顺利套入，不会因为孔边尖锐卡住轴件。
