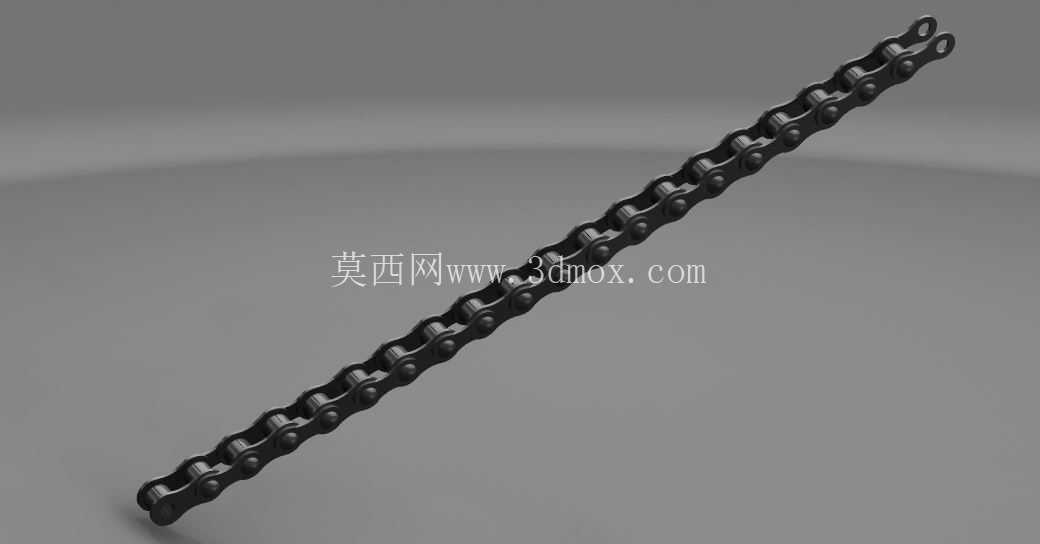

BIS16B标准工业传动滚子链结构设计

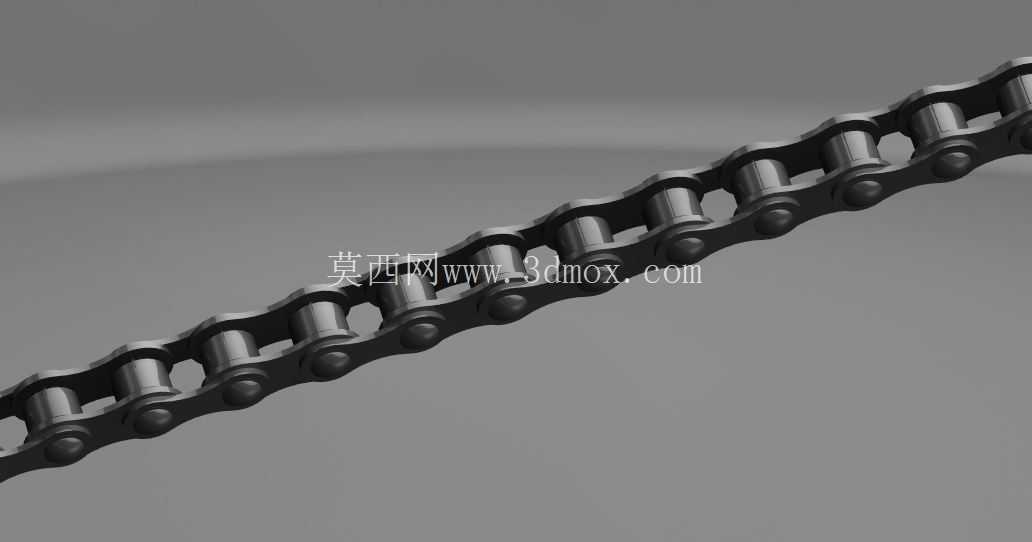

　　在各类工业传动场景中，滚子链是应用覆盖范围极广的挠性传动部件，这款BIS 16B规格的传动链，主要适配中重载工况下的平行轴间动力传递，常见于输送线、农机传动单元、机床进给机构、物流分拣设备的动力传输段，相比带传动不存在打滑丢转问题，相比齿轮传动对轴系的中心距公差容忍度更高，安装调试的容错空间更大，在多尘、有少量油污的车间环境中也能保持稳定的传动效率。从结构设计逻辑来看，这款链条采用标准滚子链的模块化拼接思路，由内链节、外链节交替铰接组成，每个内链节包含两片内链板、两个套筒、两个可自由转动的滚子，外链节则由两片外链板与两根过盈配合的销轴构成，销轴穿入套筒内部形成转动副，滚子与配套链轮的轮齿啮合时可自由转动，大幅降低啮合过程中的滑动摩擦损耗，同时能缓冲链轮齿面的冲击载荷，延长整套传动副的使用寿命。

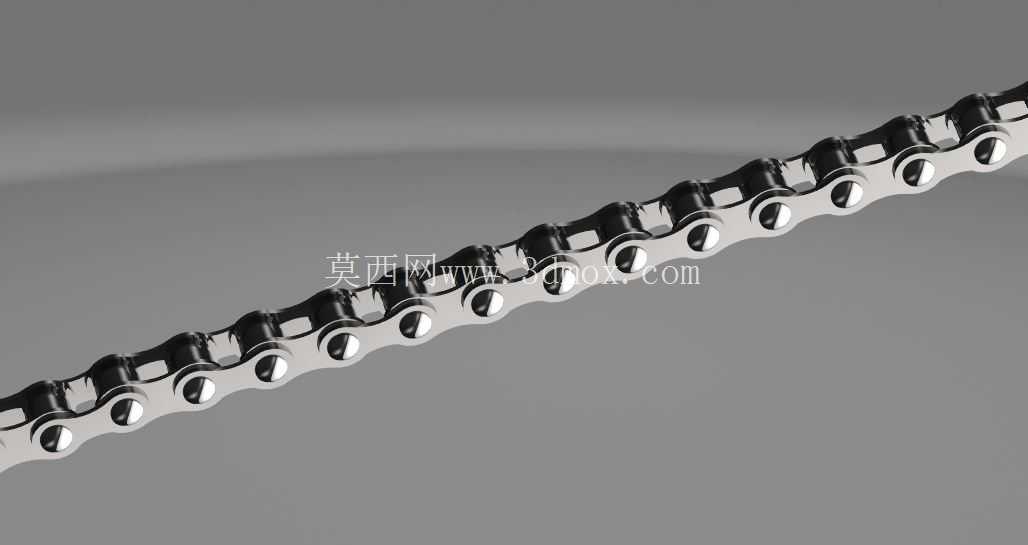

　　链板采用了两端圆弧过渡的8字形轮廓，这种结构并非随意设计，而是在保证链板各截面抗拉强度均匀的前提下，尽可能降低链节运动过程中的惯性力，同时减少不必要的材料消耗，链板的孔位与销轴、套筒的配合公差经过严格匹配，过盈量控制在合理区间，既避免配合松动导致的链节窜动，也不会因过盈量过大造成装配应力集中，降低链板的疲劳强度。在安装边界层面，这款16B规格链条的节距符合ISO 606标准中B系列链条的参数要求，对应的配套链轮齿形需匹配标准滚子直径，安装时两轴的平行度偏差需控制在允许范围内，否则会造成链板单侧偏磨，大幅缩短使用寿命；链条的张紧度需要根据中心距长度调整，水平安装时初始下垂量控制在中心距的1%~2%，垂直安装时下垂量需适当减小，避免运行过程中出现跳齿、脱链问题。

　　实际应用中，这类链条的铰接副需要定期补充润滑，润滑油需渗入销轴与套筒的配合间隙内，减少铰接部位的磨损，避免链条节距被拉长后与链轮啮合精度下降；当链条磨损伸长量达到原节距的3%时，就需要整根更换，不建议新旧链条混接使用，否则会在运行过程中出现载荷分布不均，引发冲击、卡滞问题。从建模细节来看，模型还原了链节之间的铰接运动关系，每个转动副的配合间隙都按照实际工程公差预留，可直接用于传动机构的运动仿真，验证不同中心距、不同张紧力下的链条运行轨迹，排查运动过程中是否存在与周边护罩、机架的干涉问题；链板、滚子、销轴、套筒的各个零件都做了独立的实体建模，结构细节完整，可直接用于生成工程图，指导生产加工过程中的工艺编制，也可作为设备维护培训的演示模型，帮助运维人员直观理解链条的装配关系与磨损机理。

　　在不同的应用场景中，这类链条还可以根据需求加装附件，比如在链板上加装弯板、推块，就可以作为输送链使用，承载工件完成工位间的转运，此时需要根据输送工件的重量核算链条的抗拉安全系数，一般动力传动场景下安全系数不小于8，输送场景下需要根据冲击载荷情况适当提高安全系数，避免运行过程中出现断链故障。
