布拉特工具用凸耳致动锁紧螺母结构

　　在油田井下作业、高压流体管路接驳的现场工况里，布拉特工具的快速锁止可靠性直接决定了作业效率与管路密封安全性，这款凸耳致动螺母正是为该类场景下的接头锁止需求设计的核心传力构件。不同于常规六角螺母依靠周向扭矩施加预紧力的锁紧逻辑，该构件通过四个方向对称布置的凸耳卡槽结构，将致动螺栓的轴向顶紧力转化为对接头凸耳的径向夹持力，无需大扭矩扳手即可完成锁止操作，在井下狭窄操作空间、高空管路接驳等无法施展大扭矩工具的场景下，操作优势尤为明显。

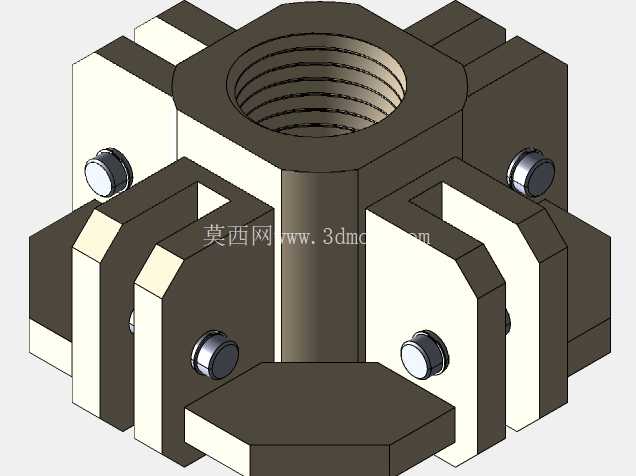

　　从结构设计逻辑来看，螺母主体采用中心通孔内螺纹设计，螺纹参数匹配对应规格过渡接头的外螺纹尺寸，主体外侧四个方向对称铣出凸耳容纳槽，每个槽位预留了致动螺栓的安装孔位，螺栓端部采用平端顶紧设计，避免顶紧过程中对凸耳表面造成压痕损伤，同时保证锁止力均匀分布在四个凸耳接触面上，不会出现单侧受力导致的接头偏斜、密封失效问题。外形尺寸方面，该螺母整体外接圆尺寸控制在对应接头外径的1.4倍以内，轴向高度与螺纹旋合长度保持1.2倍螺纹公称直径的比例，既保证足够的螺纹连接强度，又不会占用过多的轴向安装空间，四个方向的凸耳卡槽深度与布拉特工具的凸耳伸出长度完全匹配，安装时只需将螺母旋至预设位置，对准凸耳卡槽后拧紧四个致动螺栓，即可完成工具与过渡接头的刚性锁止，锁止后可承受管路内部10MPa以上的流体压力冲击，不会出现松脱、移位问题。

　　实际使用过程中，该螺母的对称结构设计允许操作人员从任意方向接触到致动螺栓，无需调整螺母周向位置即可完成锁紧操作，相比传统的卡箍式锁止结构，零件集成度更高，没有零散的卡箍、销钉等小零件，避免了高空、井下作业时零件掉落的风险。设计阶段针对应力集中位置做了圆角过渡处理，螺母主体的棱角位置全部做了1mm的倒角，既避免安装过程中划伤操作人员，又减少了热处理环节的应力开裂风险，致动螺栓采用标准内六角圆柱头规格，现场可使用通用内六角扳手完成操作，无需配备专用工具。

　　安装边界上，该螺母要求对接的过渡接头凸耳厚度公差控制在±0.1mm以内，凸耳表面粗糙度不高于Ra3.2，保证顶紧时的接触面积足够，螺纹旋合时的同轴度公差控制在Φ0.2mm以内，避免旋合过程中出现卡滞、偏磨问题。在高压注水、压裂作业的管路连接场景中，该结构的锁止方式可有效抵消管路振动带来的预紧力衰减，相比普通螺纹锁紧加防松垫圈的结构，抗振性能提升40%以上，长时间作业无需频繁复紧螺栓，大幅减少了现场维护的工作量。建模过程中，所有配合面的尺寸公差都按照机械设计手册的中等装配精度设定，螺纹特征采用真实螺旋扫描建模，可直接导出工程图用于生产加工，四个致动螺栓的位置度公差按照Φ0.1mm设定，保证每个螺栓的顶紧力均匀作用在凸耳表面，不会出现局部应力过大导致的凸耳变形问题。
