立式传动齿轮箱结构设计方案

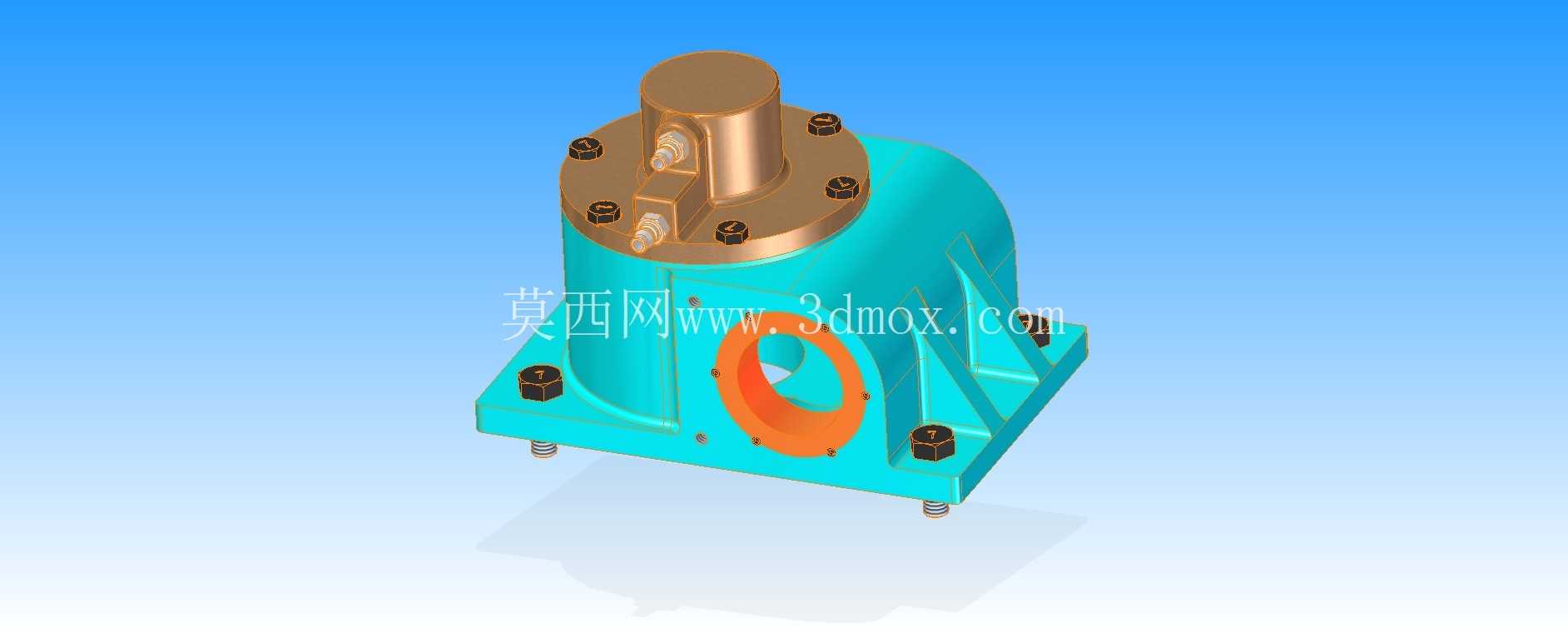

　　在各类中小型动力传输场景中，立式齿轮箱的应用覆盖了轻工输送、小型设备动力换向、专用机床进给单元等多个领域，这类传动部件的核心作用是在有限安装空间内完成动力的转向传递与扭矩匹配，同时保证长期运行的结构稳定性。本次呈现的齿轮箱采用立式安装布局，主体箱体为一体式铸造成型结构，外部加强筋沿安装底座与上部轴承座的受力方向延伸布置，能够在承受径向与轴向复合载荷时减少箱体形变，避免内部齿轮啮合间隙出现偏移。从安装边界来看，底座采用方形法兰式安装面，四个角点布置沉头螺栓孔，孔位间距适配常规中小型设备的安装台面，底部预留的支撑脚高度可保证安装时箱体底面与安装面之间留出足够的排屑与散热间隙，避免运行过程中积屑堆积在结合面造成安装精度偏移。

　　上部输入轴端采用铜合金轴套压装结构，轴套与箱体轴承孔之间采用过盈配合，同时轴套端面布置内六角紧固螺钉完成周向防松，能够承受输入轴带来的轴向冲击载荷，侧部的输出端采用大直径开孔设计，孔口边缘做了加厚处理，输出轴安装后可通过孔位完成轴承的定期润滑与密封件更换，无需完全拆解箱体即可完成基础维护作业。设计过程中优先考虑了内部齿轮的啮合空间合理性，箱体内部型腔的轮廓完全避让齿轮运转的最大回转半径，同时在型腔底部预留了润滑油储油腔，油腔高度刚好浸没低速级齿轮的齿根位置，既可以保证齿轮运转时带油润滑啮合面，又不会因为油位过高造成搅油损失过大、运行温升超标的问题。

　　箱体外部的连接螺栓全部采用内六角圆柱头螺钉，螺钉头沉入箱体表面的沉孔内，不会突出箱体轮廓，避免设备安装过程中与周边部件发生干涉。侧部输出端的橙色端盖为密封端盖，端盖与箱体之间采用O型圈密封，能够防止润滑油泄漏同时阻挡外部粉尘进入箱体内部，适配多粉尘的车间作业环境。从实际使用场景出发，这类齿轮箱可直接配套小型输送线的动力单元，将上部立式安装的电机输出动力转向90度后输送至输送辊筒，也可用于专用工装的动力分配单元，通过不同的齿轮齿数配比实现不同的减速比输出，满足不同工况下的扭矩与转速匹配需求。

　　建模过程中对所有配合面的公差带做了对应预留，轴承安装孔采用H7公差，轴类配合面采用k6公差，能够直接指导后续的加工生产，所有螺栓孔的位置度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入无需额外修配。箱体的壁厚根据不同位置的受力情况做了差异化设计，安装底座与轴承座位置壁厚加厚，非受力的侧壁位置适当减薄，在保证整体结构强度的前提下尽可能控制箱体自重，降低设备整体的负载。上部的两个观察孔正对内部齿轮啮合点，日常巡检时可直接打开孔盖观察齿轮啮合情况与润滑油状态，无需拆解箱体即可判断设备运行状态，大幅降低日常维护的工作量。
