沼气工况用插入式液体采样装置结构

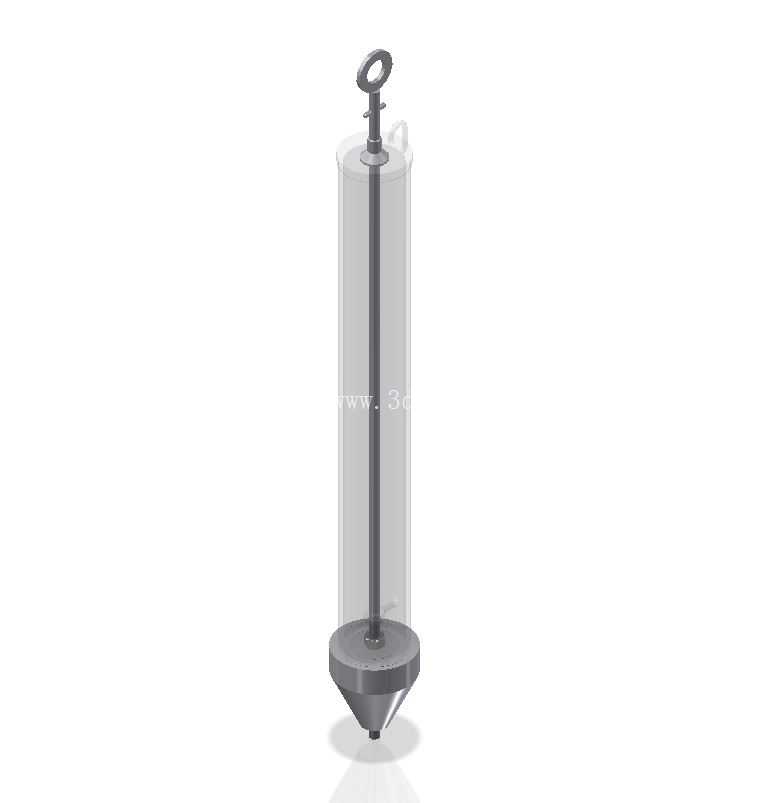

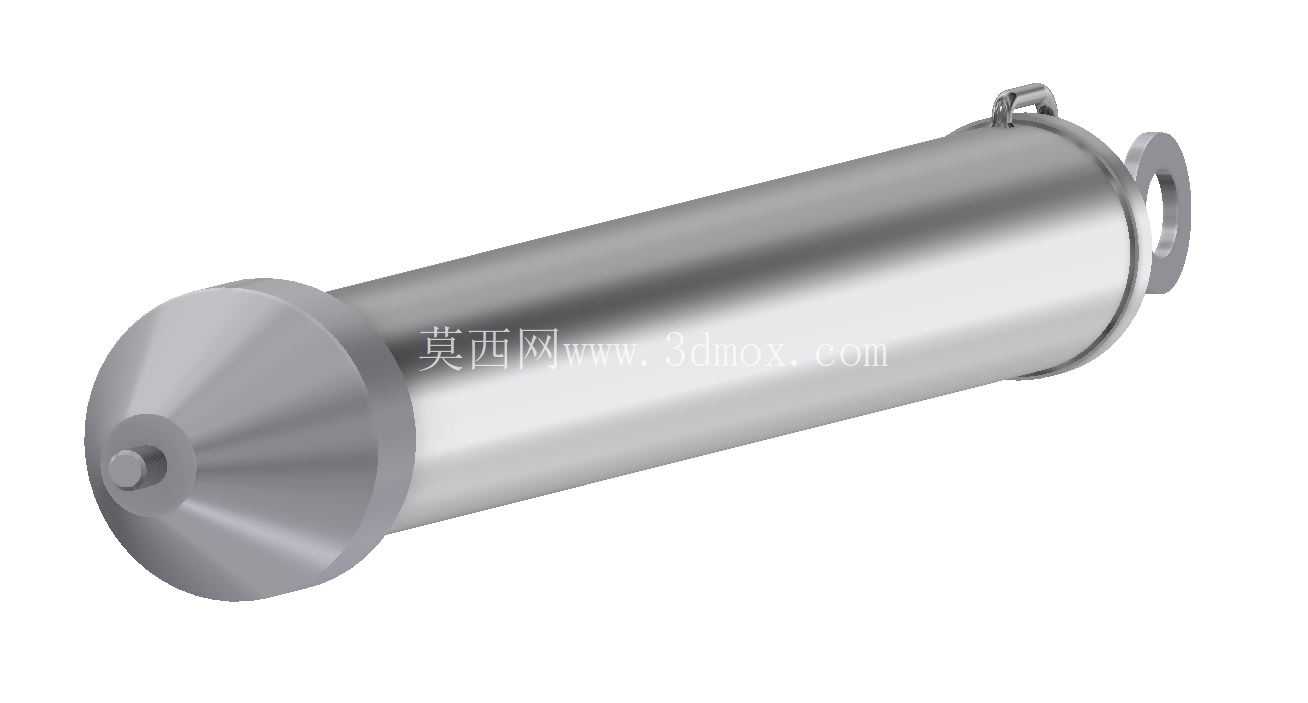

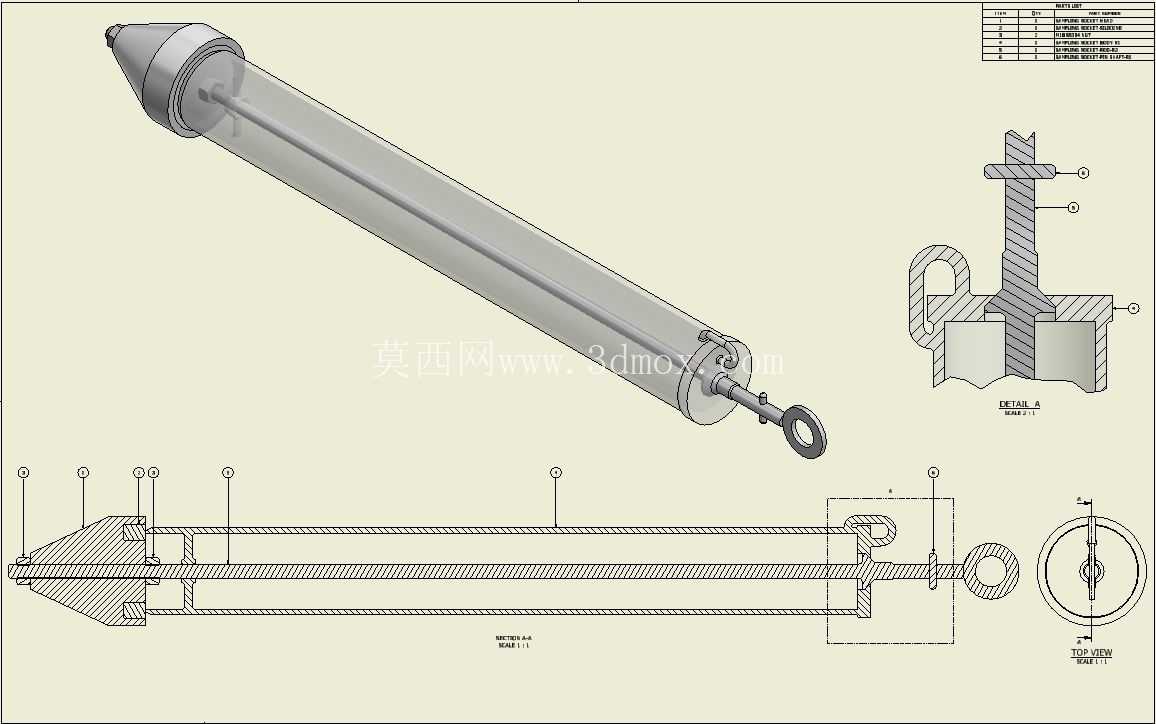

　　筒体尾部设置了带吊孔的连接耳，一方面是用来系挂不锈钢牵引索，方便操作人员从罐顶的采样口把装置下放到指定深度，另一方面这个吊耳的位置做了加厚处理，能承受装置满液状态下的整体重量，不会因为长期吊挂出现焊缝开裂的问题。前端锥头的中心位置设置了采样入口，平时处于常闭状态，当装置下放到预设深度后，通过牵引索触发内部的启闭机构，入口打开让液相自然流入筒体内部的储液腔，等腔体充满后再触发关闭，整个过程不需要额外的动力源，完全靠机械结构完成密封和启闭，在沼气这类存在易燃易爆气体的工况里，没有电气元件也就不存在防爆隐患，适配性更强。在沼气工程的厌氧发酵罐、沼液存储池这类封闭液相工况里，要获取罐内不同深度的真实液体样本，不能靠罐壁开口接取——壁面处的液体往往存在流场死区，组分和罐内主体液相偏差很大，这时候就需要这类插入式的采样装置，直接伸到罐体内部指定深度，完成无扰动的水样采集。这个装置的主体采用长直筒体结构，前端做了锥面导流设计，不是随便做个尖头凑数：锥面的锥角经过流场校核，插入液相的时候能顺着来流方向破开液面，减少插入过程中对周边液体的搅动，避免把表层浮渣、沉降层的杂质卷进采样腔，保证取到的样本是目标深度的真实液相。

　　从安装边界来看，这个装置的外径做了统一规格，适配沼气工程常用的DN80、DN100罐顶采样口，不需要对现有罐体做额外的扩孔改造，下放的时候只要顺着采样口垂直送入就行，锥面的导向作用能避免装置在下放过程中剐蹭采样口内壁的防腐层。筒体的壁厚按照1.5倍工作压力做的冗余设计，毕竟沼液里含有一定量的腐蚀性有机酸，筒体采用不锈钢材质加工，内壁做了抛光处理，一方面减少液体残留，每次采样完成后用清水冲洗就能避免不同批次样本的交叉污染，另一方面光滑的内壁不容易附着沼渣，长期使用也不会出现采样腔容积变小的问题。

　　尾部除了吊耳之外还设置了环形的密封配合面，当装置提升到采样口位置时，这个配合面能和采样口的密封座贴合，避免提升过程中筒体内的样本洒漏，也能防止罐内的沼气顺着采样口溢出，保证操作过程的安全性。在实际使用的时候，操作人员可以根据需要采样的深度，在牵引索上做深度标记，精准控制装置的下放位置，比如要取罐内中部的液相样本，就把装置下放到液位一半的位置停留几秒，等储液腔充满后再关闭入口提升上来，相比传统的采样笼、采样瓶，这种长筒体结构的装置能一次性获取更大体积的样本，足够完成pH值、含固率、产气潜力等多项指标的检测，不需要多次下放采样，减少操作人员在罐顶的作业时间，也降低了高处作业、沼气泄漏的安全风险。

　　设计的时候特意把启闭机构的触发点设置在尾部，和前端的采样入口保持足够的距离，避免机构上的润滑脂、金属碎屑掉落到采样腔里污染样本，所有和样本接触的部位都没有卫生死角，冲洗的时候能完全接触到所有内壁面，不会出现积液残留的问题。另外筒体上的吊耳是对称焊接的，起吊的时候装置能保持垂直状态，不会因为重心偏移出现倾斜，导致采样入口提前打开或者关闭失效，锥头部分和筒体采用快拆结构连接，定期维护的时候可以拆开锥头，检查入口处的密封垫有没有老化、有没有被沼渣卡涩，不需要整体拆解装置，维护效率更高。在不同规模的沼气工程里，还可以根据罐体的高度调整筒体的长度，不需要改动前端锥头、尾部启闭机构的结构，只要替换不同长度的筒体段就行，零件的通用化率很高，加工的时候不需要重新开模，能适配不同深度的采样需求。
