长距离多支撑工业物料输送线结构

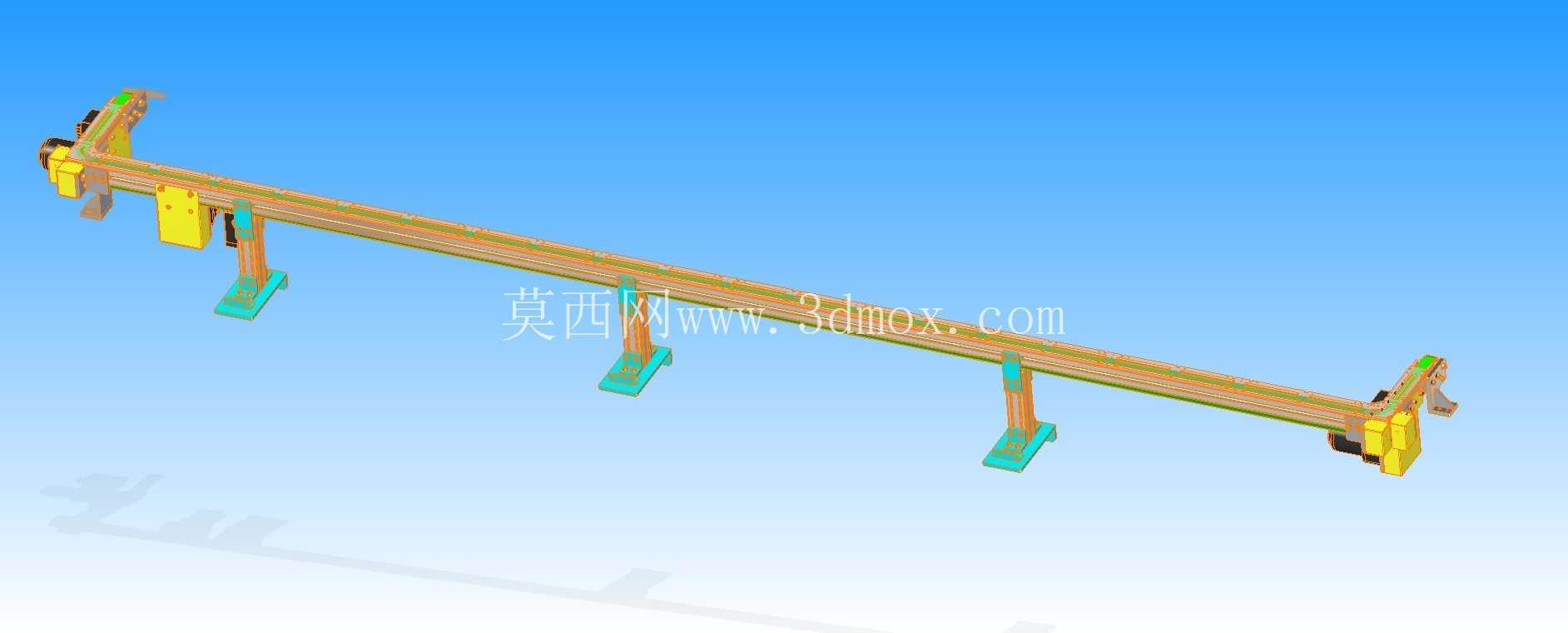

　　这套长距离输送结构主要面向车间内跨工位的物料转运场景，常见于电子组装、小型零部件加工、包装工序间的工件流转环节，可适配重量较轻的盒装、托盘装工件的水平输送需求，替代人工跨工位搬运，减少工序间的物料等待时间，匹配产线连续作业的节拍要求。从结构设计来看，整体采用单主梁长条式布局，主梁沿输送方向通长布置，内部集成输送载体的运行导轨与传动组件的安装空间，避免传动部件外露带来的安全隐患，同时降低车间粉尘、杂物落入传动结构造成的卡滞风险。

　　支撑部分采用多组等距分布的立式支脚，支脚底部设计有可调式安装底座，可通过底座的调节螺栓补偿地面的平面度误差，保证整段输送主梁的水平度偏差控制在允许范围内，避免输送载体运行时出现偏载、卡涩的问题；支脚与主梁之间采用螺栓连接的可拆卸结构，方便根据现场安装空间调整支脚的固定位置，也便于后期维护时拆分转运。两端的端部结构集成了传动轮组与张紧调节机构，张紧机构采用螺纹调节式设计，可在设备运行一段时间后，根据传动件的磨损、松弛情况调整张紧量，保证传动精度，避免输送过程中出现打滑、跑偏的问题；端部还设置了限位缓冲结构，防止输送载体脱出导轨，同时在异常碰撞时吸收冲击能量，保护端部的传动组件不受损坏。

　　输送载体采用挂装式设计，沿主梁下方的导轨运行，可根据输送物料的外形尺寸更换适配的载具挂板，适配不同规格的工件转运需求，挂装结构的导向轮组采用双侧限位设计，保证载体在长距离运行过程中不会出现侧摆、脱轨的问题，运行平稳性更好。安装边界方面，整段输送结构的宽度方向尺寸控制在较小范围内，可沿着车间的立柱间隙、设备旁的空余通道布置，不需要占用过多的车间横向空间；高度方向可通过支脚的安装高度调整，匹配不同工位的上下料高度，适配站立作业、设备对接等不同的上下料场景。

　　设计过程中优先考虑了结构的模块化属性，主梁可根据实际输送长度需求进行分段拼接，拼接位置采用定位销+螺栓的连接方式，保证拼接后的导轨面平齐度，不会出现拼接台阶造成的运行卡顿，这种模块化设计也方便不同长度输送线的快速组合，不需要针对每个项目重新设计主梁结构，缩短设计与生产周期。从实际使用的角度出发，这套结构没有设计复杂的升降、转向机构，整体结构简单可靠，维护点主要集中在两端的传动轮组与导轨导向面，日常维护只需要定期检查张紧量、清理导轨面杂物即可，维护成本较低，适合对输送可靠性要求高、维护资源有限的生产车间使用。另外，结构的所有外露部件都做了圆角处理，没有尖锐的突出棱角，避免车间人员通行、操作时被磕碰划伤，符合车间设备的安全设计要求；支脚的安装底座预留了地面膨胀螺栓的固定孔位，设备就位调整好水平度后，可通过膨胀螺栓将支脚与地面固定，避免设备运行过程中出现移位、晃动的问题，保证长期运行的稳定性。
