离心泵闭式叶轮结构三维设计

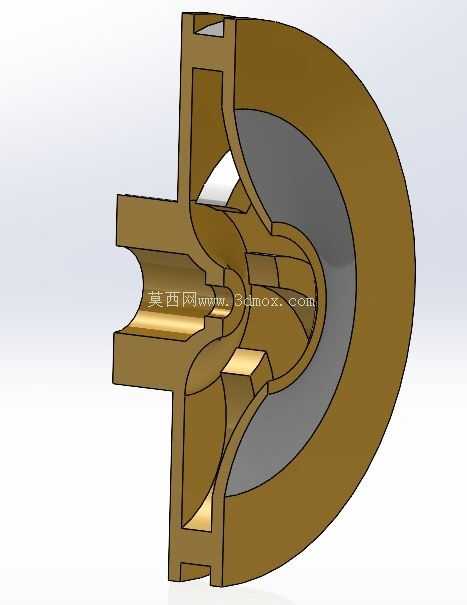

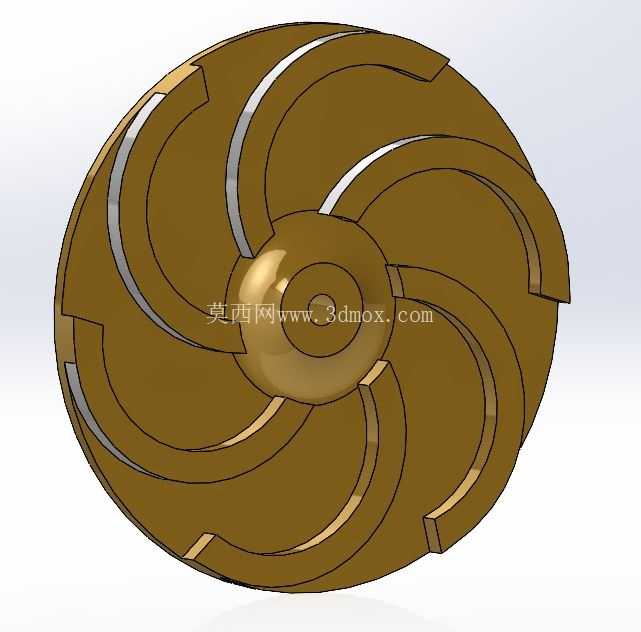

　　该叶轮为单级离心泵核心水力做功部件，主要适配清水输送、轻度污水介质提升、工业循环水系统等常规流体输送场景，在民用供水、暖通循环、工业制程流体输送环节中承担能量转换的核心作用，运行时随泵轴高速旋转，通过叶片对介质的做功将原动机的机械能转化为介质的压力能与动能，实现流体的加压输送。从结构设计来看，该叶轮采用闭式叶轮结构形式，包含前盖板、后盖板、扭曲叶片与轮毂四个核心组成部分，叶片数量根据比转速匹配选取，兼顾水力效率与抗汽蚀性能，叶片型线采用变曲率扭曲设计，适配流体从轴向进入叶轮后转向径向流出的流动轨迹，减少流道内的水力冲击与涡流损失，提升运行效率。

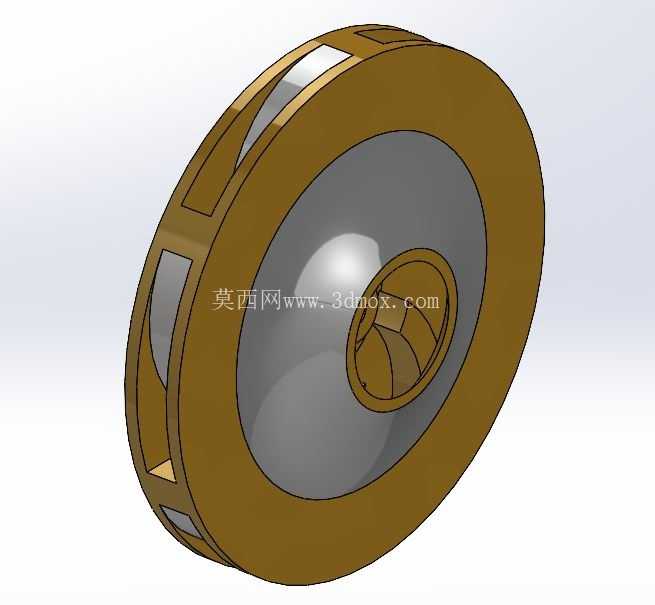

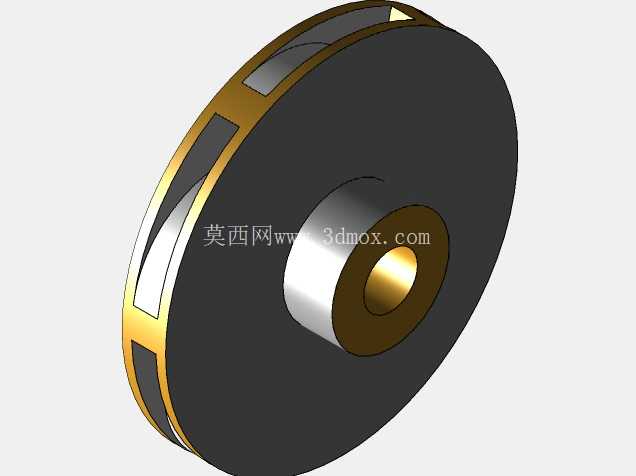

　　前盖板为圆弧过渡的锥面结构，与叶轮进口处的密封环配合形成密封间隙，减少叶轮出口高压介质向进口侧的回流损失，后盖板与轮毂一体成型，轮毂位置设置有与泵轴配合的轴孔，轴孔内可根据传动需求设置键槽，实现叶轮与泵轴的周向固定，传递扭矩。设计过程中首先根据设计流量、扬程参数计算叶轮的进口直径、出口宽度、出口直径等核心水力参数，再通过流线法生成叶片的空间型线，确保叶片进口安放角与介质来流角度匹配，降低进口冲击损失，叶片出口安放角结合扬程需求选取，兼顾效率与功率特性。流道部分采用等过流截面变化设计，确保介质在流道内流动时流速变化平缓，避免局部脱流引发的振动与效率下降。

　　从安装边界来看，叶轮进口端与泵体的吸入室对齐，出口端对准泵体的压水室流道，后盖板侧可根据需求设置平衡孔，平衡叶轮运行时产生的轴向力，降低轴承部件的轴向载荷，提升泵组运行的稳定性。轮毂的轴向长度根据轴径与锁紧方式确定，确保叶轮安装后轴向定位可靠，高速旋转时不会发生窜动，叶轮的整体外径尺寸需匹配泵体压水室的基圆直径，避免叶轮与泵体发生刮擦，同时保证叶轮流道出口与压水室的对中精度，减少流动损失。该叶轮的材质可根据输送介质的腐蚀性、磨蚀性选择铸铁、铸钢或者不锈钢材质，铸造完成后需对流道表面进行打磨处理，降低表面粗糙度，减少水力摩擦损失，做静平衡校验，消除叶轮自身的质量不平衡量，避免高速运行时引发泵组振动。

　　在实际选型匹配中，该结构叶轮适用于输送不含大颗粒固体杂质的清洁介质，相比开式、半开式叶轮，闭式叶轮的容积效率更高，同等参数下运行能耗更低，适合长时间连续运行的工况，在常规清水离心泵、管道循环泵中应用广泛。设计时还需考虑叶轮的强度校核，在最高转速工况下，叶片与盖板的应力需满足材料许用应力要求，避免高速旋转时出现结构变形或者断裂，轮毂与轴的配合公差选取过渡配合，既保证安装时的装配便利性，又确保运行时不会出现松动。
