带智能防尘防漏盖透明玻璃储水瓶设计

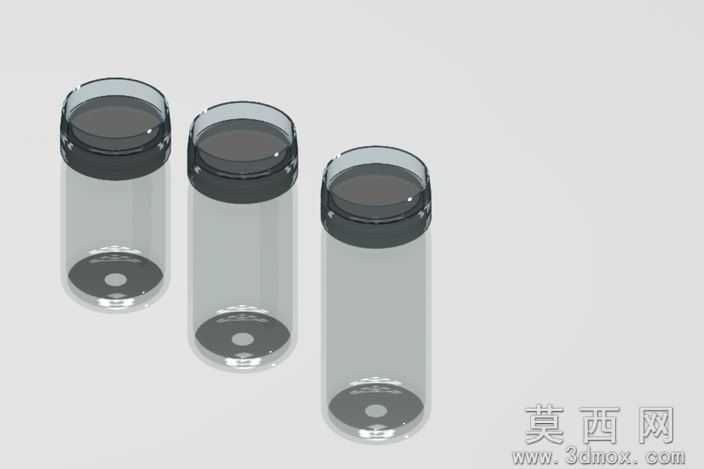

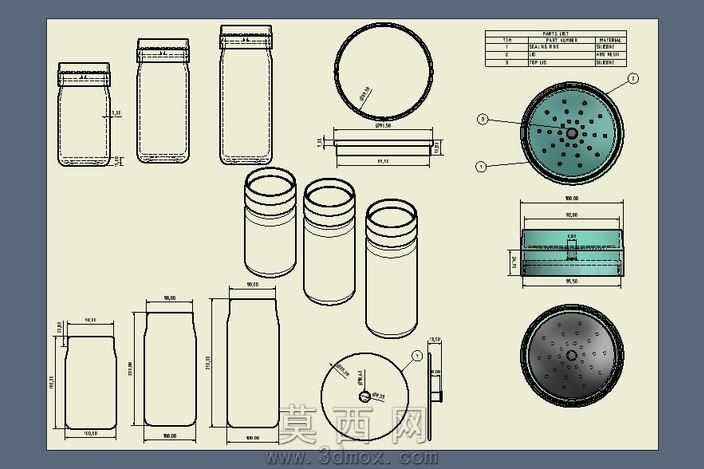

本款玻璃水瓶三维建模采用Autodesk Inventor完成全参数化设计，建模过程中首先以旋转凸台命令生成瓶身主体结构，针对高硼硅玻璃材质的薄壁特性，将瓶身壁厚统一设置为2.5mm，既保证日常使用的抗磕碰强度，又兼顾玻璃材质的通透视觉效果。瓶底部分采用内凹式圆弧过渡结构，建模时通过放样命令衔接瓶身直壁与瓶底平面，同时在瓶底中心增设直径8mm的圆形防滑凸点，避免放置时出现打滑移位问题。瓶盖部分为本次设计的核心结构，建模时拆分了外盖、密封内塞、顶部防尘盖板三个独立零件，外盖采用食品级PP材质的哑光深灰质感，通过螺纹配合与瓶身瓶口实现旋紧连接，密封内塞采用软胶材质，建模时设置0.3mm的过盈配合量，保证旋紧后瓶身完全密封，可有效防止内部盛装的柠檬水、果饮等液体意外流出。顶部的智能覆盖结构采用铰接式连接设计，可实现一键开合，闭合状态下完全遮盖瓶口区域，能够有效阻挡外界灰尘落入瓶内，保障饮水卫生。渲染阶段采用Keyshot完成材质与场景搭建，玻璃材质设置折射率1.52、透明度92%、粗糙度0.02，还原高透玻璃的光线折射与反射效果，瓶盖PP材质设置粗糙度0.6、漫反射深灰色，模拟磨砂塑料的哑光质感，场景采用柔和的顶光加双侧补光，避免玻璃材质出现过曝死白问题，同时添加轻微的环境反射贴图，让瓶身的通透质感更贴近真实实物效果。整体设计围绕日常便携储水的使用需求展开，在保证结构密封性、防尘实用性的基础上，通过简约直筒的瓶身造型提升握持舒适度，三款不同高度的瓶身变体可适配300ml、400ml、500ml三种不同容量需求，可满足日常通勤、户外出行等多场景的使用要求，建模过程中所有配合尺寸均预留合理公差，可直接导出工程图用于后续的开模生产验证。
