双轴可调式太阳能光伏追日发电装置

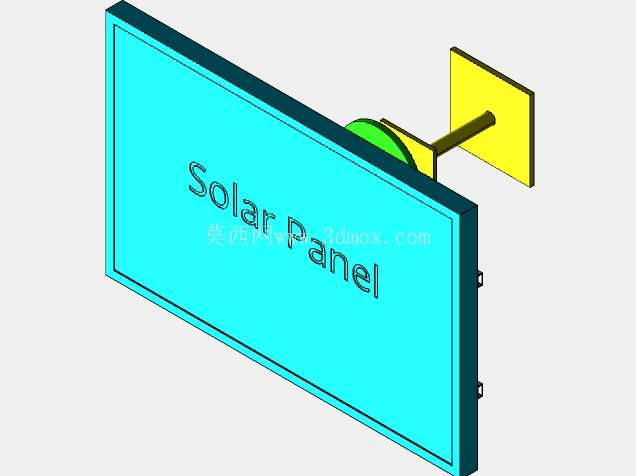

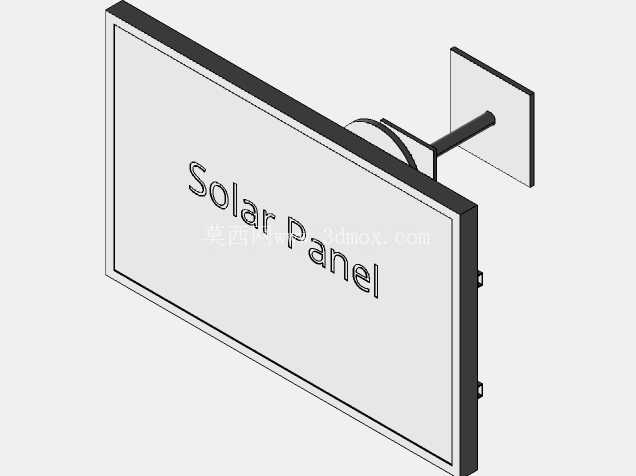

　　这套追日装置的核心应用场景覆盖分布式户用光伏、离网型户外供电站点、小型光伏试验台等场景，区别于固定倾角安装的光伏板，它能通过实时调整板面朝向，最大化接收太阳辐照量，在同等光伏板功率条件下可提升15%-25%的日发电量，尤其适配辐照资源季节性差异大、早晚太阳高度角变化明显的区域。从结构功能来看，整套装置分为光伏承载面板、俯仰调节驱动、水平回转驱动、传感检测单元四个核心部分，光伏承载面板采用边框式围合结构，预留了标准光伏组件的安装孔位，可兼容常规单块100W-300W规格的晶硅光伏板安装，边框内侧设置了压块卡槽，无需额外打孔即可完成光伏板的固定，避免了钻孔造成的光伏板隐裂风险。

　　俯仰调节部分采用铰接式连接结构，回转支撑端设置了阻尼限位结构，可实现0-90度范围内的俯仰角度调整，满足不同纬度地区的太阳高度角适配需求，水平回转部分采用单轴直连驱动结构，可实现0-180度的水平方向转动，覆盖从日出到日落的太阳方位角变化范围。设计过程中优先考虑了户外工况的耐受能力，所有转动铰接位置都预留了密封件安装槽，可加装橡胶密封圈阻挡雨水、沙尘进入转动副，避免长期户外使用出现卡滞问题；支撑立杆采用方形截面结构，相比圆管具备更好的抗扭性能，底部设置了法兰安装盘，可通过膨胀螺栓固定在水泥基座上，也可适配抱箍结构固定在现有杆架上，安装边界灵活。

　　传感检测单元的安装位置设置在光伏板边框的上端边缘，避免被板面自身遮挡检测光线，四个方向的光敏检测元件呈十字排布，可实时比对不同方向的光照强度差，将差值信号传递给控制单元，控制单元输出驱动信号分别控制俯仰和回转两个方向的伺服电机动作，始终让光伏板面保持与入射太阳光线垂直的状态。整套结构的运动部件都做了减重设计，光伏承载面板采用镂空边框结构，在保证安装刚度的前提下降低了整体自重，减小驱动电机的负载扭矩，降低运行功耗；走线槽内置在支撑立杆和转动臂内部，所有供电和信号线路都从结构内部穿行，避免线路外露造成的老化、破损问题，提升户外长期运行的可靠性。

　　在安装边界上，整套装置展开后的最大回转半径不超过1.2米，俯仰到最大角度时的顶端高度不超过2米，不会对周边设施造成遮挡，适合在屋顶、庭院、野外监测站点等空间有限的场景安装使用；结构件之间的连接全部采用标准紧固件，后期维护时可快速拆解更换驱动部件或传感元件，无需整体拆卸装置。
