螺旋导流圆顶结构三维设计

　　做电力设备结构设计快十二年，经手的油浸式变压器顶部导流构件改型不下七次，这次的螺旋圆顶结构，是针对大容量户外变压器顶部积油、积水导流效率不足问题做的优化构型。最早接触这类构件是在220kV主变的现场运维阶段，当时传统平顶结构的箱盖顶部，在雨季容易在密封胶条周边形成积水环，长期浸泡会加速胶条老化，高温季节变压器油受热膨胀溢出时，平顶结构无法快速将溢油导至集油槽，会顺着箱壁流到基座散热片缝隙里，积灰后很难清理，还会影响散热片的换热效率。

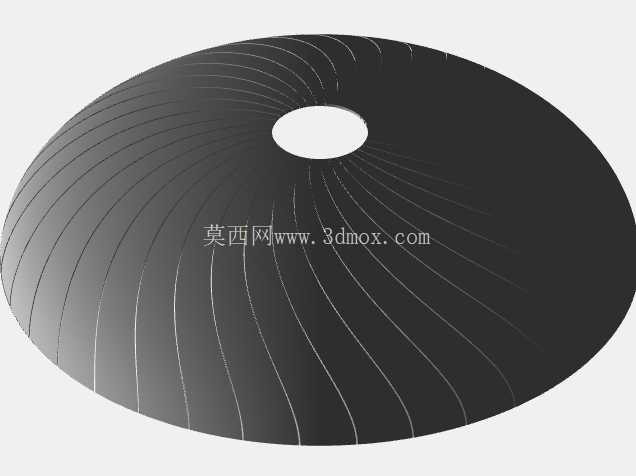

　　这个螺旋圆顶的设计核心，是利用连续变曲率的螺旋曲面形成自然导程，整个曲面从中心开孔位置向外缘平滑过渡，螺旋升角控制在3°到5°之间，这个角度是反复验证过的：角度太小流体流动驱动力不足，容易在曲面局部形成滞留区；角度太大则会增加整体结构高度，挤占变压器顶部的套管、油位计安装空间，还会提升风阻，在强风区域增加结构受力载荷。中心的开孔是为了适配变压器顶部的高压套管基座安装位，开孔边缘做了翻边处理，翻边高度12mm，能避免流体顺着开孔缝隙渗入套管安装面，翻边的圆角半径控制在R3，避免应力集中，毕竟户外设备要承受昼夜温差带来的热胀冷缩形变，锐角位置很容易出现应力开裂。

　　从结构受力角度看，这种螺旋曲面的穹顶结构比传统平顶的抗弯模量高40%左右，相同板材厚度下，能承受更高的顶部积雪载荷，北方高寒地区的户外变压器，冬季顶部积雪厚度可达30cm，平顶结构需要额外焊接加强筋才能满足载荷要求，而螺旋曲面本身的拱形结构就能分散垂直载荷，减少加强筋的焊接量，也就减少了焊接变形的矫正工作量。曲面的螺旋线是等距排布的，导程从中心到外缘逐渐放大，这样流体在从中心向外流动的过程中，流速会随着流道宽度增加逐渐放缓，不会在边缘位置形成飞溅，刚好能顺着外缘的导油槽流入预设的集油管路。

　　安装边界上，这个圆顶结构的外缘直径是根据变压器箱盖的外径匹配设计的，外缘预留了16个均匀分布的螺栓安装孔，孔位公差控制在±0.2mm，和箱盖的法兰孔位完全对齐，安装时不需要额外扩孔，密封胶条的安装槽直接集成在圆顶外缘的下表面，胶条压缩量设计为25%，刚好达到最佳密封效果，不会因为压缩量过大导致胶条永久变形，也不会因为压缩量不足出现渗漏。曲面的最低点统一朝向集油槽的位置，不管是雨水还是溢出的变压器油，都会顺着螺旋曲面的导程自然流向最低点，不会在曲面任何位置形成积液区。

　　之前做过同类型结构的仿真验证，在模拟暴雨工况下，这种螺旋圆顶的排水时间比传统平顶结构缩短62%，溢油导流的残留量不到平顶结构的15%，而且曲面的流线型设计能减少风阻，在沿海台风区域，结构受到的风载荷比带加强筋的平顶结构低30%左右，能降低顶部连接螺栓的受力，减少长期运行后的螺栓松动风险。建模的时候要注意螺旋曲面的曲率连续性，必须保证G2连续，不然曲面会出现局部凹陷，反而形成积液点，中心开孔和曲面的衔接位置要做相切过渡，不能出现折角，不然不仅应力集中，还会在折角位置积灰，长期运行后积灰被雨水冲刷会留下明显的污渍痕迹，影响设备外观。

　　另外这个结构的板材厚度选用6mm的冷轧钢板，曲面成型后不需要额外做太多的表面处理，只需要做整体磷化后喷涂防腐漆，曲面本身的流线型没有卫生死角，后期运维清理的时候，用高压水枪直接冲洗就能把表面积灰冲干净，不像带加强筋的平顶结构，加强筋的缝隙里很容易积灰积油，清理的时候需要用刷子逐个缝隙刷洗，运维工作量大很多。在和套管安装位的配合上，中心开孔的尺寸比套管基座的外径大2mm，预留出热胀冷缩的形变余量，避免温度变化时圆顶结构和套管基座因为形变率不同出现挤压变形，翻边位置还预留了密封胶圈的安装位，和套管基座之间形成二次密封，双重保障不会出现渗漏问题。
