三爪支撑式螺旋顶升承重机构设计

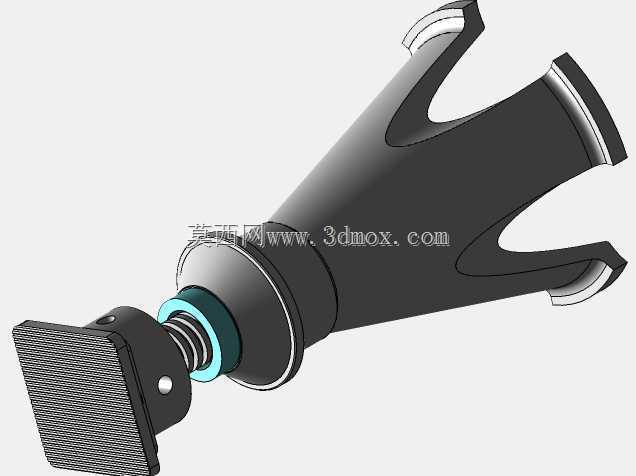

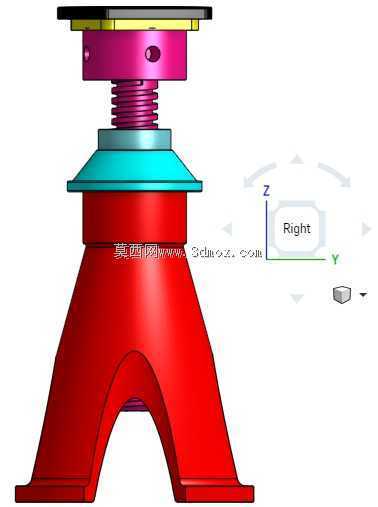

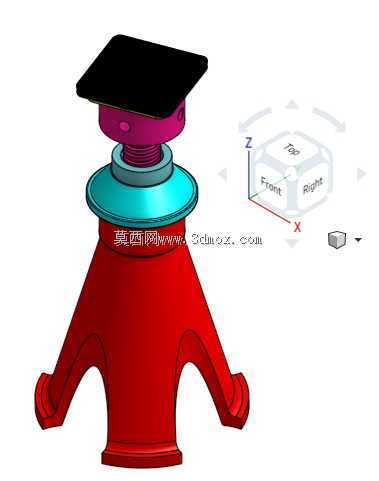

　　这款螺旋顶升结构采用三爪式底座布局，在设备检修、小型构件安装、工装调平场景中有着极高的适配性，区别于液压顶升结构的密封依赖，纯机械螺旋传动的形式不存在漏油、泄压失稳的风险，在无动力野外作业、长期承重保压的工位上优势明显。从结构设计逻辑来看，底座的三个支脚采用120°均布的外扩式构型，支脚末端做了圆弧过渡的加宽处理，能够在不平整的硬质地面、工装平台表面分散承重压强，避免局部应力集中导致的底座变形，同时支脚的外扩角度经过反复校核，在最大顶升高度下整机的倾覆力矩仍能满足1.5倍额定承重的稳定要求，不会出现侧翻风险。顶部的承托台采用方形平面设计，表面做了防滑纹理处理，能够适配不同底面形态的被顶升物件，不管是设备的机脚、

　　钢结构的横梁还是工装的支撑面，都能保证接触贴合度，避免顶升过程中出现物件滑移。中间的螺旋副采用梯形螺纹传动，螺纹升角设计在自锁区间内，即便没有额外的锁止结构，承重状态下也不会出现螺母回转下落的问题，传动段的螺母外侧设置了加宽的操作法兰盘，既可以穿入撬杆手动旋转操作，也能适配电动扳手的快速驱动，兼顾手动微调与快速顶升的使用需求。在安装边界与尺寸适配方面，该结构收拢状态下的整体高度适配低矮空间的顶升作业，支脚展开后的最大外接圆直径能够保证在狭窄工位内的放置需求，顶部承托台的尺寸覆盖常规小型设备机脚的接触面积，不需要额外加装过渡垫板即可直接使用。各部件的连接位置做了圆角过渡处理，避免应力集中导致的部件断裂，

　　螺旋副的配合段预留了润滑脂存储槽，长期使用过程中可以存储润滑介质，降低螺纹磨损，延长整机使用寿命。在实际使用场景中，这类螺旋顶升结构常被用于小型机电设备安装时的水平度微调、汽修场景中的轻型构件支撑、工装夹具的高度调整，相比液压类顶升工具，它的维护成本极低，不需要定期更换密封件、补充液压油，在低温、高粉尘的恶劣工况下也能稳定工作，不会因为温度变化导致液压介质黏度变化影响顶升手感，也不会因为粉尘进入密封件导致内部磨损漏油。设计过程中针对螺旋副的受力做了专门的校核，螺纹牙的接触应力、螺杆的压杆稳定性都经过参数化验算，保证在额定承重范围内各部件的变形量都在允许区间内，不会因为长期承重出现塑性变形。底座的三个支脚与中心螺母座采用一体化的构型设计，减少了连接部件的数量，既提升了整体结构强度，也降低了装配复杂度，生产过程中可以通过铸造成型后做少量机加工即可完成主体加工，量产成本可控。
