工业用翅片式蒸发器结构三维设计

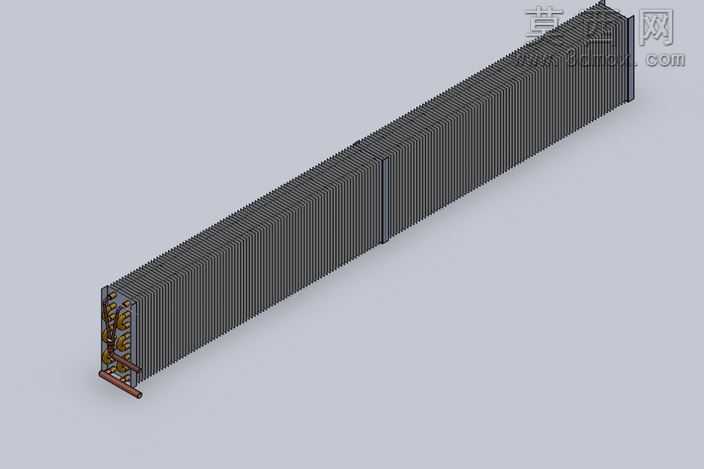

本作品为工业制冷系统配套的翅片式蒸发器三维建模成果，建模过程依托三维参数化设计逻辑完成，整体采用自顶向下的设计思路，先确定蒸发器的整体换热功率匹配尺寸，再逐层拆分内部组件完成细节构建。模型整体为长条形卧式结构，主体换热段采用密集排布的平直翅片结构，建模时通过线性阵列命令完成翅片组的快速排布，同时严格控制翅片间距、翅片厚度参数，保证换热面积的计算精度，翅片与内部换热管的装配位置采用同轴配合约束，还原实际生产中胀管连接的装配关系。端部的管箱与介质进出口结构采用实体建模完成，对进出口的接管法兰、端盖密封结构做了细节还原，端部的支撑脚结构通过焊接约束模拟实际连接形式，保证整体结构的支撑稳定性。渲染阶段采用哑光金属材质模拟翅片的铝合金材质属性，对换热管采用紫铜材质参数设置，端部的碳钢支撑结构采用深灰色哑光金属材质，通过环境光遮蔽效果突出翅片组的层叠结构，清晰展现内部流道与外部散热结构的位置关系。设计过程中充分考虑蒸发器的实际使用场景，对介质流通的管程结构做了连续化建模，避免出现流道断差，同时对翅片的翻边结构做了简化处理，在保证结构展示精度的前提下控制模型整体面数，方便后续进行装配干涉检查、换热仿真分析等二次应用，整体模型完整还原了翅片式蒸发器的核心结构特征，可用于制冷设备的结构展示、装配教学以及产品改型设计参考。
