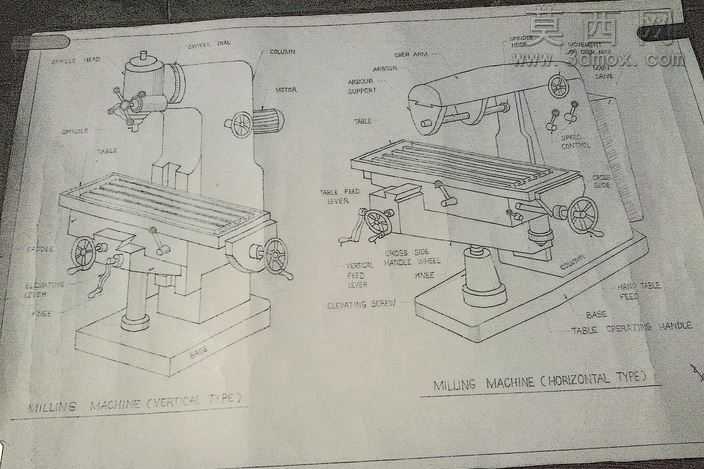

立式卧式两类铣床等距结构三维设计

本次三维建模围绕立式、卧式两类通用铣床展开，以等距轴测视角为核心呈现逻辑，完整还原两类铣床的整机结构与核心操作部件布局。建模前期先梳理两类铣床的结构共性与差异：两类设备均采用厚重铸铁床身作为承载基座，搭配可多向移动的矩形工作台、进给操作手轮、主轴驱动单元，但立式铣床主轴为垂直布置，悬梁支撑立式铣头结构，卧式铣床主轴为水平布置，搭配可调整角度的悬梁与刀杆支撑结构。建模过程中优先搭建整机基准坐标系，以床身底部安装面为基准平面，先完成床身主体的实体建模，通过拉伸、拔模、倒角特征还原铸铁床身的厚重质感与安装定位结构，再依次搭建工作台的纵向、横向、垂向进给导轨结构，还原手轮、刻度盘、锁紧手柄等操作部件的细节，确保各运动部件的装配位置符合真实铣床的运动逻辑。材质渲染阶段，针对床身、导轨等铸铁部件赋予哑光灰铸铁材质，添加细微的铸造纹理与使用磨损质感，针对操作手轮、手柄等操作件赋予黑色酚醛塑料材质，针对工作台面、导轨滑动面赋予磨削加工后的金属亮面质感，区分加工面与非加工面的视觉差异。等距视图的呈现方式规避了透视视角的近大远小变形，能够清晰展示两类铣床的整体轮廓、部件相对位置与操作空间布局，方便使用者快速理解立式铣床与卧式铣床的结构差异，可作为机床结构教学、设备认知、非标机床改造设计的参考三维素材，建模过程中严格遵循通用铣床的结构比例，各部件的尺寸比例、安装位置均符合常规万能铣床的设计规范，没有出现结构错位、比例失调的问题，完整呈现了两类铣床从基座到主轴端的全部核心结构。
