莫尔斯旋转中心车床专用工装结构

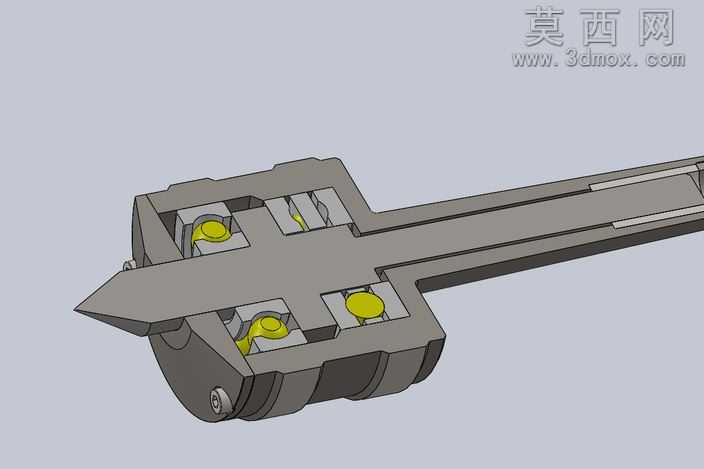

本作品为适配车床使用的莫尔斯旋转中心配套工装结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数预留，确保结构符合实际机加工场景的使用需求。整体结构以长条形主体基座为核心承载部件，基座前端设计为锥形定位结构，可与车床主轴端的莫尔斯锥孔实现精准贴合定位，保证工装安装后的同轴度精度，避免加工过程中出现偏摆误差。基座主体上开设多组规则排布的嵌装槽位，槽位内装配有黄色标识的活动定位组件，每个组件都设计有对应的圆弧限位结构与弹性复位结构，可在旋转作业过程中实现对工件的自适应定心夹持，适配不同直径规格的轴类工件装夹需求。建模过程中对所有活动部件都做了运动仿真校验，确认各组件在旋转作业时不会出现运动干涉，活动部件的行程范围完全覆盖设计要求的装夹区间。材质分配上，主体基座部分采用合金结构钢材质参数设置，表面做了发黑处理的材质质感表现，还原工装实际使用中的耐磨防锈表面特性；活动定位组件采用铜合金材质设置，利用铜材质较软的特性避免装夹时划伤工件表面，同时具备良好的自润滑性能，减少旋转过程中的部件磨损；紧固件部分采用标准不锈钢材质参数，还原标准件的金属光泽与表面细节。渲染阶段采用工业产品常用的柔和均匀布光方案，既清晰展现各部件的结构轮廓与装配关系，也通过材质反光差异区分不同功能的组件，让整体结构的功能分区一目了然。设计思路围绕车床加工时的工件定心需求展开，摒弃传统固定顶尖无法适配异形工件、易磨损工件端面的缺陷，通过多组活动定位组件的同步浮动，实现工件装夹时的自动找正，降低操作人员装夹找正的时间成本，同时旋转式的结构设计可跟随工件同步转动，减少顶尖与工件端面的摩擦损耗，延长工装使用寿命，也能提升加工过程中的工件旋转稳定性，保障加工精度。
