工业循环冷却塔配套管路集成装置

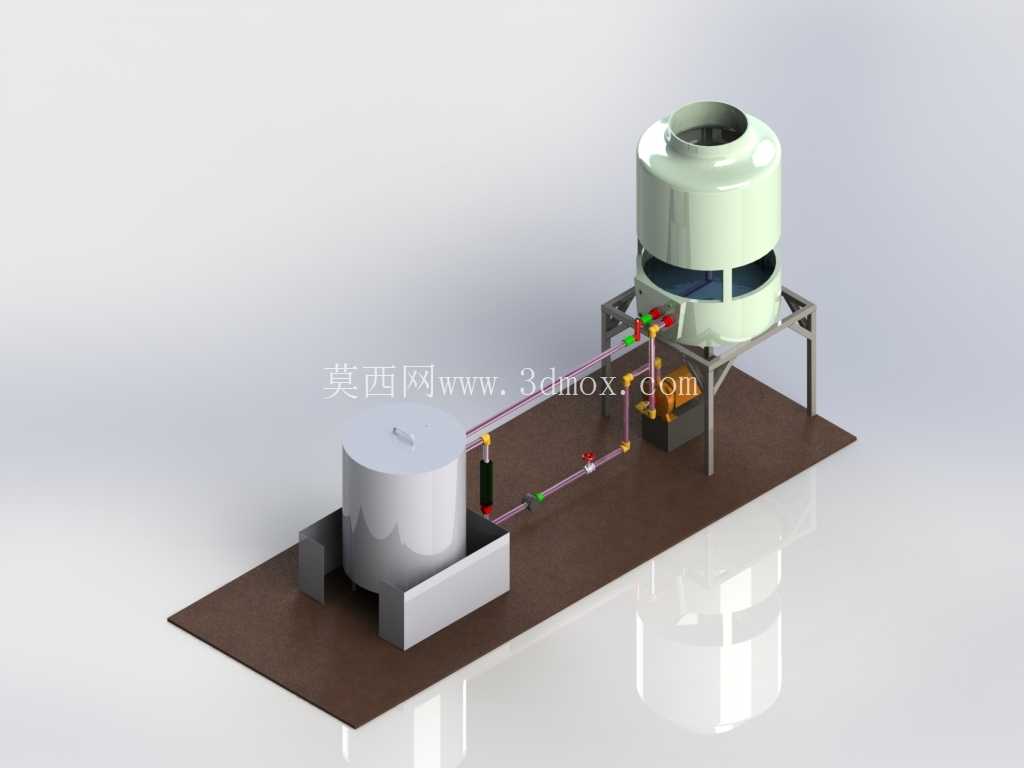

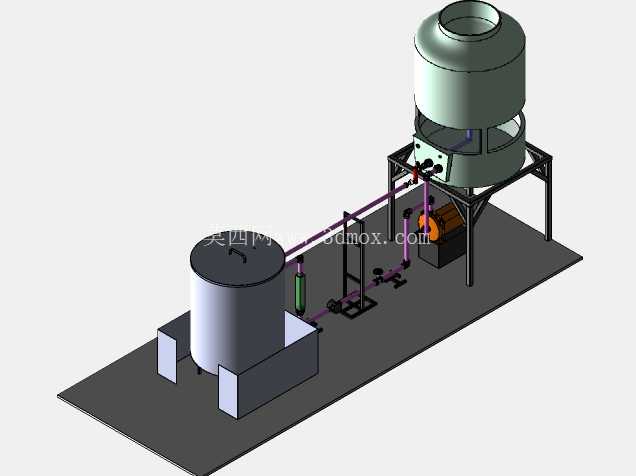

　　这套集成式冷却循环装置，主要面向中小型工业生产场景的闭式循环冷却需求，常见应用在注塑车间温控、小型发电机组散热、实验台冷却介质循环这类需要持续带走工艺热量的工况中，区别于大型工业冷却塔的分散式安装，这套装置把储水、换热、输送、检测几个功能模块做了集成化的撬装设计，现场只需要对接工艺设备的进出水口、补水管路和供电接口就能投入使用，省去了现场分散配管、搭建设备支架的大量施工工作量。

　　从实际功能来看，整套装置的核心逻辑是通过冷却塔的风冷换热把循环水携带的工艺热量散到外界环境中，下方的立式储水罐承担缓冲容积的作用，避免系统因为水量波动出现水泵气蚀、补水频繁启停的问题，管路上配置的立式过滤组件可以拦截循环水中的焊渣、锈蚀杂质，避免杂质进入冷却塔布水器或者工艺设备的冷却流道造成堵塞，不同管段设置的手动阀门可以在设备检修的时候切断对应区段的介质，不需要把整个系统的存水全部排空，减少检修的排水和后续补水工作量。

　　设计层面上，整套装置的支架全部采用标准型钢焊接成型，冷却塔的安装支架做了加高处理，一方面是让冷却塔的出风口高度避开周边设备的遮挡，保证横流通风的散热效率，另一方面给下方的管路、阀门和水泵留出足够的操作空间，日常开关阀门、更换过滤滤芯的时候不需要俯身到贴近地面的位置操作，符合现场运维的人机工程要求。储水罐旁设置的两个混凝土质感的配重块，是为了抵消水泵运行时产生的振动，避免装置长期运行出现支架移位、管路接口松动渗漏的问题，储水罐的液位检测接口预留在罐体侧下方，方便后续加装液位传感器实现自动补水控制。

　　安装边界方面，整套撬装底座采用矩形钢板焊接成型，整体占地面积控制在小范围区域内，不需要做特别厚重的混凝土基础，只要地面平整度满足承重要求就可以放置，冷却塔顶部的出风口距离地面的高度经过核算，既保证了排风不会直吹到周边低矮设备，也不会因为高度过高导致运输时超高超限，整套装置可以整体装车运输，不需要拆分塔体、管路和储水单元，到现场之后不需要二次组装配管。管路的走向全部做了横平竖直的排布设计，不同功能的管路做了管径区分，主循环管路采用大管径设计降低水流阻力，旁通的过滤、检测支路采用小管径，既满足功能需求也控制了整体的制造成本，管路的支架全部固定在主撬装底座上，不会因为运输过程中的颠簸出现管路变形、接口错位的问题。

　　在细节设计上，水泵的安装位置做了减震垫预留位，运行时的振动不会直接传递到支架和塔体上，降低整套装置运行时的噪音传递，冷却塔的集水盘和下方管路的对接处做了变径过渡，避免水流从塔体落下的时候夹带空气进入循环管路造成气阻，储水罐的顶部预留了排气口，避免系统注水的时候罐内积存空气导致水循环不畅。整套装置的所有外露管路接口都做了统一的法兰标准配置，和市面上常规的工业循环水管路配件可以直接互换，后续运维更换配件的时候不需要专门定制非标准件，降低了长期使用的维护成本。
