液压冲击式水轮齿轮叶片结构设计

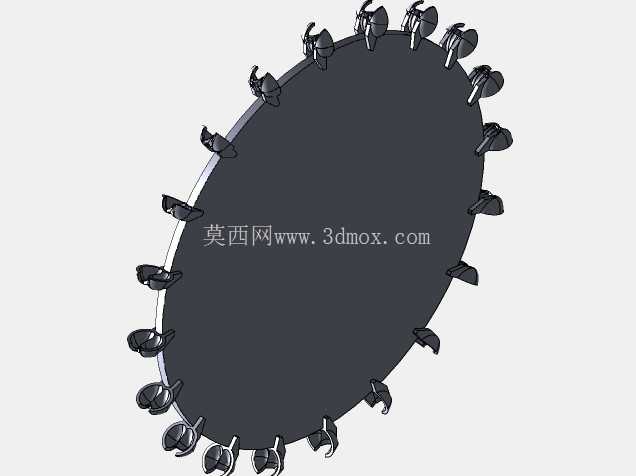

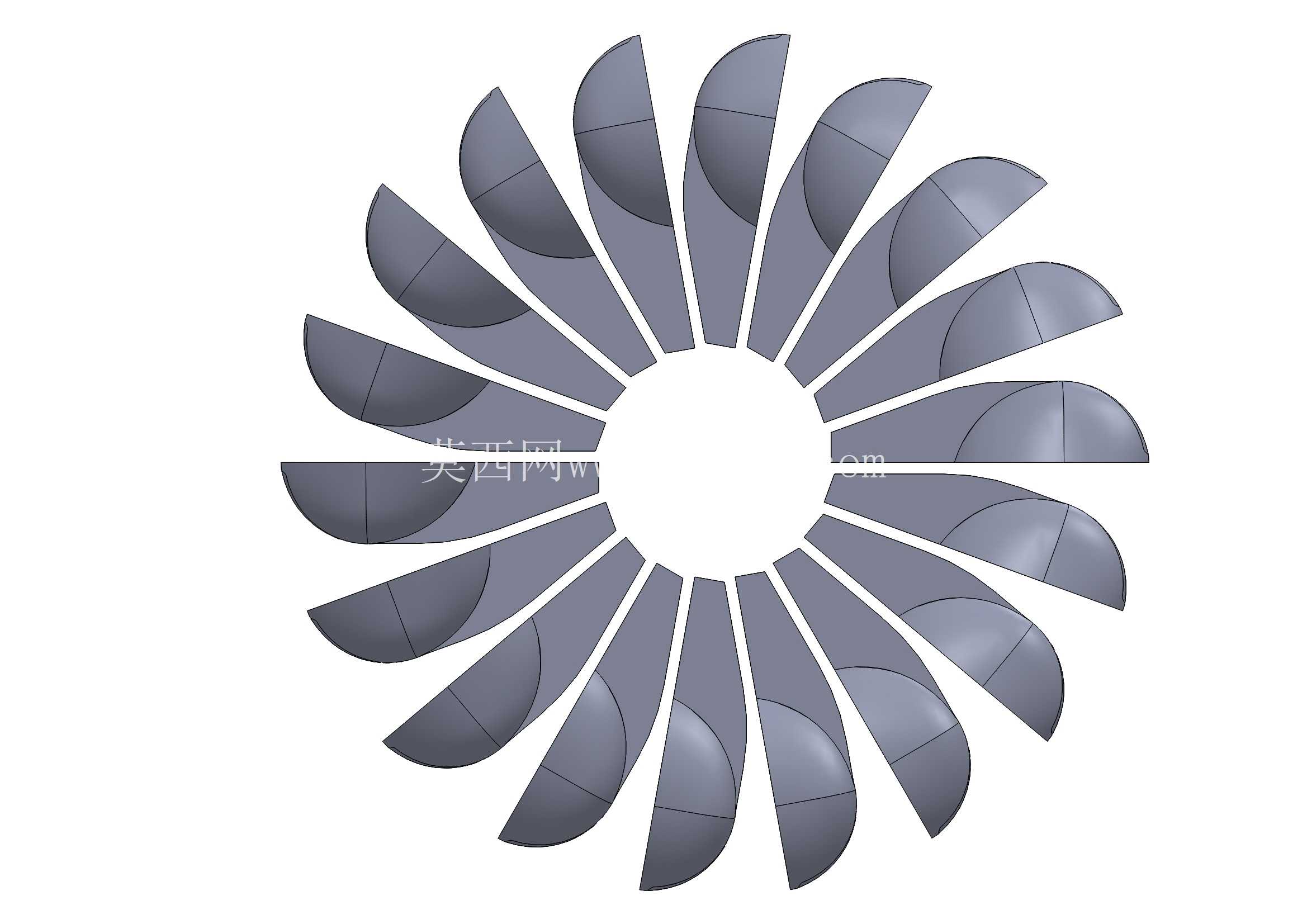

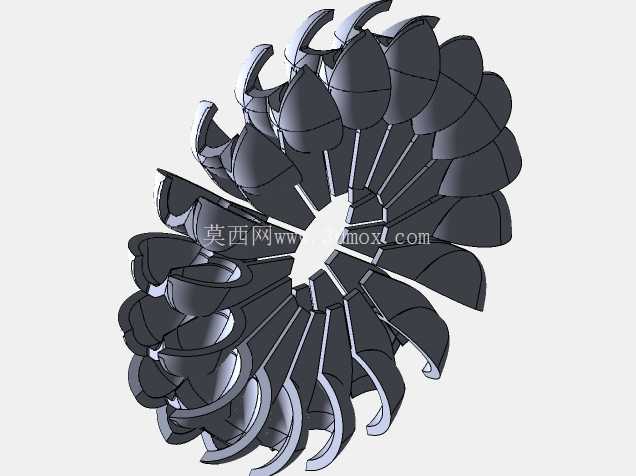

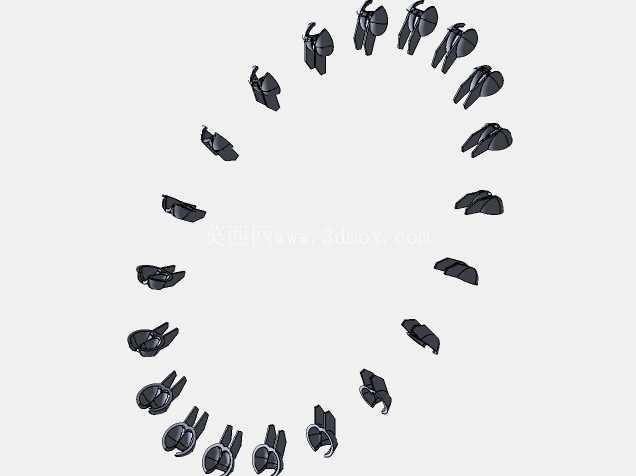

　　这套齿轮叶片结构主要面向小型水力驱动场景设计，可适配低水头径流式微型水力发电单元、山地引水渠水流能量回收装置、景观水循环系统动力输出端等应用场景，核心作用是将水流的冲击动能转化为旋转轴的扭矩输出，为后续连接的发电模块、小型提水机构或者传动组件提供稳定的动力输入。从结构功能来看，整套组件采用勺型叶片沿轮毂圆周等距排布的设计，每个叶片的曲面都经过流体受力优化，迎水面的内凹弧度可以最大程度承接液压喷射或者自然水流的冲击力，叶片出水侧的平滑曲面则能减少水流脱离时的紊流阻力，避免能量在叶片尾端无谓耗散。

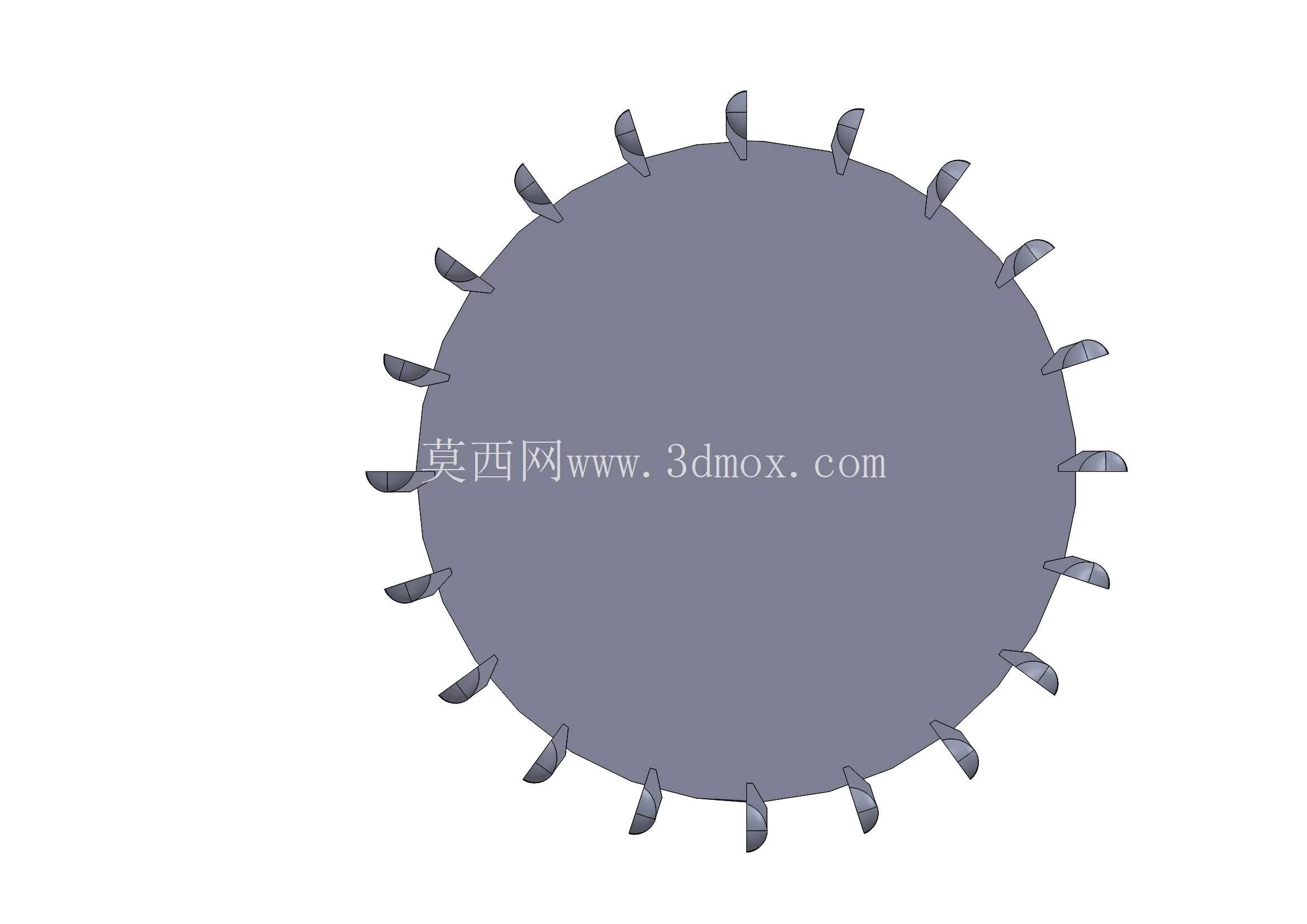

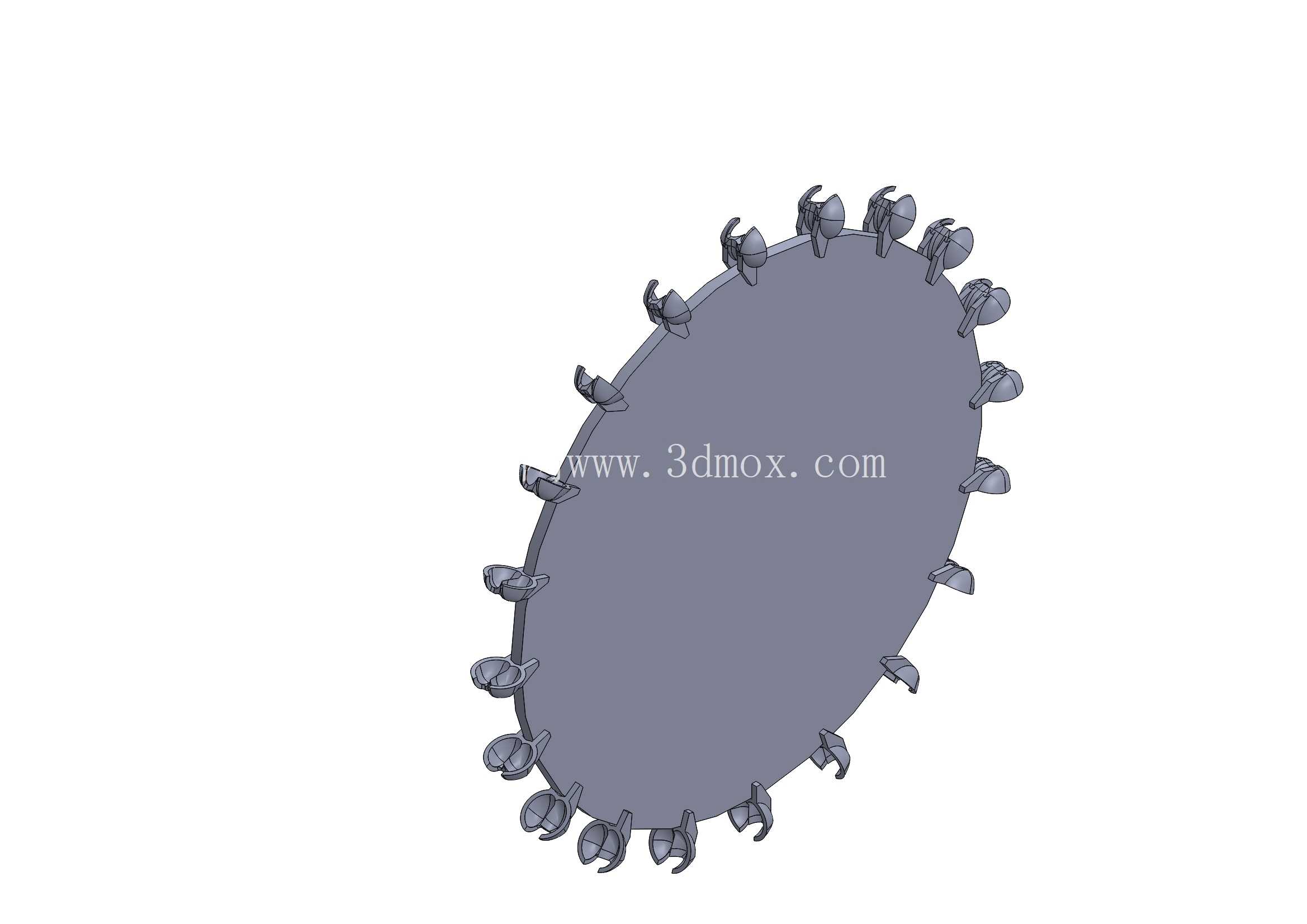

　　轮毂部分采用分体式法兰连接结构，中心预留标准传动轴安装孔位，法兰端面均匀分布的螺栓孔可以适配不同直径的输出轴连接需求，现场安装时不需要额外定制转接法兰，就能和常规的联轴器、轴承座组件完成对接。设计过程中优先考虑了工况适配性，叶片的数量可以根据实际的水流流量、水头压力参数做灵活调整，当应用场景的水流流量偏大、水头偏低时，可以适当增加叶片数量，提升单圈旋转过程中的水流承接面积，保证低流速下也能获得足够的启动扭矩；如果场景内的水流压力较高、喷射流速快，则可以适当减少叶片数量，降低叶片自身旋转过程中的风阻和水阻，提升高转速下的能量转换效率。

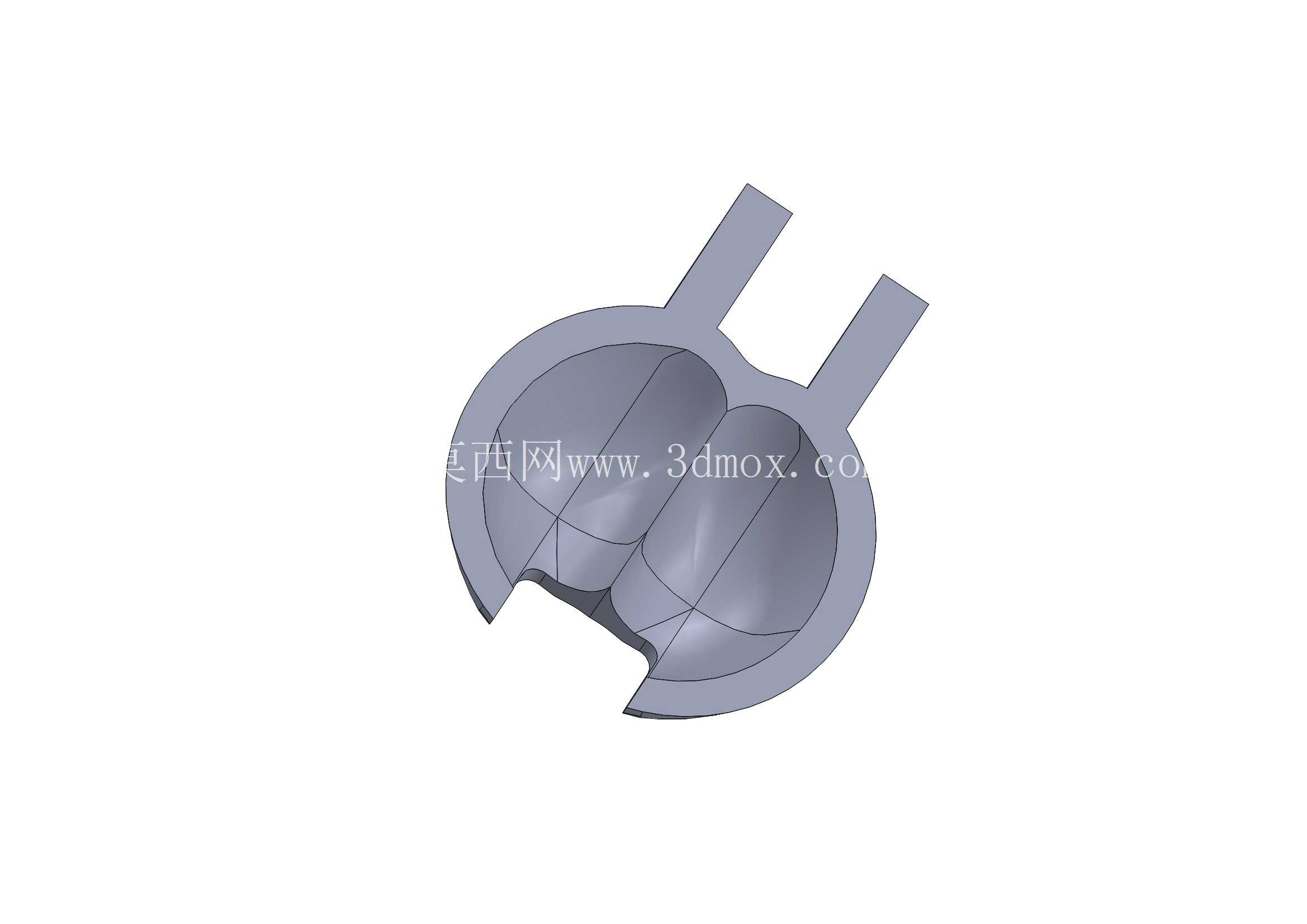

　　叶片与轮毂的连接采用嵌入式定位加焊接固定的方式，每个叶片根部都做了加厚过渡处理，避免长期受水流交变应力作用出现根部断裂的问题，轮毂中心的轴孔内壁预留了键槽位，可根据传递扭矩的大小选择平键或者花键连接，防止大负载下轴与轮毂出现相对滑动。从安装边界来看，整套叶轮组件的轴向安装尺寸可以根据配套的机架宽度做适配调整，叶片的外圆直径根据设计流量匹配，安装时需要保证叶片最外圆与外部导流罩的内壁保留均匀的间隙，间隙值控制在叶片直径的千分之五到千分之八区间，既避免叶片旋转时与罩体发生剐蹭，也不会因为间隙过大导致水流从侧边泄漏损失能量。

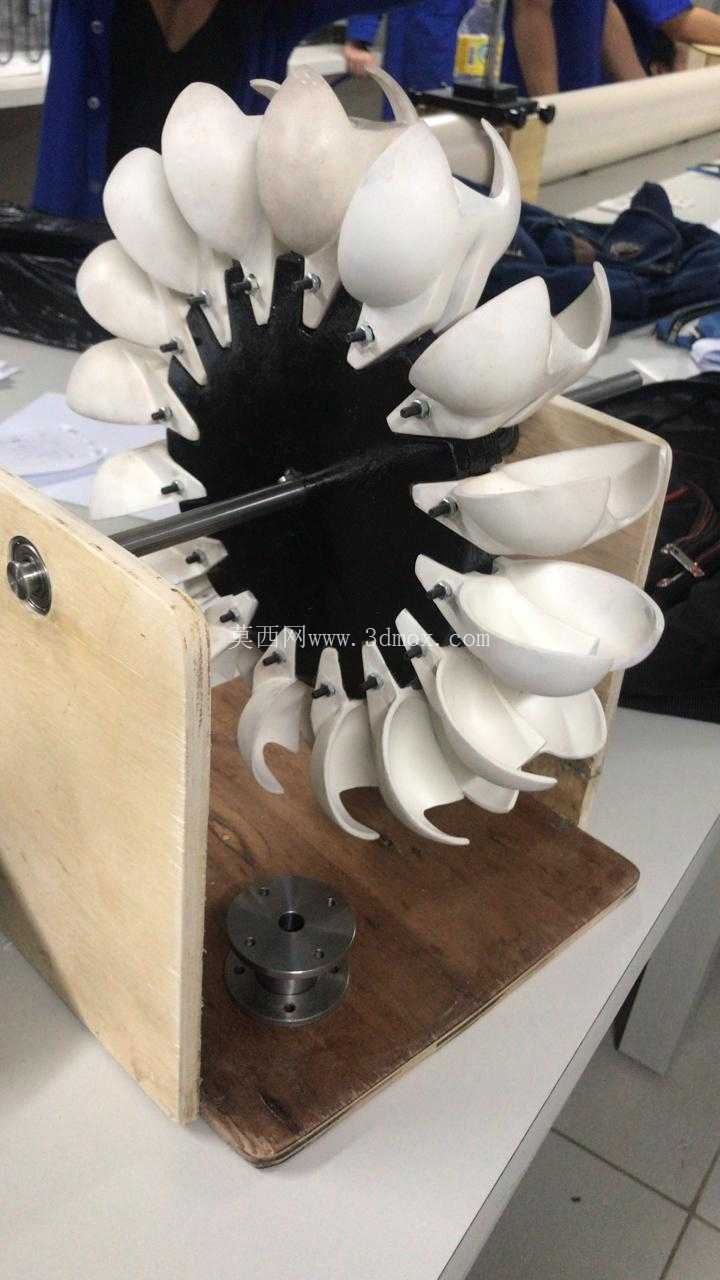

　　配套的安装底座采用木质垫板加金属法兰的组合结构，垫板上预留的长条形安装孔可以兼容不同孔距的轴承座固定需求，现场安装时可以通过调整轴承座的位置来张紧后续连接的传动皮带，或者调整传动轴的同轴度误差。实际应用中，这套结构不需要复杂的配套管路，只要保证水流以合适的角度冲击到叶片的迎水面，就能稳定输出旋转动力，相比传统的封闭式水轮机结构，它的维护成本更低，叶片出现磨损或者损坏时可以单独更换对应位置的叶片，不需要整体拆卸轮毂和传动轴，适合在偏远山区的微型水电项目、工厂冷却水系统余能回收场景中使用，能够在不额外消耗电能的前提下，把原本浪费的水流动能转化为可用的机械动力，降低配套设备的运行能耗。在流体特性匹配上，叶片的曲面曲率经过反复调整，能够适应含少量泥沙的水流工况，曲面的光滑过渡设计不容易滞留泥沙等杂质，减少长期运行过程中的磨粒磨损，延长整套组件的使用寿命。轮毂部分做了中心对称的动平衡校正，出厂前可以根据实际的工作转速做动平衡调试，降低高转速运行时的振动幅度，减少对配套轴承和传动轴的冲击载荷，提升整套传动系统的运行稳定性。
