双罐式车载辅助供能氢燃料发生装置

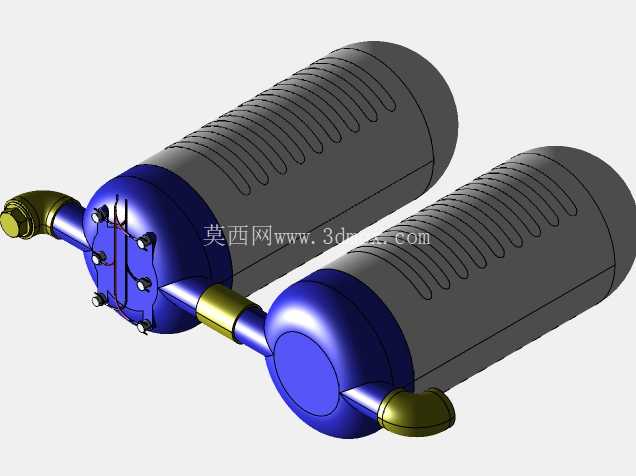

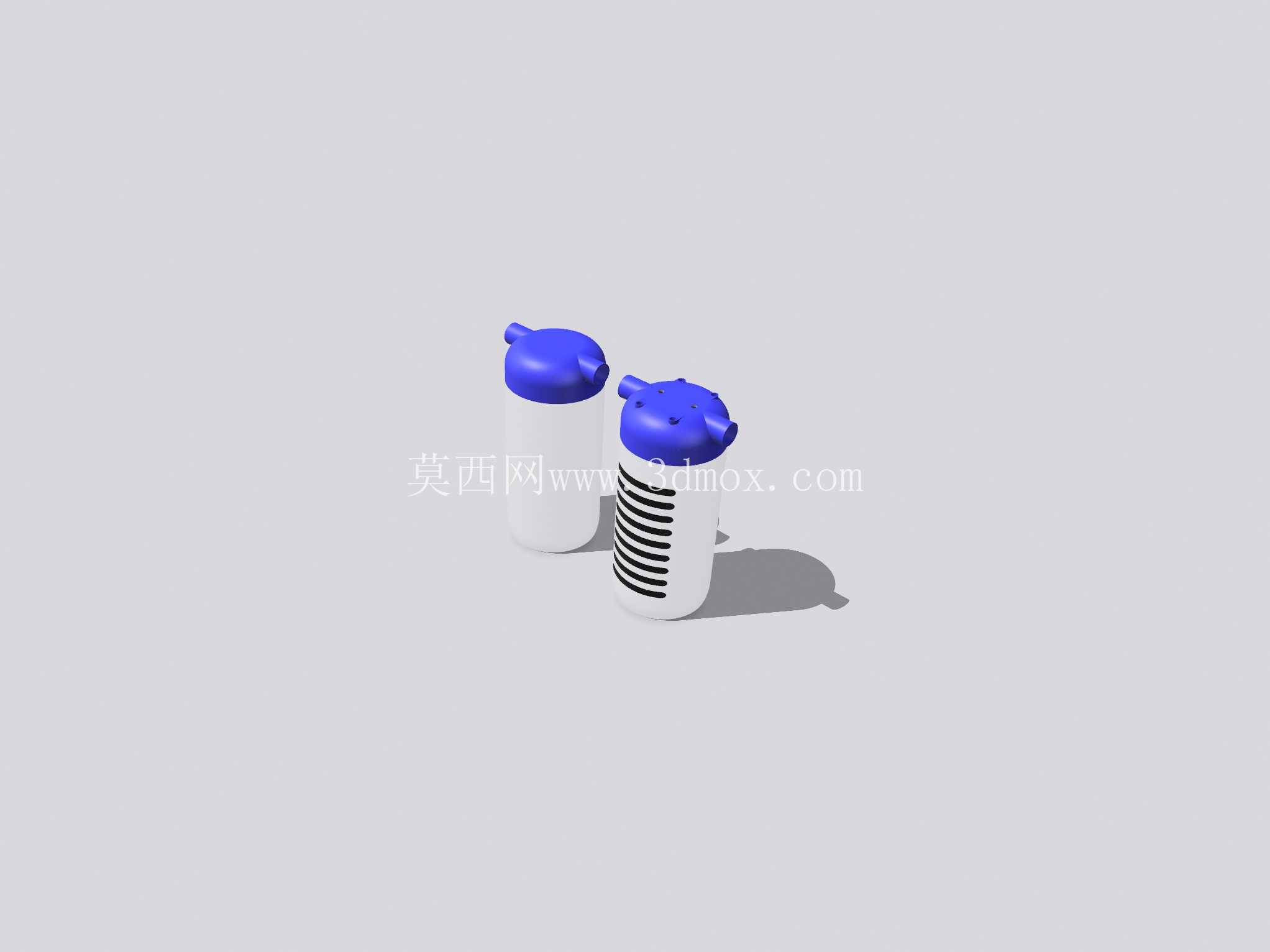

　　这套双罐体结构的氢燃料发生装置，核心定位是适配小功率移动场景的辅助供能需求，常见于小型内燃机辅助启动、户外便携电子设备补能、离网小型用电负载供电等场景，区别于工业级大规模制氢设备，整体结构紧凑，不需要复杂的外围配套设施，可直接依托12V车载直流电源完成核心反应过程的驱动，适配多数轻型车辆、小型作业装备的供电边界。从结构设计逻辑来看，采用双罐体并联布局并非随意选择，单罐结构在连续产气过程中容易出现反应液温度波动大、气液分离不彻底的问题，双罐设计可以实现反应过程的错峰配平，当一侧罐体处于反应峰值产气阶段时，另一侧可完成反应液的温度回调与杂质沉降，大幅降低输出氢气的带液率，避免后续气路出现积液堵塞的问题。

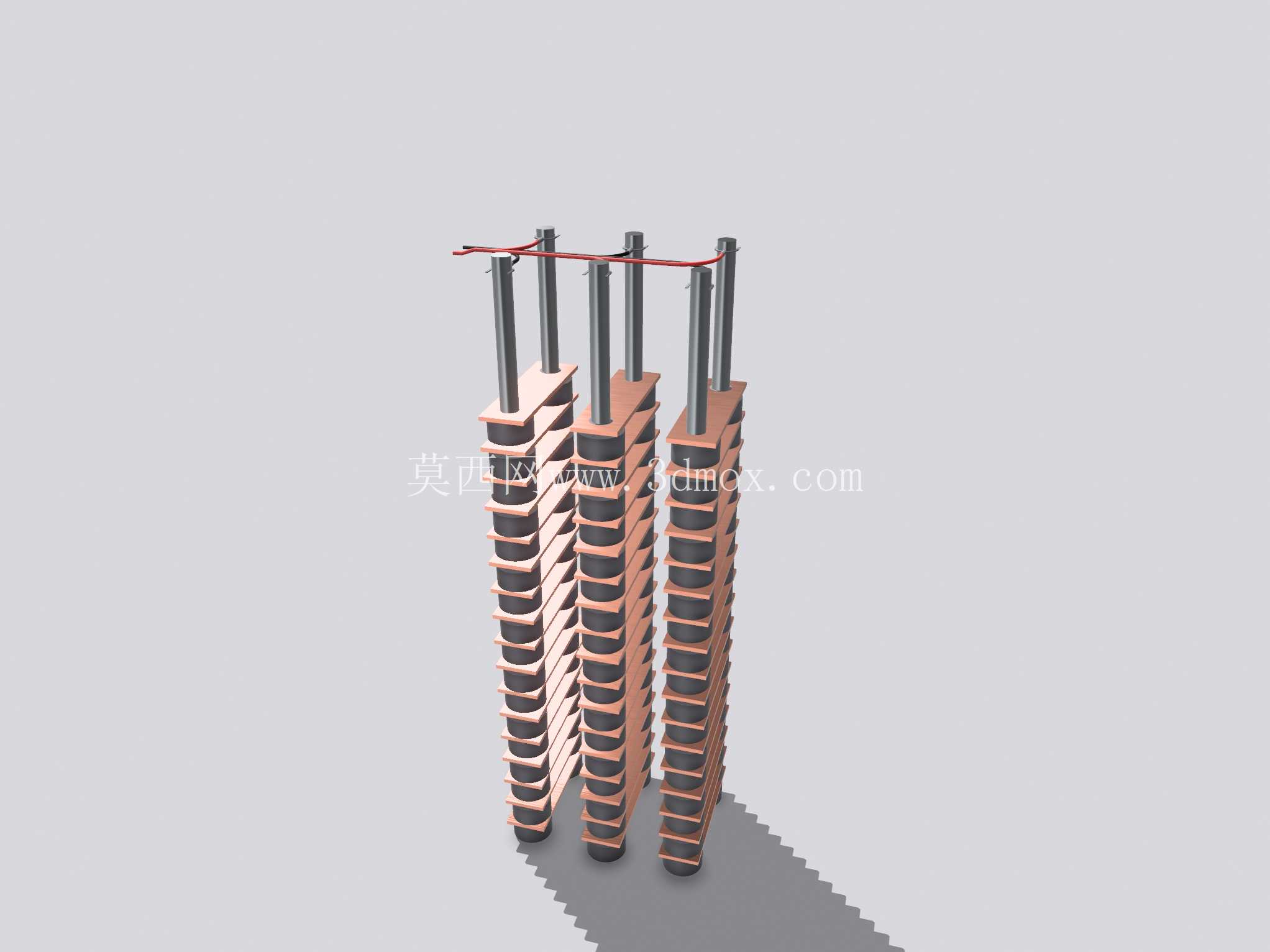

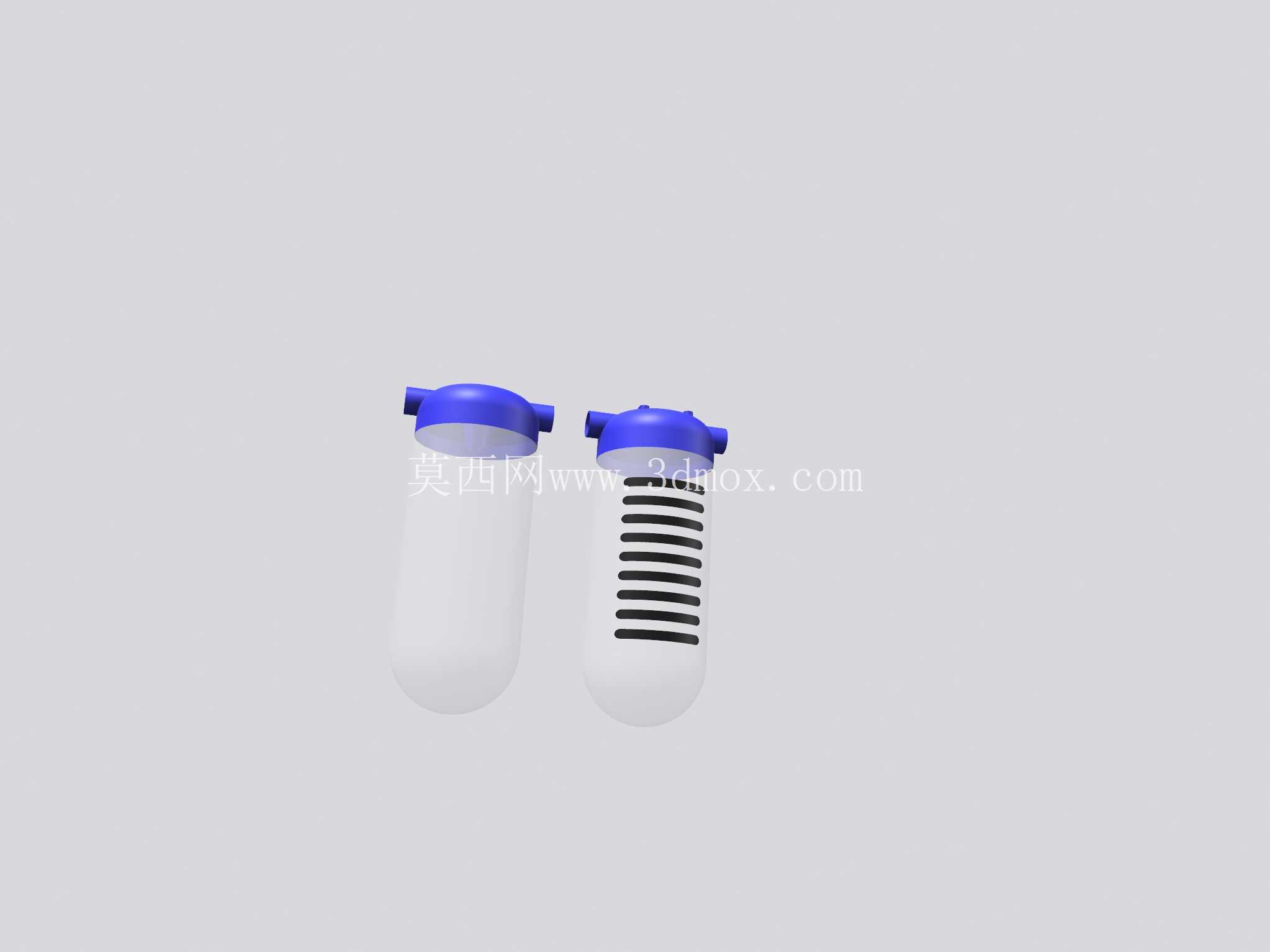

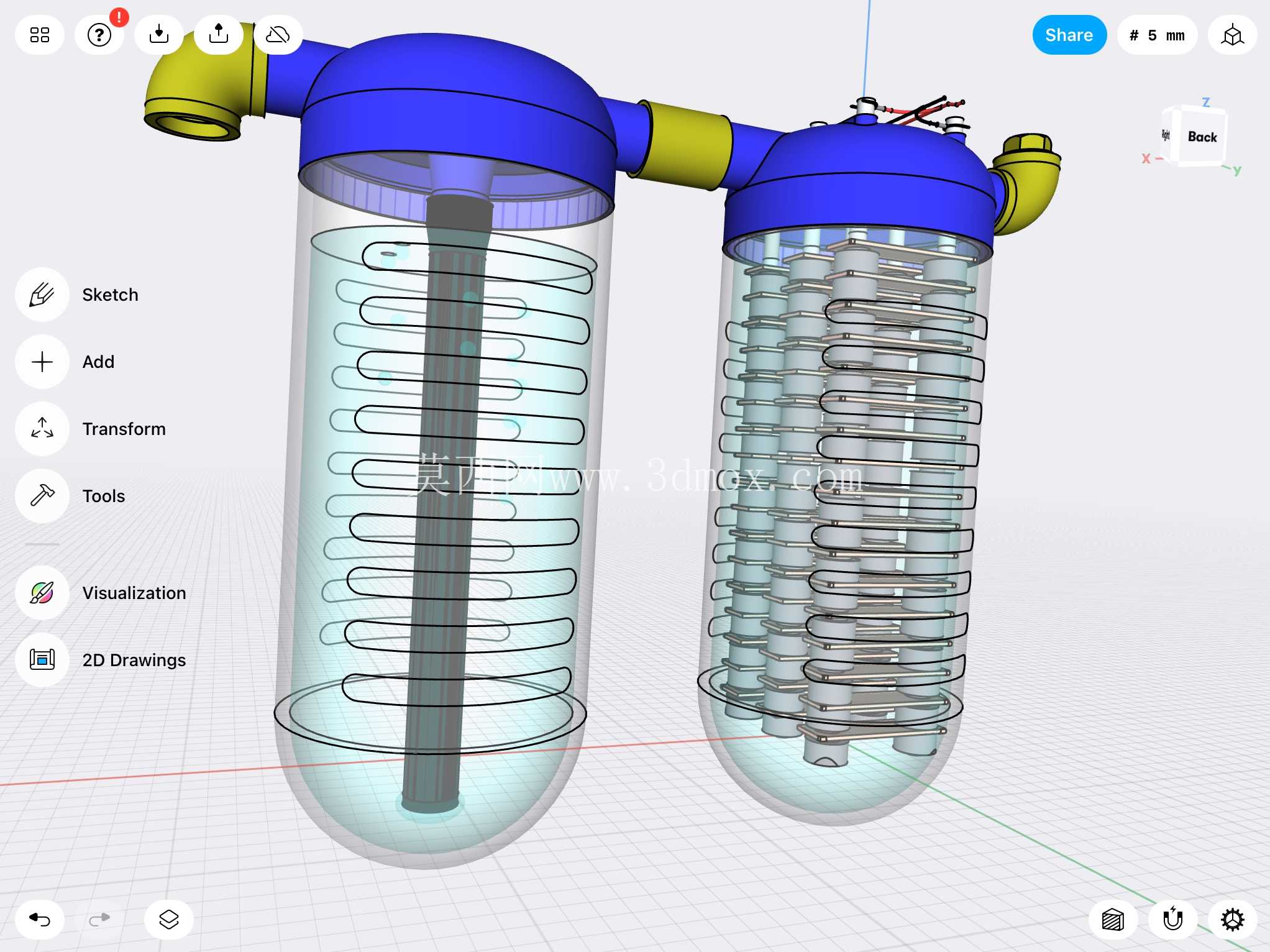

　　罐体上盖采用快拆式密封结构，搭配侧向快插式气路接口，接口处做了锥面密封设计，可兼容常规PU气管、尼龙气管的快速装配，不需要额外加工焊接法兰，现场安装时只需要匹配对应通径的管路即可完成气路连接，安装边界预留了足够的扳手操作空间，不会出现管路装配干涉的问题。罐体内部的核心换热结构采用螺旋盘管设计，盘管沿罐体内壁环形排布，中心预留反应电极的安装通道，这种排布方式可以最大化换热接触面积，反应过程中产生的多余热量可以通过盘管内的循环介质快速带出，维持罐内反应温度处于稳定区间，避免温度过高导致反应速率失控，同时螺旋结构的流道可以让反应过程中产生的气泡沿盘管螺旋路径上升，减少气泡在罐内的无序扰动，让输出气流的压力更平稳。罐体下半部分采用透明可视化结构设计，不是为了外观展示，而是方便运维人员直接观察内部反应液的液位高度、浑浊程度以及电极表面的积碳状态，不需要拆开罐体就能判断是否需要补充反应液、清理电极积垢，大幅降低日常运维的工作量。上盖与罐体之间采用径向密封结构，密封槽开设在上盖的配合端面，密封圈采用耐氢腐蚀的氟橡胶材质，可承受罐内微正压的工作状态，不会出现氢气渗漏的安全隐患。两个罐体之间的连接管路做了等径设计，避免通径突变导致的气流阻力激增，管路与罐体上盖的连接位置做了圆弧过渡，减少直角转弯带来的流阻损失。

　　从安装尺寸来看，整体双罐布局的横向占用空间适配多数轻型车辆的引擎舱空余安装位，罐体底部预留了标准的安装固定孔位，可直接通过抱箍或者螺栓固定在安装支架上，不需要额外制作复杂的转接工装。气路输出端预留了干燥模块的安装接口，后续可根据实际使用需求加装干燥过滤组件，进一步提升输出氢气的纯净度，适配对气源干燥度要求更高的使用场景。电极组件从罐体上盖中心位置垂直插入，接线端子位于上盖顶部，做了绝缘防护处理，可避免接线部位与金属上盖出现短路问题，接线端子的间距符合低压电气的安全间隙要求，即使在潮湿的使用环境下也不会出现爬电击穿的问题。

　　在实际应用中，这套装置不需要外接高压气源或者大功率供电，仅靠常规12V直流电源即可启动工作，非常适合户外作业、应急救援、车辆辅助节油等场景的使用需求，结构上没有复杂的运动部件，核心反应部件没有高频磨损的问题，长期使用的维护成本极低。设计过程中充分考虑了不同使用场景的安装兼容性，罐体的进出气接口采用通用的快插标准，可直接对接市面上多数常规气路元件，不需要定制特殊转接头，罐体的外形做了圆弧过渡处理，没有尖锐的棱角，在安装空间局促的场景下也不会划伤安装人员或者周边管线。内部螺旋盘管的固定方式采用多点限位卡扣，不需要焊接固定，后期如果需要更换盘管或者清理盘管表面的结垢，只需要拆开卡扣即可取出盘管，维护操作非常便捷。反应电极的固定结构采用可调式锁紧设计，可根据实际使用的反应液浓度调整电极的插入深度，匹配不同产气速率的需求，不需要重新加工电极安装位。
