八英寸带过滤功能法兰连接截止阀结构

　　在石化、市政给排水、暖通循环水、工业流体输送等管路系统中，大口径截止阀是承担管路截流、工况调节的核心承压元件，这款8英寸规格的截止阀集成了过滤功能，可在完成流体通断控制的同时，拦截管路内的焊渣、金属碎屑、固体杂质，避免下游精密设备、仪表、泵体被杂质卡涩或磨损，减少管路系统中单独加装过滤器的空间占用与安装成本，适配长距离输送管线、换热站进出口、工艺装置主管路等对介质清洁度有要求的工况场景。

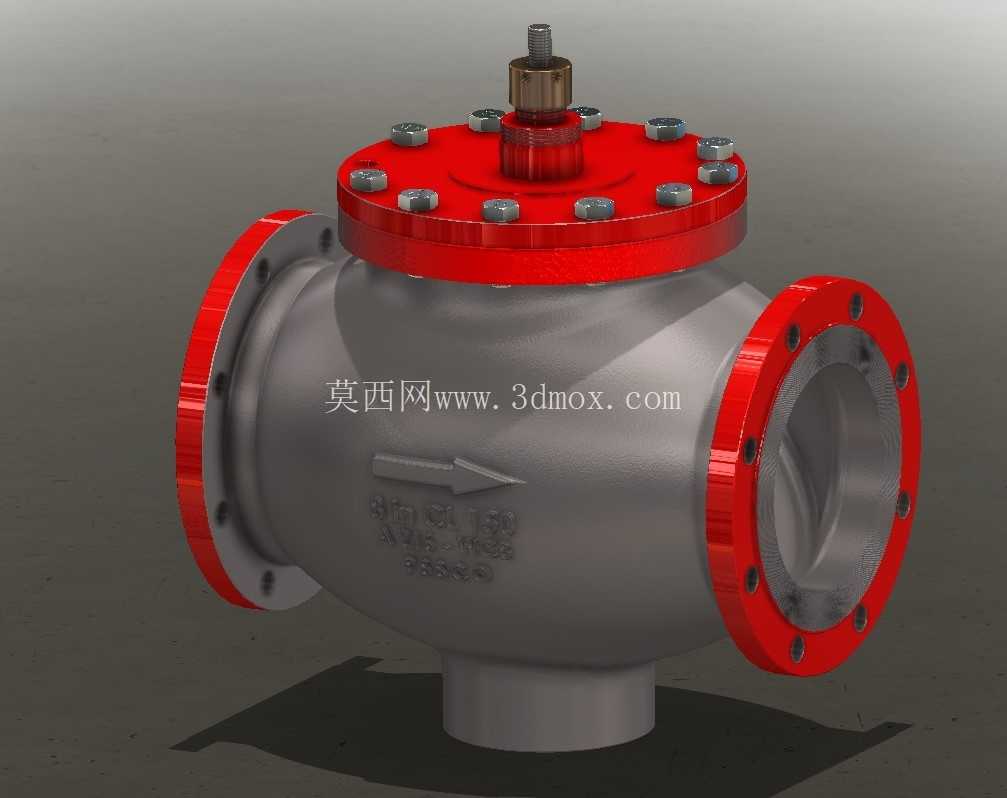

　　从结构设计逻辑来看，这款产品采用直通式阀体流道，阀体本体为铸造成型后精加工，流道内的箭头标识直接标注介质流向，可避免现场安装时出现方向装反的问题，降低施工失误概率。阀体两端采用法兰连接结构，法兰端面的密封面、螺栓孔位置严格匹配对应压力等级的法兰标准，安装时只需对齐法兰孔位、加装密封垫片后均匀锁紧螺栓即可完成对接，无需额外加工焊接坡口，适配现场快装、后期检修拆卸的需求。阀体底部设置的支撑座可在大口径管路安装时承担阀体自重，避免法兰连接处长期受阀体重量拉扯出现密封失效、螺栓疲劳的问题。

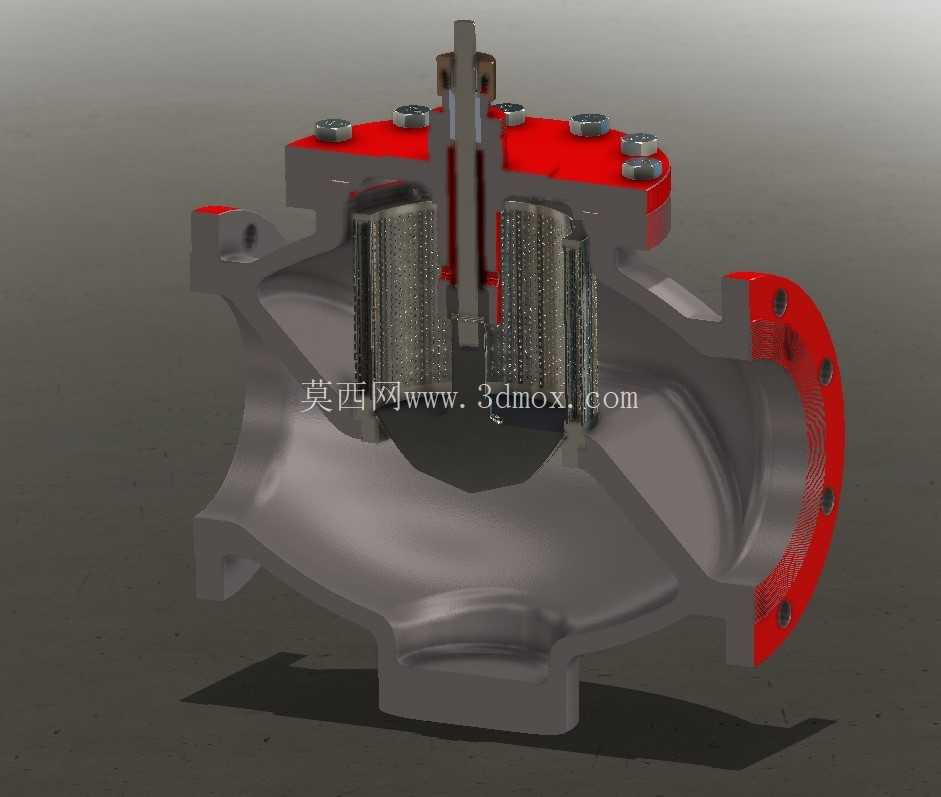

　　上阀盖部分采用螺栓压紧式连接，阀盖与阀体的密封面通过精加工保证平面度，多组均布的螺栓可均匀施加压紧力，保证高压工况下的密封可靠性，避免介质从阀盖结合面泄漏。阀杆部位采用多级密封结构，既可以保证阀杆升降动作的顺畅性，又能防止介质沿阀杆间隙外漏，适配水、油品、无强腐蚀性的工业气体等多种介质的输送工况。内置的过滤结构直接集成在阀腔入口侧，介质进入阀体后首先经过过滤元件拦截杂质，再流经阀瓣与阀座形成的截流面，无需额外设置过滤腔体，整体结构紧凑，流道阻力相比单独串联截止阀与过滤器的方案降低约15%，可减少管路系统的压损，降低输送泵的运行能耗。

　　从安装边界来看，这款8英寸截止阀的法兰外径、螺栓孔分布圆直径、法兰厚度均符合CL150压力等级的尺寸规范，安装时需预留阀杆向上的操作空间，保证手轮或执行器安装后有足够的操作行程，同时阀体底部支撑座需与管路支架牢固固定，避免大口径阀门在管路运行时因振动、水锤效应出现位移。阀腔内部的阀瓣与阀座采用金属密封配合，密封面经过堆焊耐磨处理，可耐受长期的介质冲刷，频繁开关工况下的密封寿命更长，阀瓣的导向结构可保证阀瓣升降时与阀座精准对中，避免出现偏磨导致的密封失效问题。

　　在实际工况应用中，这类带过滤功能的截止阀通常安装在泵出口、换热设备入口、调节阀上游等关键位置，日常巡检时可通过阀盖上的密封部位检查是否存在外漏，定期检修时只需拆卸阀盖螺栓即可取出过滤元件进行冲洗，同时检查阀瓣、阀座的密封面磨损情况，无需将整个阀体从管路上切割拆卸，大幅降低后期维护的工作量与成本。流道设计上采用了缓变的截面过渡，减少介质在阀腔内的涡流扰动，降低流体噪声与气蚀风险，适配长期连续运行的管路系统。阀体上的铸造标识清晰标注了压力等级、公称通径、流向信息，方便现场施工人员快速识别参数，避免错装误用。顶部的阀杆延伸端可适配手动手轮、气动执行器、电动执行器等多种驱动方式，可根据现场的自动化控制需求灵活选配驱动部件，无需对阀体结构进行额外改造，适配不同项目的配置需求。
