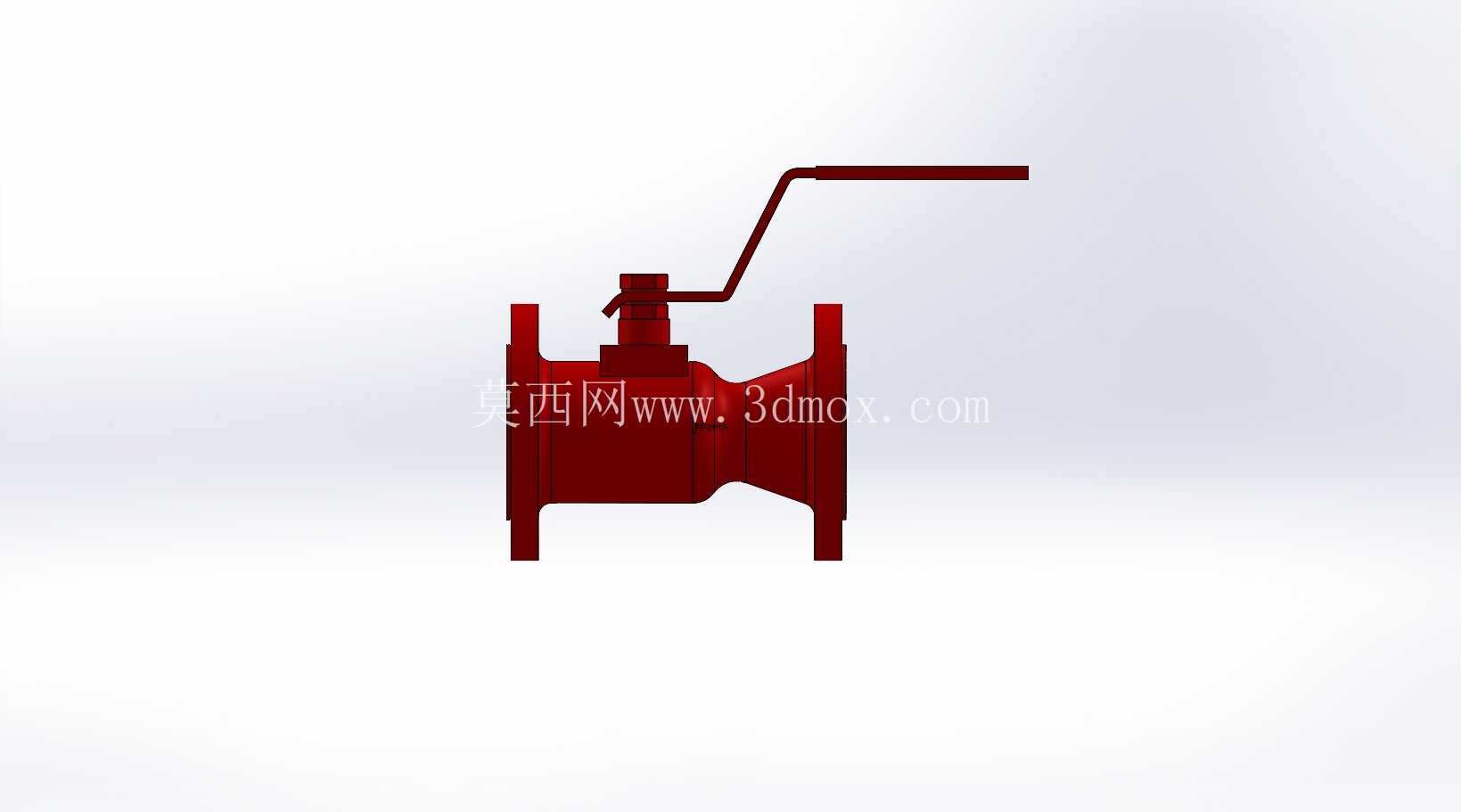

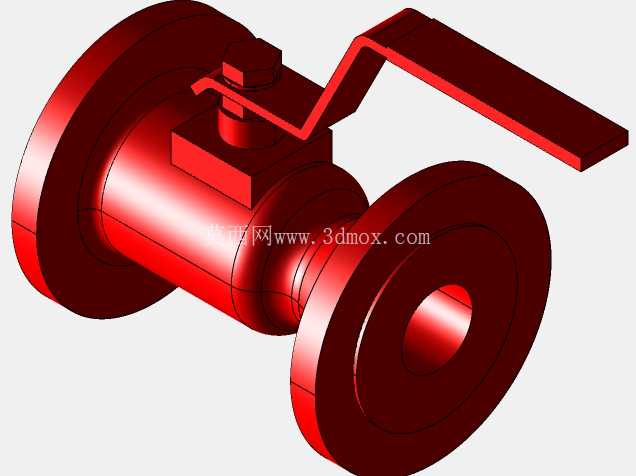

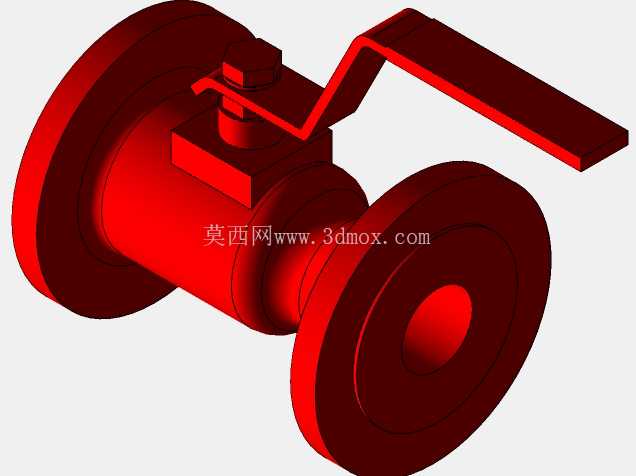

1英寸法兰连接300级手动球阀结构

　　在石化、市政给排水、工业流体输送管路系统中，手动法兰球阀是应用频次极高的截断类部件，这款1英寸通径的300级球阀，适配中高压工况下的流体通断控制需求，日常可用于水、油品、弱腐蚀性介质的管路调节，操作时仅需扳动顶部手柄旋转90度即可完成全开或全关动作，相比闸阀、截止阀，其流阻更小，开关行程更短，在需要快速切断管路的工位上优势明显。从结构设计来看，这款球阀采用法兰式连接端，两端法兰的密封面尺寸、螺栓孔分布完全匹配对应压力等级的管路法兰标准，安装时无需额外加工适配接口，直接通过螺栓组与管路法兰对接，中间加装对应压力等级的密封垫片即可完成装配，安装边界清晰，现场施工时可直接根据法兰外圆尺寸预留安装操作空间，手柄的操作高度也经过合理设计，安装后不会与周边管路、支架产生干涉，操作时无需额外加装延长杆即可完成开关动作。

　　阀体采用一体式铸造结构，中腔采用密封结构设计，避免介质从阀体中缝泄漏，内部球体采用高精度加工，与阀座密封面紧密贴合，在额定压力下可实现零泄漏截断，阀杆采用防飞出结构设计，即便在管路内部压力异常升高时，阀杆也不会被介质压力顶出阀体，大幅提升使用过程中的安全性能。手柄采用长杠杆式设计，操作力矩经过合理匹配，即便在阀腔两侧存在一定压差的情况下，操作人员也可徒手完成开关操作，无需借助F扳手等辅助工具，手柄上带有明确的开关位置标识，当手柄与管路轴向平行时阀门处于全开状态，垂直时为全关状态，现场巡检时可直接通过手柄方位判断阀门工作状态，无需额外加装位置指示装置。

　　在实际工程选型应用中，这款1英寸300级球阀常被用于装置区的分支管路截断、泵组进出口的隔断、公用工程管路的控制工位，其通径尺寸适配DN25的管路规格，300磅级的压力等级可适配多数中高压工业管路的压力要求，日常维护时仅需定期检查阀杆处的填料密封情况，若出现微量渗漏可通过压紧填料压盖进行处理，无需整体拆解阀门，维护成本较低。建模过程中严格遵循相关阀门设计标准，法兰连接尺寸、阀体结构长度、手柄操作空间都完全按照实际工业产品的参数进行还原，球体的流道采用全通径设计，介质通过时不会产生明显的节流效应，可有效降低管路的压力损失，同时避免介质中的杂质在阀腔内部沉积，减少开关卡涩的概率。

　　阀座采用弹性密封结构，在低温、常温工况下都能保持可靠的密封性能，阀杆与球体之间采用方榫连接，传动过程中无间隙，开关动作传递直接，不会出现手柄动作而球体未同步转动的情况。在管路布局设计时，这款球阀的安装方向不受限制，可水平、垂直甚至倾斜安装，不会影响其密封性能与操作手感，安装时仅需注意预留出手柄旋转的操作空间，避免手柄被周边结构件阻挡无法完成全行程旋转。
