六节片式电源变压器散热结构设计

　　在中小功率工频电源变压器的热设计环节，散热结构的合理性直接决定绕组温升限值、绝缘老化速率与整机连续运行寿命，这款六节片式散热结构正是针对嵌入式安装的电源变压器开发的配套散热组件，适配额定功率区间300VA至800VA的壳式变压器配套使用。从实际应用场景来看，这类散热结构多配套安装在工业控制机柜内置电源模块、小型工频稳压电源、低压配电终端的电源转换单元中，安装位置通常紧贴变压器铁芯外侧的非绕组面，通过接触传导带走铁芯工作时产生的铁损热量，同时辅助带走绕组通过绝缘骨架传导出的铜损热量，避免变压器内部温度超过B级绝缘的130℃长期运行限值。

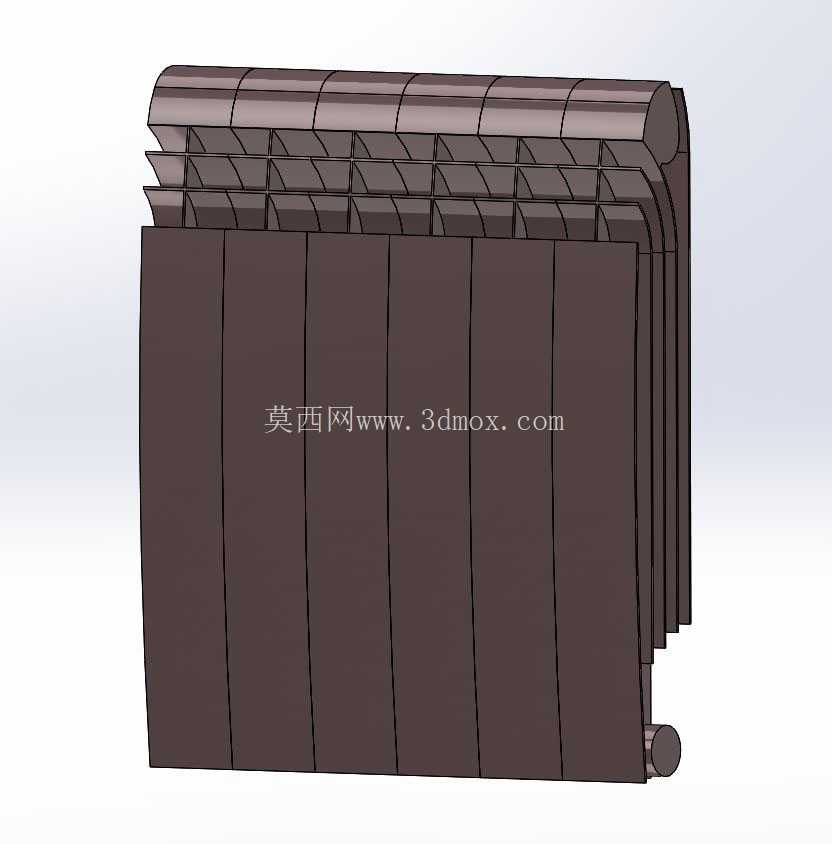

　　从功能特性上看，这款六节结构的散热组件采用分层叠片式设计，每一节散热片都设置了独立的导风通道，相邻片体之间预留了均匀的空气流道间隙，既可以在自然对流工况下依靠烟囱效应引导热空气向上流动带走热量，也可以适配机柜内低风速轴流风扇的强制风冷工况，不会因为片体排布过密产生风阻过大的问题。和传统单块平板式散热片相比，六节分段的结构可以在相同安装投影面积下提升近40%的有效散热面积，同时每一段片体的根部都做了圆弧过渡处理，避免应力集中导致的片体变形，在变压器长期运行产生的热胀冷缩循环下，不会出现片体与安装基面脱开的问题。

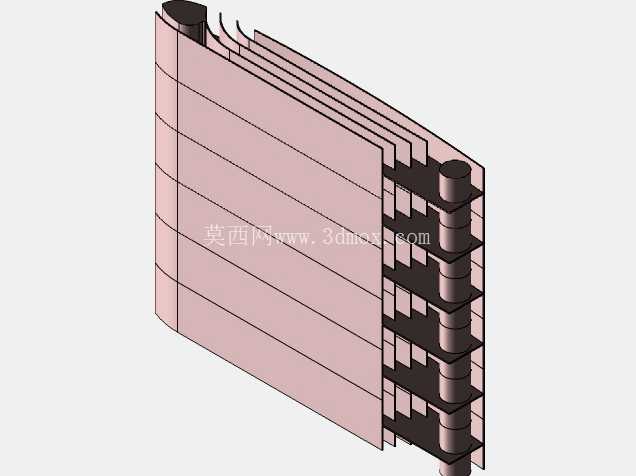

　　设计思路上，这款散热结构没有采用常规铝挤型散热片的等厚直片设计，而是针对变压器铁芯的圆弧状外侧轮廓做了贴合式的型面匹配，顶部的圆弧段完全贴合铁芯上轭的外圆弧面，底部的平直段与铁芯下轭的安装基面齐平，安装时可以通过导热硅脂填充接触间隙，最大化传导换热效率。每一节散热片的翅片都做了微倾角处理，角度控制在3度左右，既可以在自然对流时引导气流沿翅片表面斜向流出，避免相邻翅片间的气流短路，也可以在冲压加工时提升片体的结构刚度，减少薄铝片加工时的翘曲变形量。考虑到电源变压器的安装空间通常比较紧凑，这款散热结构的整体厚度控制在合理区间，不会超出变压器本体的安装边界，侧边的圆弧收边设计也避免了安装时划伤操作人员或周边线缆绝缘层。

　　从安装边界来看，这款散热结构的安装基面平面度控制在0.1mm以内，安装孔位与常规壳式变压器的外侧固定螺孔完全匹配，不需要额外在变压器壳体上打孔改造，直接通过M4规格的螺丝即可完成固定，安装后整体突出变压器本体的尺寸不超过25mm，适配机柜内最小30mm的安装间隙要求。在实际选型匹配时，需要注意这款散热结构适配的变压器铁芯规格为常见的EI型叠片铁芯，对应铁芯叠厚范围在60mm至90mm之间，如果是环型变压器或者R型变压器则不适用，因为安装基面的型面无法匹配曲面轮廓。另外在强制风冷工况下，散热片的导风方向需要与机柜内的整体气流方向保持一致，避免气流逆向流动导致散热效率下降，通常建议气流从散热片底部流入、顶部流出，和热空气自然上升的方向保持协同，最大化散热效率。

　　在结构细节处理上，这款散热结构的每一片翅片边缘都做了卷边处理，既提升了翅片的整体刚度，避免运输和安装过程中翅片弯折变形，也消除了薄金属片的锐边，降低安装过程中的安全风险。相邻散热节之间的连接段采用了一体化冲压成型的结构，没有额外的铆接或者焊接工序，既减少了加工工序带来的接触热阻，也提升了整体结构的可靠性，长期在温度循环工况下不会出现连接松动的问题。和常见的压铸散热结构相比，这种叠片式冲压结构的材料利用率更高，重量更轻，在满足散热需求的前提下可以降低配套电源模块的整体重量，适合批量配套生产的电源产品使用。
