捆扎杆加热器配套陶瓷支撑结构件

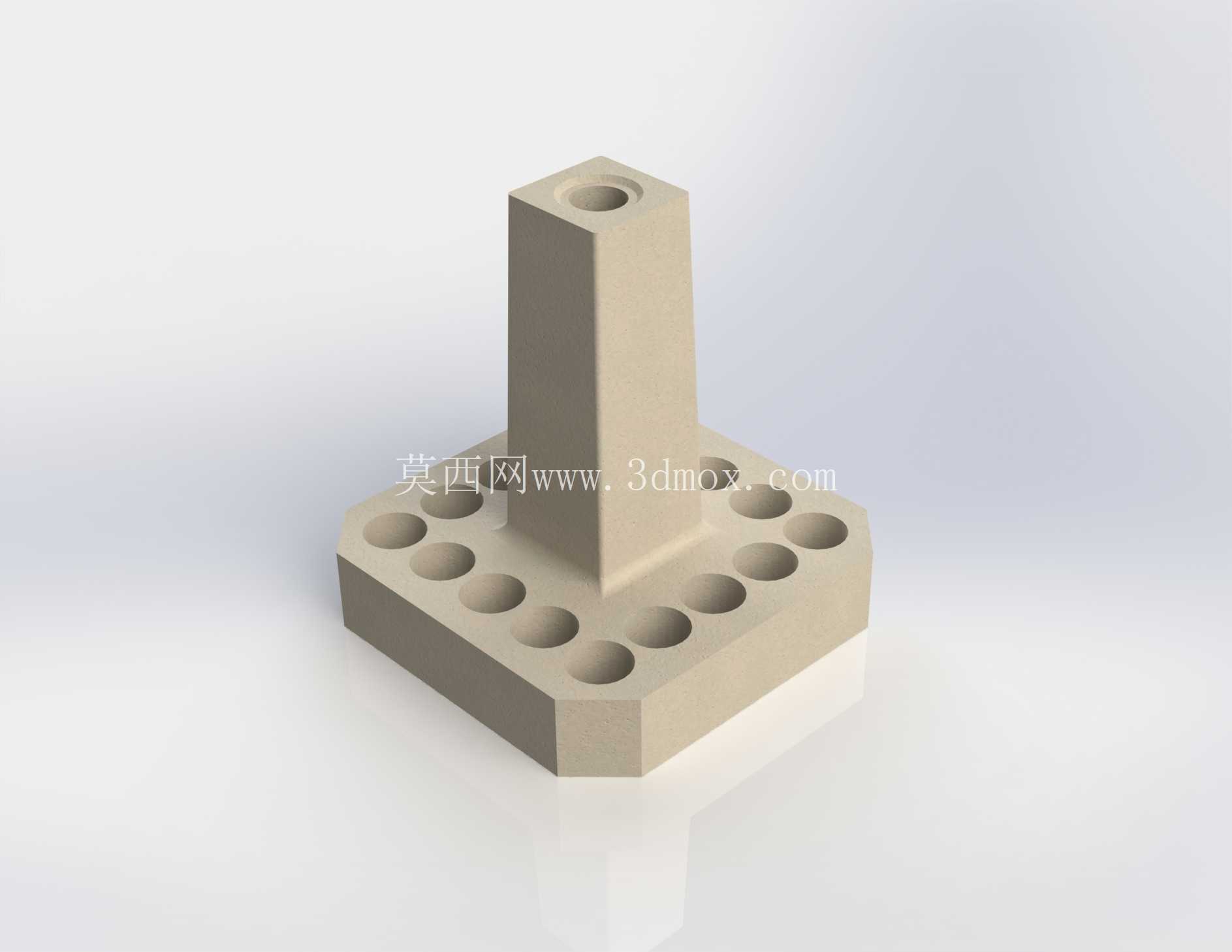

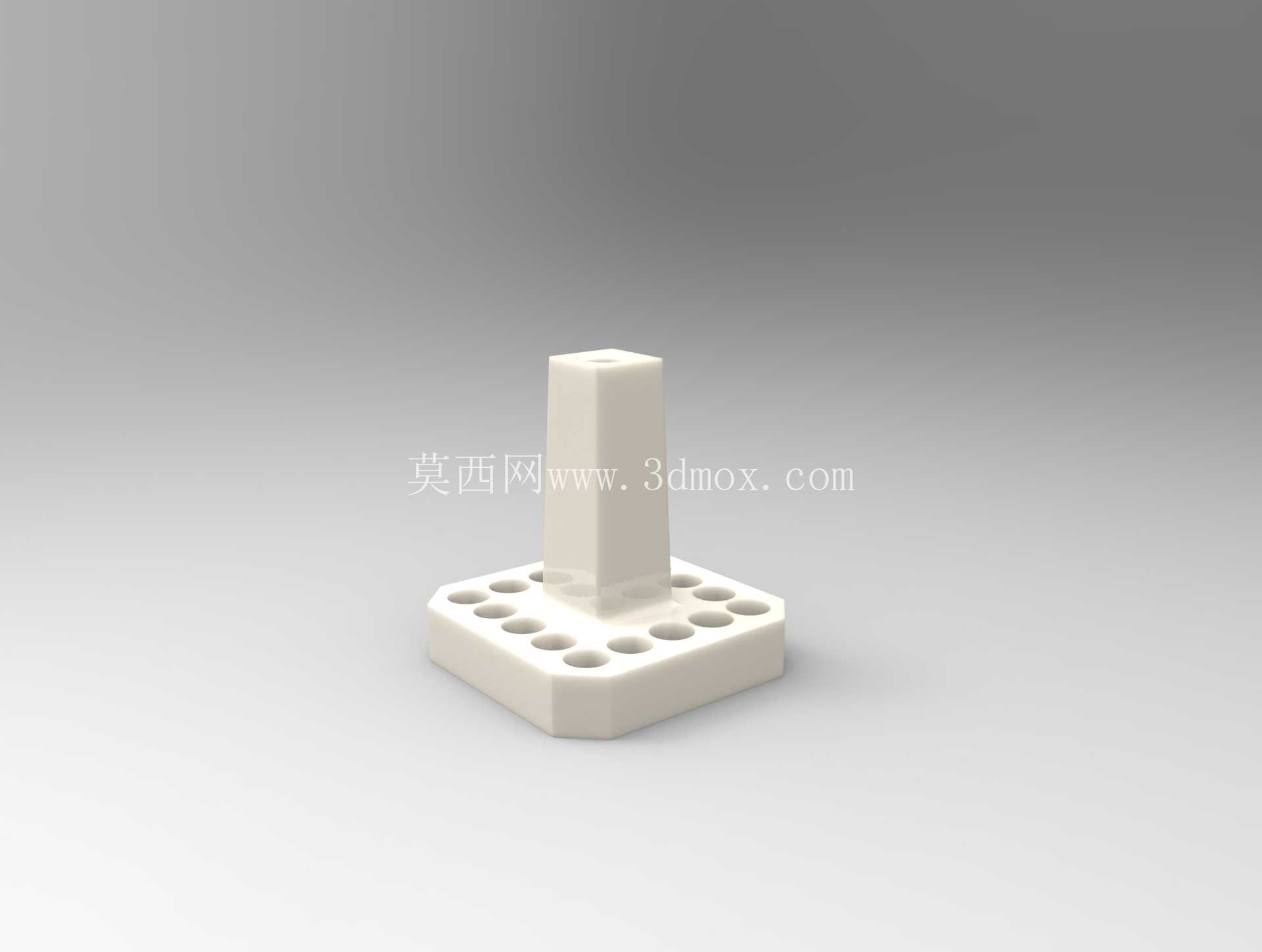

　　在工业电加热设备的配套结构体系里，这类陶瓷支撑件是捆扎杆式加热器安装环节的核心定位构件，主要适配浸入式、风道式等需要长条形加热元件排布的加热场景，常见于工业烘箱、流体加热腔体、半导体工艺加热模块、电力设备温控单元的内部装配环节，承担加热元件的绝缘隔离、位置固定、承重支撑三重作用。从结构设计逻辑来看，底座采用方形带圆角的板式结构，板面均匀排布多组圆形通孔，这些孔位并非单一功能设计：一部分孔位用于穿设捆扎加热丝的耐高温瓷杆或金属固定杆，通过孔位的等距排布保证加热元件的间距一致，避免加热丝局部过近导致的温度场不均、局部过热烧损问题；另一部分孔位为安装固定孔，可通过耐高温陶瓷螺钉或者金属卡件将整个支撑件固定在加热腔体的内壁或者安装框架上，孔位的位置公差控制在±0.1mm范围内，保证批量安装时的互换性，不需要现场二次修配。

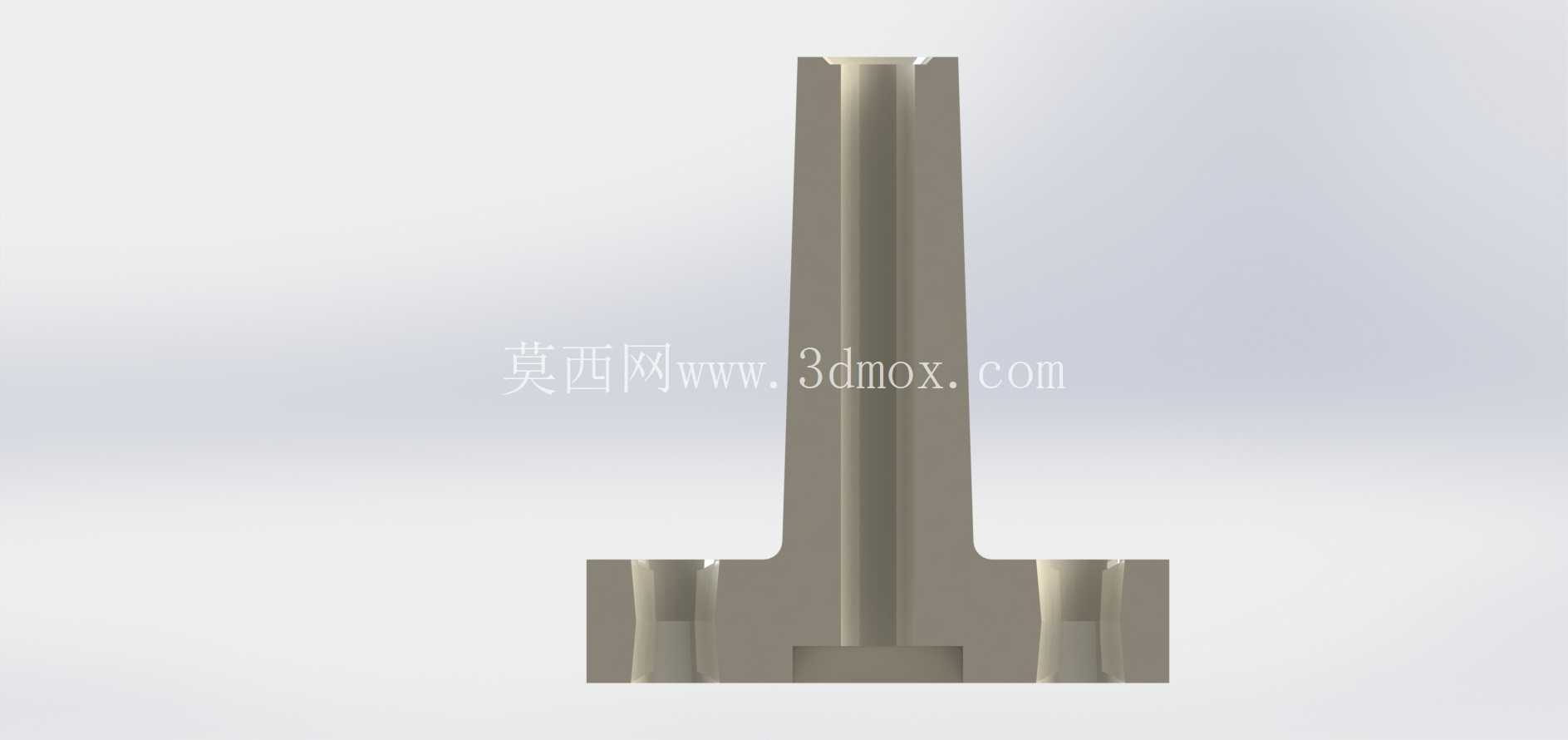

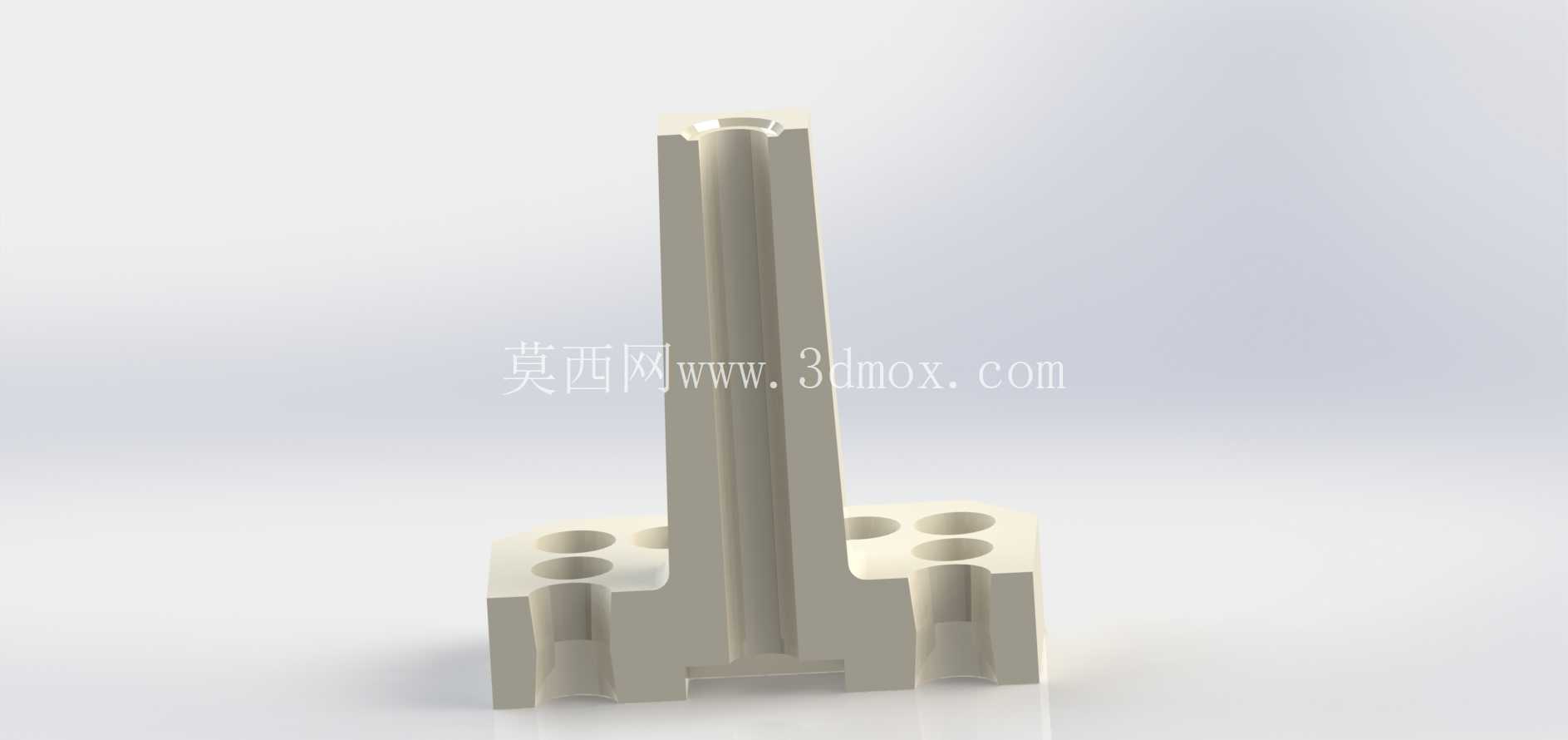

　　底座上方的立式支撑柱采用方形截面设计，柱体中心预留轴向通孔，用于穿设主加热捆扎杆的中心定位轴，柱体的高度根据加热元件的排布层数确定，保证上层加热元件与底座之间留有足够的散热间隙，避免热量直接传导到安装基面造成基面温度过高，影响周边密封件或者电子元件的使用寿命。材质选择上采用高频绝缘陶瓷，这种材料的介电强度超过12kV/mm，在高温环境下依然能保持稳定的绝缘性能，不会出现碳化击穿问题，同时陶瓷材料的导热系数适中，既可以将加热元件的局部热量少量传导分散，避免局部热点，又不会因为导热过快导致热量大量流失，提升加热效率；陶瓷表面经过磨砂处理，摩擦系数适中，既可以保证捆扎杆安装后不会出现滑移错位，又不会因为表面过于粗糙导致安装时刮伤加热元件的绝缘层。从安装边界尺寸来看，方形底座的边长控制在常规加热模块的通用安装尺寸范围内，适配市面上多数标准捆扎杆加热器的安装孔距，不需要对原有设备的安装框架进行改造即可直接替换使用；立式支撑柱的高度经过力学校核，在承受多组加热元件的总重量时，柱体根部的弯曲应力远低于陶瓷材料的许用应力，即使在设备长期运行产生的振动环境下，也不会出现柱体断裂、支撑失效的问题。在实际应用场景中，这类支撑件往往成对或者成组使用，分别布置在加热元件的两端或者分段支撑点，对于长度超过1米的长条形捆扎杆加热器，会每隔300mm布置一个该类支撑件，避免加热杆在高温下出现蠕变弯曲，导致加热丝触碰腔体壁引发接地故障。

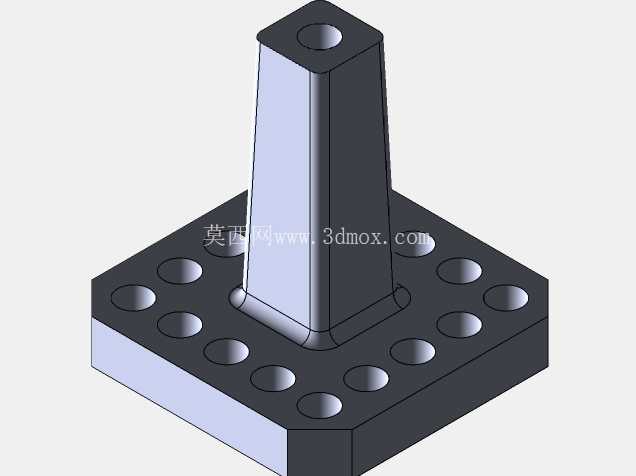

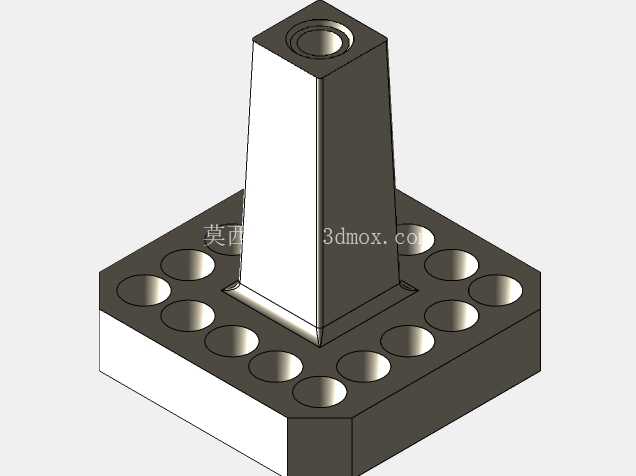

　　设计过程中特意将所有棱角位置做了R0.5-R1mm的圆角处理，避免陶瓷件的尖锐棱角在安装时划伤操作人员，同时也减少应力集中点，降低陶瓷件在受热冲击时出现开裂的概率——因为陶瓷属于脆性材料，棱角位置的应力集中系数是平面位置的3倍以上，圆角处理可以大幅提升构件的抗热震性能，在设备快速升温、降温的工况下，不会因为温度骤变产生裂纹。底座上的通孔边缘同样做了倒角处理，穿设固定杆或者加热丝的时候不会出现卡滞，也不会因为硬接触导致杆体表面的氧化层或者绝缘层破损。不同于金属支撑件需要额外做绝缘处理，陶瓷支撑件本身就具备绝缘性能，不需要额外加装云母片、绝缘套管等附件，减少了装配工序，也避免了绝缘附件老化失效带来的安全隐患。

　　在流体加热场景中，比如液体浸入式加热器，这种陶瓷支撑件的耐腐蚀性优于不锈钢材质，在弱酸弱碱的流体环境中不会出现锈蚀、溶出杂质的问题，适合用于食品加工、水处理等对卫生要求较高的加热场景。结构设计时还考虑了热膨胀的影响，陶瓷材料的热膨胀系数极低，仅为钢材的1/10左右，在高温工作环境下尺寸变化量极小，不会因为热胀冷缩导致安装孔位错位、加热元件位置偏移，保证长期运行时加热位置的精度稳定。对于设备维护人员来说，这种一体式陶瓷支撑件的更换非常便捷，只需要拆下固定螺钉，取出旧支撑件，将新支撑件的孔位对准加热杆和固定孔位即可完成更换，不需要复杂的调整工序，大幅缩短设备的停机维护时间。在三维建模过程中，所有孔位的位置度、柱体与底座的垂直度、各表面的平面度都按照实际加工公差进行参数化设定，模型可以直接导出工程图用于陶瓷件的干压成型或者注凝成型模具加工，不需要二次调整尺寸；建模时特意还原了陶瓷件的拔模斜度，所有垂直于分型面的面都做了0.5°的拔模角度，保证成型后可以顺利脱模，不会出现坯体拉伤的问题。
