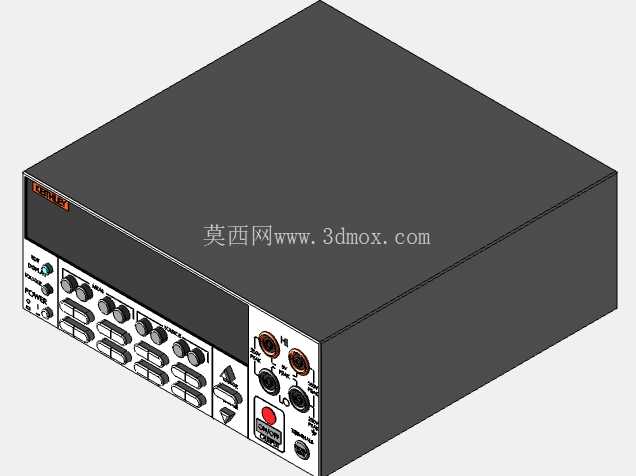

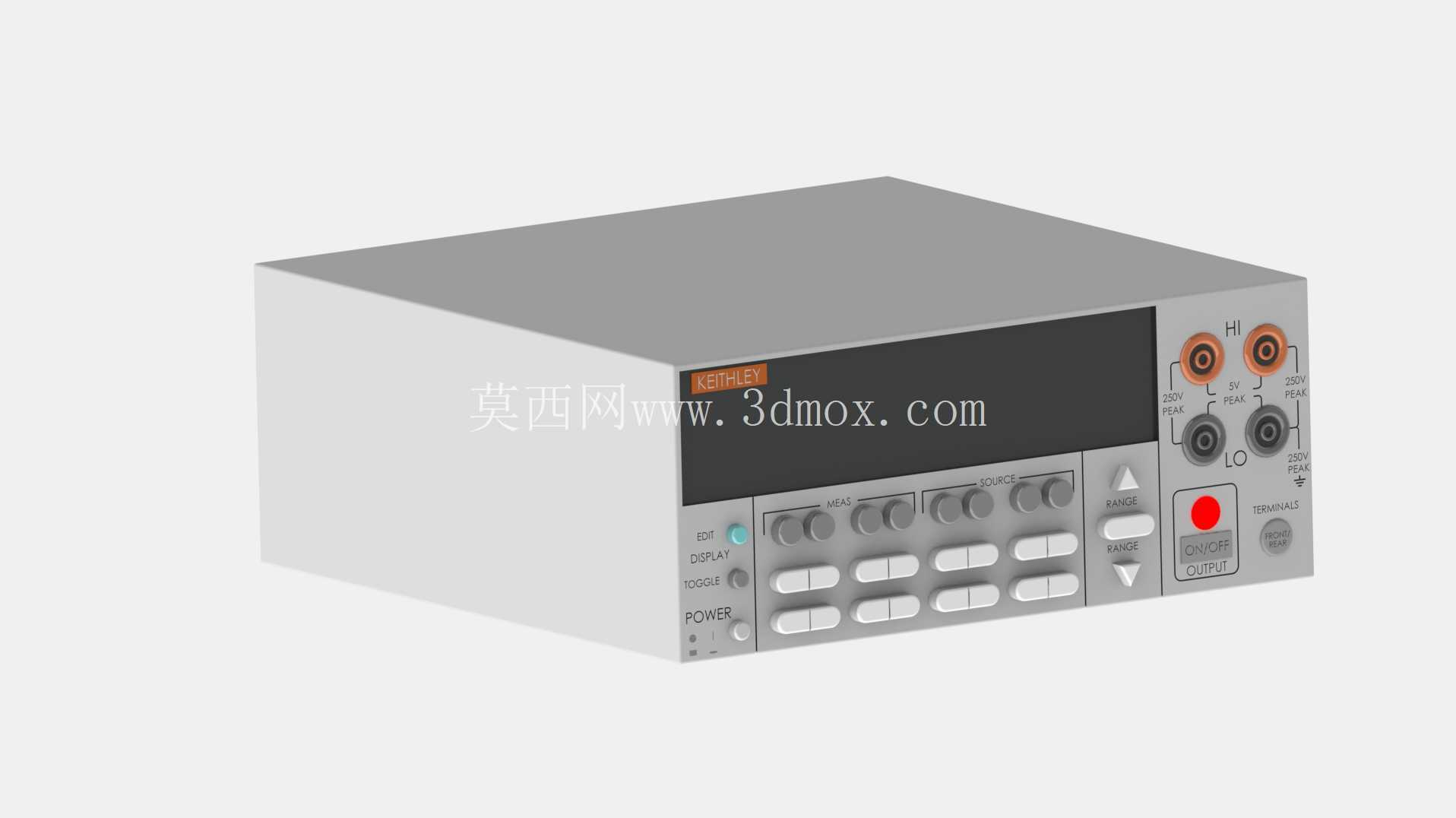

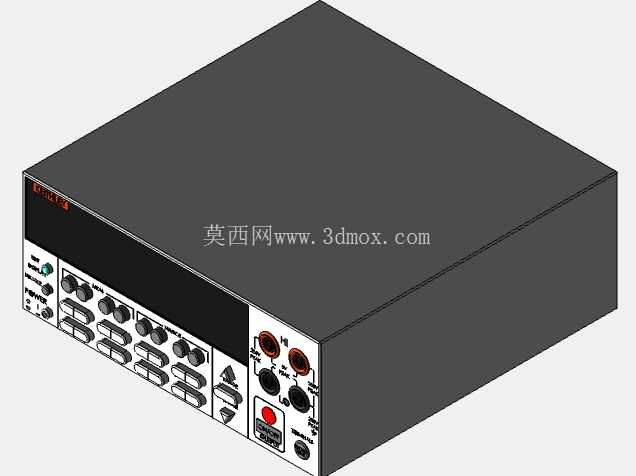

Keithley2400源测量单元精密结构建模

　　在半导体材料表征、光电器件参数测试、分立器件特性验证这类实验室测试场景中，源测量单元是核心的测试执行设备，本次建模还原的Keithley2400型SMU，是这类场景中普及率极高的通用测试设备。从实际使用场景出发，这类设备常被放置在标准19英寸测试机柜的层板上，或是实验室防静电工作台的固定测试位，因此建模时首先锁定了设备的外形安装边界：整机采用台式金属机箱结构，宽度适配半幅机柜安装预留位，深度满足常规工作台纵深摆放要求，机箱边角做了小圆弧过渡处理，避免尖锐边角在实验室频繁挪动设备时刮擦测试线缆或是划伤操作人员。

　　前面板的布局完全还原实机的操作逻辑，左侧区域集成电源开关、量程切换按键、功能选择按键组，按键的凸起高度、间距都按照实机操作手感做了还原，确保建模后做虚拟装配演示时，能准确呈现操作区域的人机交互位置；中部是显示区域的凹陷安装位，预留了显示屏的装配间隙，还原实机显示屏内嵌、避免环境光直射反光的设计；右侧是测试接线端子区域，HI、LO两组端子的间距、端子保护套的外形都做了精准还原，端子旁的标识位置与实机一致，同时还原了红色触发按键、操作方向按键的布局，每个按键的按压行程预留空间都在建模时做了结构体现，方便后续做结构干涉检查。

　　从功能特性对应的结构设计来看，这类源测量单元需要同时实现精准电压源输出、电流源输出，同时同步完成电压、电流的采样测量，因此机箱内部预留了分层安装空间：底层为电源模块安装位，做了独立的隔舱结构，避免电源纹波干扰前端测量电路；中层为核心测量电路板安装位，预留了板卡固定螺柱的位置，对应实机内部的屏蔽层安装结构；上层为显示与按键控制板的安装位，和前面板操作区域直接对应。机箱两侧设计了内凹的搬运槽，方便单人挪动设备，底部预留了四个橡胶脚垫的安装位，脚垫高度符合实机垫高机身、辅助底部散热的设计要求，机箱后部的散热格栅位置、接口安装区域也做了对应还原，确保整机结构的完整性。在建模过程中，特意对前面板的端子区域做了细节处理，每个接线端子的锁紧结构外形都做了还原，因为在实际测试中，测试线的BNC或是三同轴接头需要和端子紧密锁紧，这部分的尺寸如果出现偏差，后续做测试工装的虚拟装配时就会出现配合干涉。另外，按键区域的排布完全遵循实机的操作逻辑，功能按键和数字按键的分区清晰，和实机的操作习惯完全匹配，方便用于测试系统的虚拟搭建演示，或是实验室测试工位的布局规划参考。

　　从设备实际用途出发，这款SMU可覆盖从半导体材料的IV特性扫描、光电器件的光响应度测试，到无源器件的参数校验、小型传感器的供电与信号同步采集，因此建模时也考虑了配套测试线缆的装配空间，前面板端子前方预留了足够的接线操作空间，不会出现接线时手部操作空间不足的问题。机箱的金属外壳做了等厚处理，还原实机钣金机箱的壁厚特征，所有接缝位置的间隙都控制在实机的装配公差范围内，没有出现结构穿模或是间隙不合理的问题。对于设备的散热结构，除了底部脚垫垫高形成的底部进风空间，机箱侧面的散热孔排布也和实机一致，对应内部功率器件的散热位置，确保空气流通路径的结构还原准确，方便后续做热仿真分析时直接调用模型。
