双输出球磨齿轮传动机构设计

　　在矿山、建材、冶金等领域的粉磨作业环节，球磨机作为核心物料研磨设备，其传动系统的可靠性直接决定整条产线的连续运行能力，常规单输出齿轮箱往往需要配套额外分动结构才能驱动多台球磨设备，不仅增加传动链长度，还会带来额外的功率损耗与故障点，这款双输出齿轮传动结构正是针对这类场景开发的专用传动部件。从实际工况适配角度看，球磨机运行时筒体内部装载的钢球与物料会随筒体转动持续冲击、研磨，启动与重载工况下会产生极大的冲击载荷，常规传动结构很容易出现齿面崩裂、轴承抱死等问题，这款齿轮箱在设计阶段就将抗冲击性能放在首位，各级齿轮的啮合参数经过反复校核，齿宽、模数的选取充分考虑了重载工况下的载荷分布不均问题，避免局部应力集中导致的早期失效。

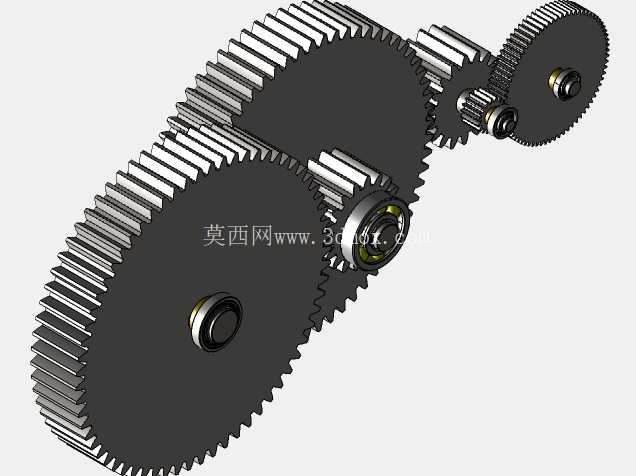

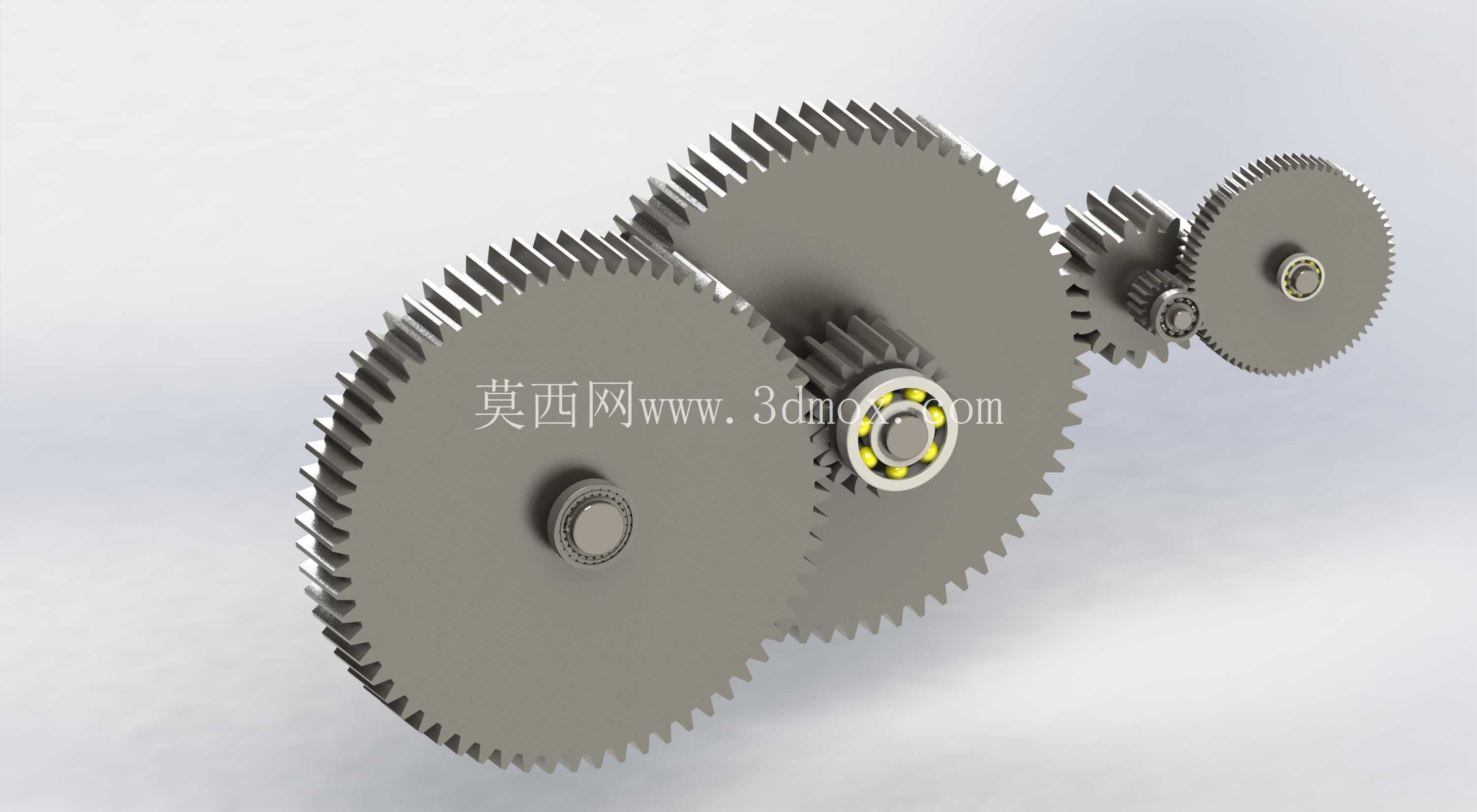

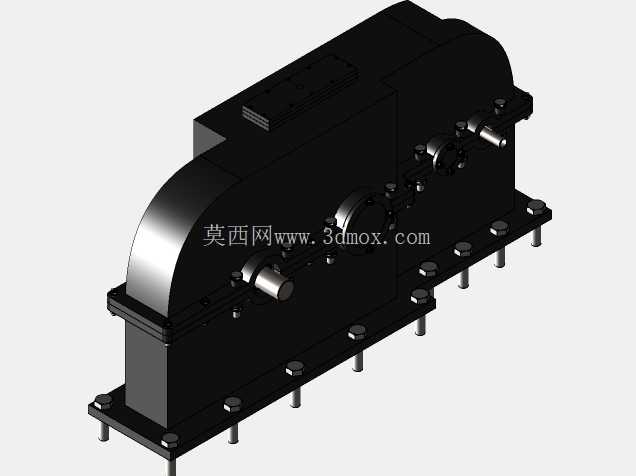

　　不同于通用减速箱的单轴输出设计，这款结构采用同轴分流式传动布局，输入轴接收电机端的高转速低扭矩动力后，通过两级直齿圆柱齿轮的啮合传动完成减速，动力经中间轴分流后从两个输出轴同步输出，可同时为两台同规格球磨机提供匹配的低转速大扭矩动力，省去了额外配置分动箱的成本，也缩短了设备整体的安装空间。从结构细节来看，各级齿轮均采用直齿圆柱齿轮构型，相比斜齿或人字齿轮，直齿加工难度更低，装配调整更便捷，后期维护更换备件的成本也更低，适配矿山类现场维修能力有限的作业场景；齿轮与轴的配合采用过盈连接加平键辅助传扭的结构，可承受频繁正反转与冲击载荷下的扭矩传递，避免长期运行后齿轮与轴出现相对窜动。轴承选型上，所有支撑位置均采用深沟球轴承搭配止推挡圈的结构，可同时承受径向载荷与少量轴向载荷，轴承端盖设置了密封槽，可配套毡圈密封或骨架油封，阻挡粉磨现场的粉尘进入箱体内部，避免润滑油被污染导致的齿轮、轴承异常磨损。安装边界方面，这款齿轮箱的箱体采用剖分式结构设计，上下箱体通过定位销与螺栓紧固连接，输入轴与两个输出轴的轴伸端均设置在箱体同侧，方便现场对接电机与球磨机输入轴，箱体底部预留了标准化的安装地脚孔，孔位间距按照通用工业传动设备的安装规范设计，可直接适配多数现有球磨机组的安装基座，无需对原有基础做大规模改造。

　　在润滑设计上，箱体内部预留了足够的油池空间，齿轮采用浸油润滑方式，低速级大齿轮浸入油池的深度经过精准计算，既保证齿轮啮合面能得到充分润滑，又不会因为浸油过深带来额外的搅油损耗，箱体侧面设置了油位观察孔与放油螺塞，方便日常巡检时查看油位、定期更换润滑油。从传动参数匹配角度，这款齿轮箱的总减速比经过针对性调校，输出转速完全匹配球磨机筒体的最佳工作转速区间，可让筒体内的钢球达到最佳抛落轨迹，最大化研磨效率，同时输出扭矩可覆盖中小型球磨机的满载运行需求，即使在钢球装载量达到上限、物料填充率最高的工况下，也能保证动力输出平稳，不会出现闷车、打齿等问题。

　　实际应用中，这类双输出齿轮箱还可适配其他需要低速大扭矩双路动力输出的重载设备，比如部分选矿环节的搅拌槽、回转窑的辅助传动机构等，只要输出转速、扭矩参数匹配，均可通过调整安装接口实现适配。设计过程中，所有齿轮的齿形均经过修形处理，可补偿加工与装配过程中产生的形位误差，降低啮合过程中的冲击与噪音，改善现场作业环境，同时齿轮的接触强度与弯曲强度均按照重载工况的安全系数校核，确保在额定载荷下的使用寿命满足工业现场长期连续运行的要求。箱体的壁厚与加强筋布局经过结构优化，在保证整体刚性、承受齿轮啮合反作用力不变形的前提下，尽可能降低箱体自重，减少设备运输与安装的难度，箱体结合面经过精铣加工，装配时配合密封胶可实现良好的密封效果，避免运行过程中出现润滑油渗漏的问题。
