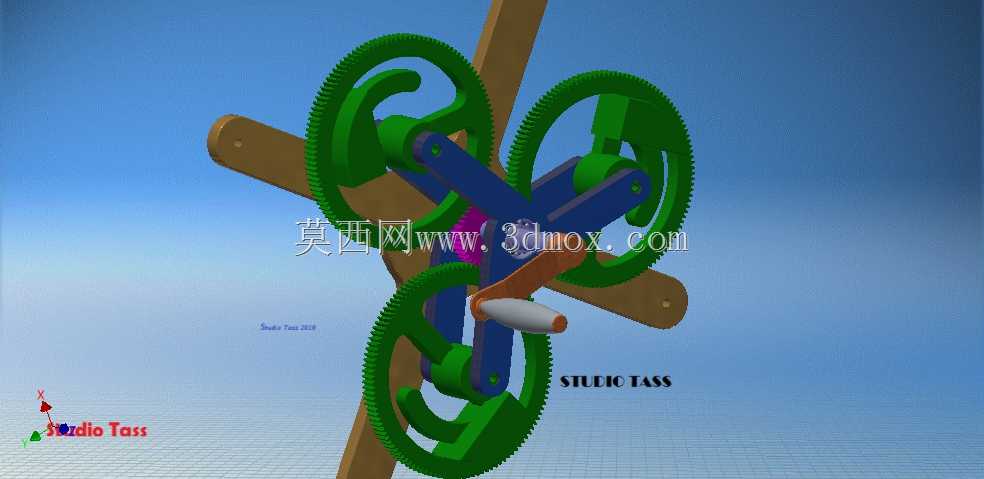

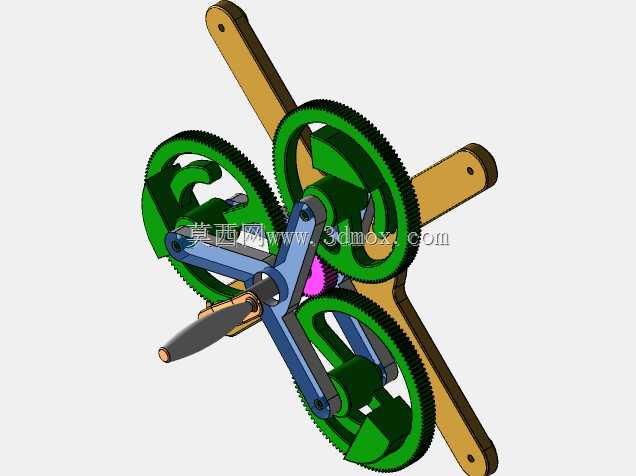

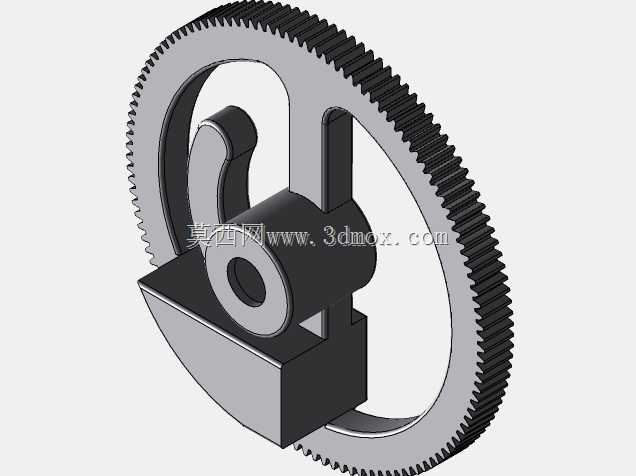

从实际功能落地来看,三个齿轮分别对应不同的传动比档位,切换操作通过摆臂的转动完成,摆臂端部的啮合套可以分别与三个齿轮的端面结合齿嵌合,将输入轴的动力传递到对应齿轮上,再通过齿轮与中心输出齿圈的啮合完成动力输出,不同档位下的传动比差经过齿比匹配,相邻档位的转速差控制在合理区间,切换时不会出现明显的转速跳变带来的冲击,手动操作的拨动力度经过结构优化,不需要借助额外工具就能完成档位切换,日常操作的便捷性能够满足一线操作人员的使用习惯。这套三齿轮变速结构核心依托三个同模数外啮合圆柱齿轮实现三档转速切换,在中小功率手动调速设备的传动链路中适配性极强,常见于台式小型钻床进给调速、手动包装设备的送料速度调节、教学演示用传动实验台这类需要人工切换转速、对传动平稳性有基础要求的场景,不需要额外的电控调速模块,纯机械结构的可靠性在多尘、有轻微振动的车间环境下优势明显,不会出现电控元件受粉尘、温湿度影响失效的问题。

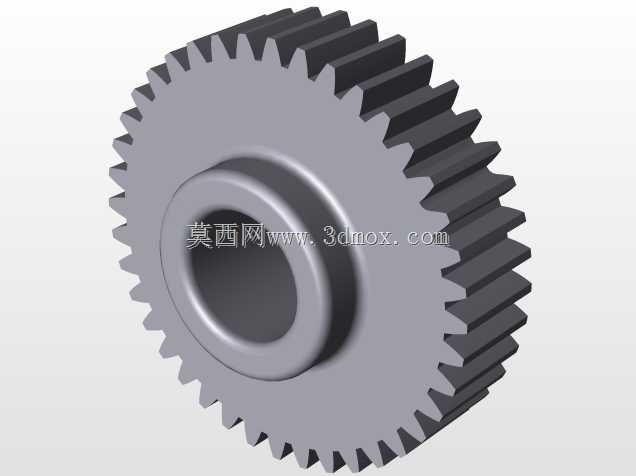

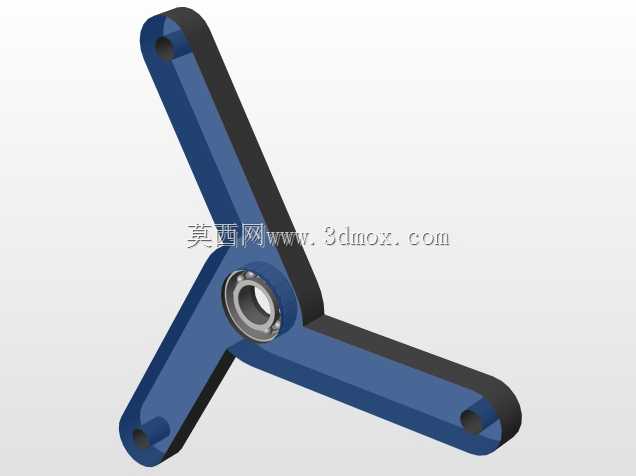

设计过程中首先确定了中心输出构件的安装基准,三个行星式排布的齿轮安装孔位以输出轴线为中心呈120度均匀分布,保证每个档位啮合时的受力对称,避免单侧受力带来的轴系偏磨;齿轮的齿宽经过载荷校核,在额定传递扭矩下齿面接触应力处于材料许用范围内,齿轮材质选用常用的45号钢调质处理就能满足使用要求,不需要特殊的合金材质,加工成本可控。摆臂的转轴与输入轴采用同轴设计,转动摆臂时啮合套的移动轨迹刚好覆盖三个齿轮的结合齿位置,不会出现挂档不到位或者脱档的问题,摆臂的定位依靠端部的弹簧钢珠实现,每个档位对应一个定位凹坑,切换到位后会有明显的触感反馈,操作人员不需要额外观察档位标识就能确认档位是否挂接到位。

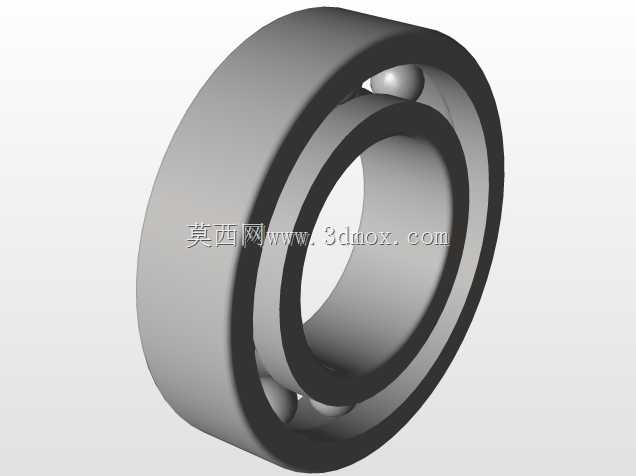

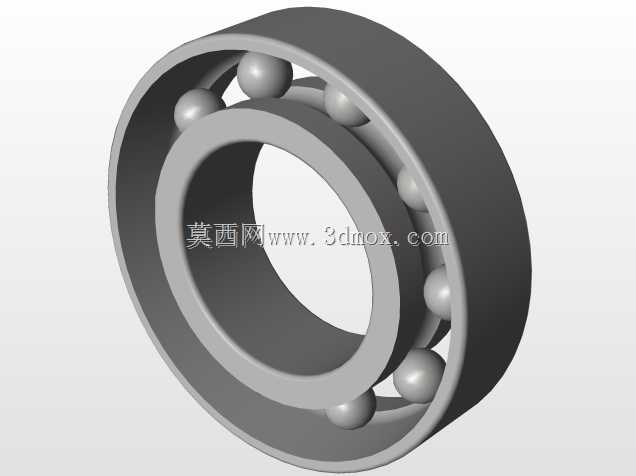

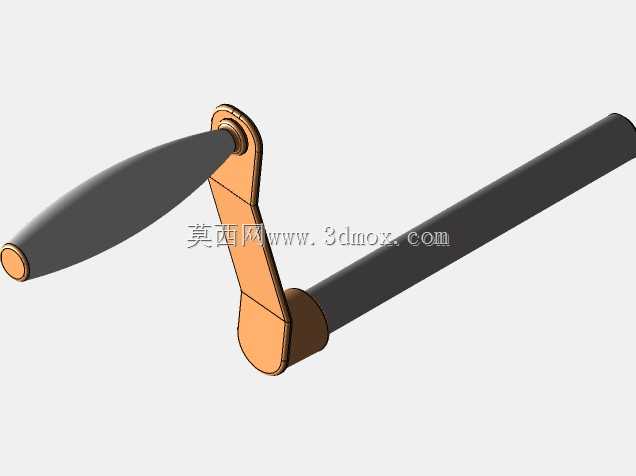

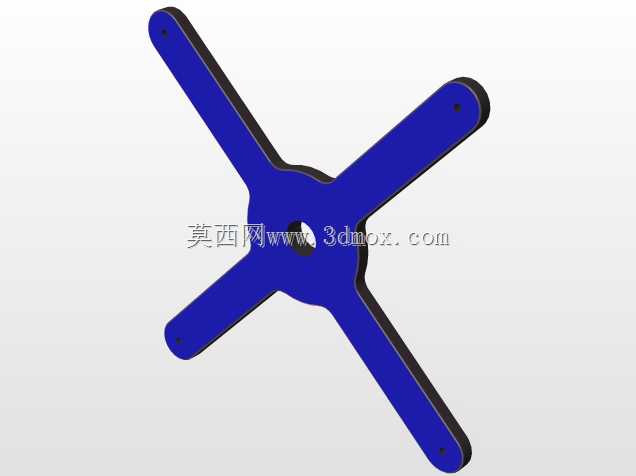

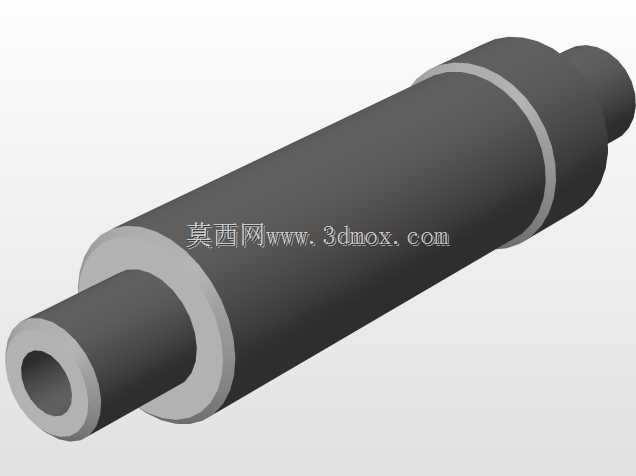

安装边界方面,整套机构的外接安装面为十字形布置的两个支臂端部的安装孔,四个安装孔的孔距经过标准化设计,能够直接适配常用的小型设备安装面板尺寸,不需要额外制作转接板;输入轴端预留了标准的手轮或者联轴器安装位,既可以直接手动输入动力,也可以连接定速电机作为动力源,输出端的轴径采用通用的标准尺寸,能够直接连接带轮、链轮等常用传动件,不需要额外加工转接轴。齿轮与安装轴之间采用滑动轴承配合,轴与孔的配合公差选用H7/g6,既保证转动的灵活性,又不会出现过大的径向间隙导致传动异响,齿轮端面的结合齿采用渐开线花键形式,啮合时的对中性好,挂档过程中不会出现卡滞,即使在齿轮有轻微转动的情况下也能顺利完成啮合,不需要完全停转就能切换档位,适配需要不停机调速的作业场景。
整套结构的运动部件没有外露的尖锐边角,齿轮啮合位置的防护间隙控制在安全范围内,不会出现操作人员衣物卷入的风险,日常维护只需要定期在齿轮啮合面和转动轴位置涂抹润滑脂即可,没有需要频繁更换的易损件,长期使用的维护成本极低。在实际选型适配时,只需要根据所需传递的额定扭矩调整齿轮模数和齿宽参数,整体的安装结构和换挡逻辑不需要做大幅改动,能够快速衍生出适配不同功率等级的变速机构,对于小型设备的传动系统设计来说,能够大幅缩短研发周期,减少重复设计的工作量。
