标准台架适配蜗杆蜗轮传动副结构

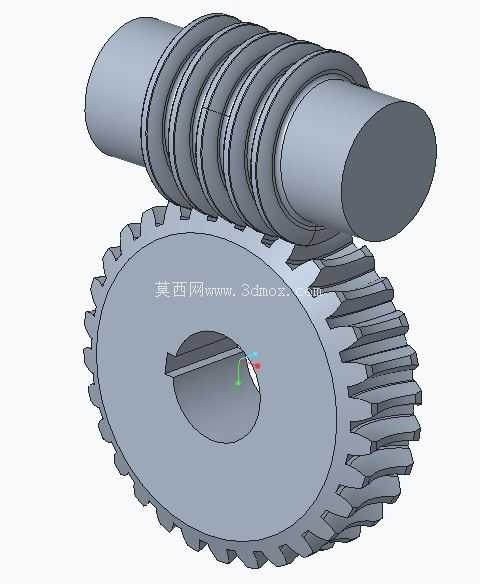

　　这套蜗杆蜗轮传动结构，核心面向需要大传动比、低运行噪音的交错轴传动场景，常见于中小型输送设备的减速单元、轻工机械的进给机构、自动化生产线的分度转台驱动部位，相比平行轴圆柱齿轮传动，它能在单级传动下实现10-80的传动比，大幅缩减传动链的零件数量，节省设备内部的安装空间。从结构特性来看，蜗杆部分采用阿基米德齿形设计，齿面经过连续螺旋切削成型，和蜗轮啮合时为线接触状态，传动过程中冲击载荷小，运行平稳性优于直齿锥齿轮的交错轴传动方案，同时具备反向自锁特性，当蜗杆导程角小于啮合轮齿间的当量摩擦角时，可避免负载端反向带动输入端转动，在起重类辅助机构、升降定位单元中能省去额外的制动组件，降低整体结构复杂度。

　　设计过程中优先匹配了通用台架的标准安装尺寸，蜗杆轴的两端轴径按照常规深沟球轴承的安装公差设计，轴肩位置预留了轴承定位、密封圈安装的空间，不需要额外加工定制轴承座即可适配市面常见的立式、卧式安装台架；蜗轮的轮毂孔采用标准键槽结构，键槽尺寸对应GB/T 1096的普通平键规格，和输出轴连接时无需额外定制连接件，中心孔到安装基准面的中心距严格按照标准模数系列的中心距公差管控，装配时不需要反复调整啮合间隙，能有效缩短现场装配的调试周期。

　　从安装边界来看，蜗杆的轴向长度覆盖了蜗轮全齿宽的啮合行程，两端预留的轴伸长度可适配联轴器、同步带轮等不同的输入连接方式，蜗轮的齿顶圆直径、轮毂厚度均控制在标准台架的安装避让范围内，不会和台架的支撑筋板、紧固件发生空间干涉；齿侧间隙按照中等精度传动的要求设定，既可以满足常规动力传动的扭矩传递需求，也能适配低速分度场景下的定位精度要求，不需要额外增加消隙结构就能控制回程误差在允许范围内。

　　实际选型应用时，这套传动副可直接替换同模数、同中心距的老旧蜗杆蜗轮组件，不需要改动原有设备的安装孔位、连接尺寸，在设备改造、易损件替换场景下能大幅降低改造成本；啮合齿面的接触斑点沿齿高、齿长方向的分布比例符合通用动力传动的要求，正常润滑条件下的磨损速率远低于开式齿轮传动，能延长传动单元的维护周期，减少设备停机维护的时间成本。针对不同的负载场景，这套结构的模数、头数可在现有基础上做参数化调整，单头蜗杆适配大传动比、低转速的重载场景，多头蜗杆可适配较高输入转速的传动需求，蜗轮的齿部材料可根据负载大小匹配锡青铜、铝铁青铜等不同耐磨材料，蜗杆表面可根据需求做淬火、磨削处理提升齿面硬度，进一步延长高负载工况下的使用寿命。
