工业软管卷筒带框架支撑结构设计

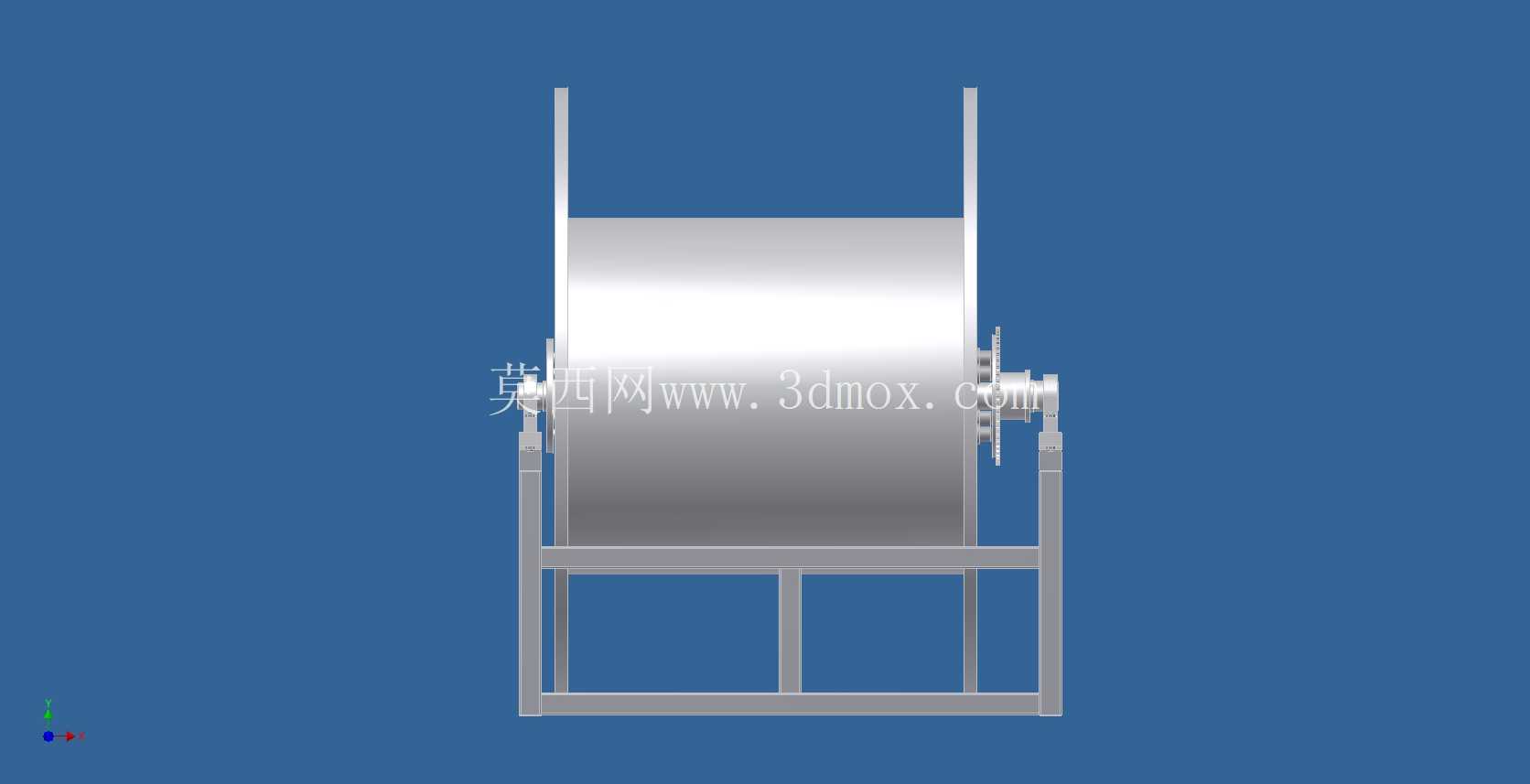

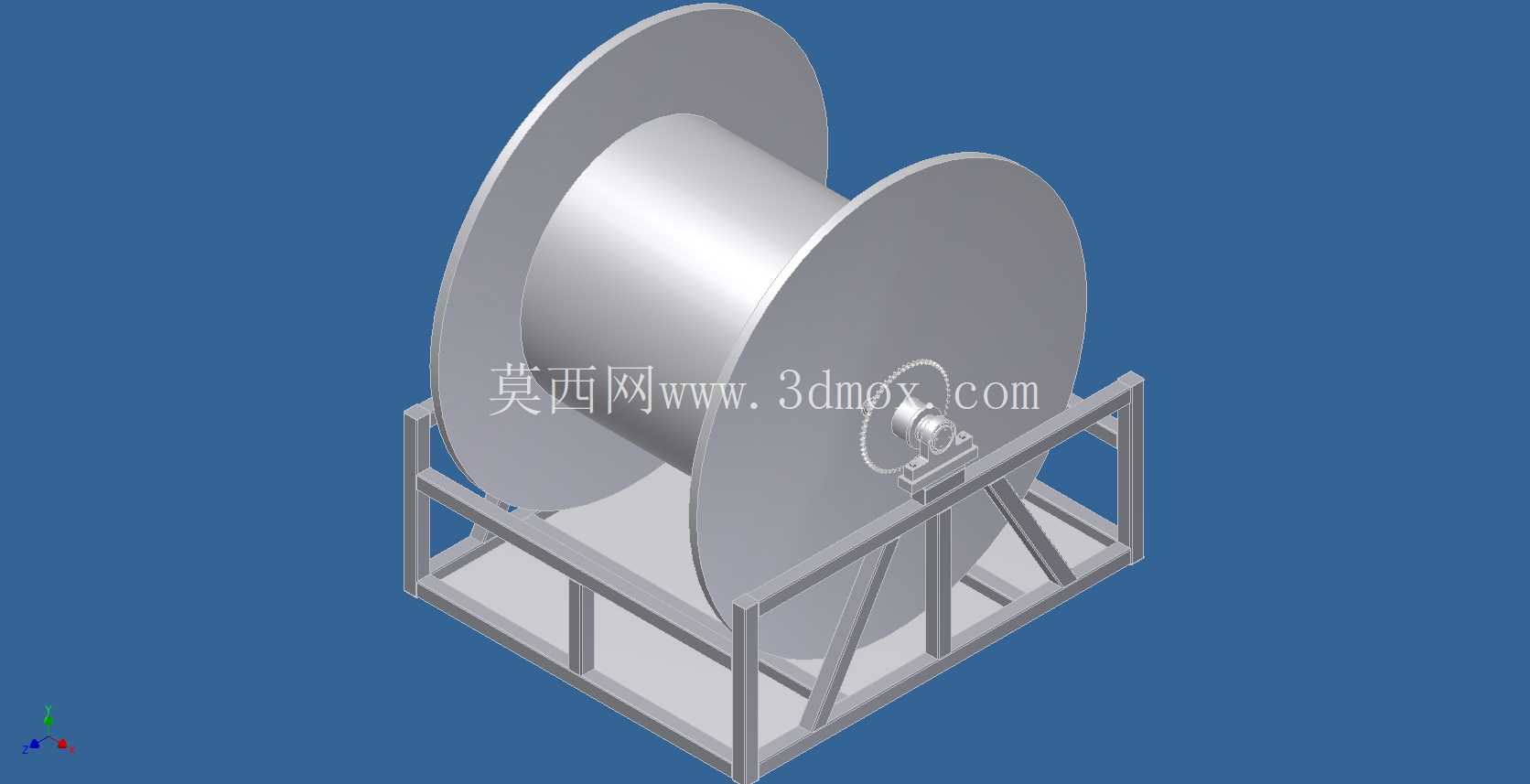

　　这款带框架支撑的卷筒结构，主要面向工业现场柔性管线的收纳与布设场景，在车间气动管路铺设、户外临时供电线缆收放、液压软管临时接驳、船舶码头管线输送等场景中都有广泛应用，能够解决长距离柔性管线随意堆放导致的碾压破损、缠绕打结、现场通行阻碍等实际工程问题。从结构设计逻辑来看，整体采用双侧挡边配合中心卷筒的经典收卷结构，两侧圆形挡边直径大于中心卷筒外径，能够在收卷过程中对缠绕的软管或线缆形成侧向限位，避免管线从卷筒侧边滑脱，挡边与中心卷筒采用满焊连接的工艺思路，保证大重量管线收卷时的结构强度，不会因为长期承重出现挡边变形脱落的问题。

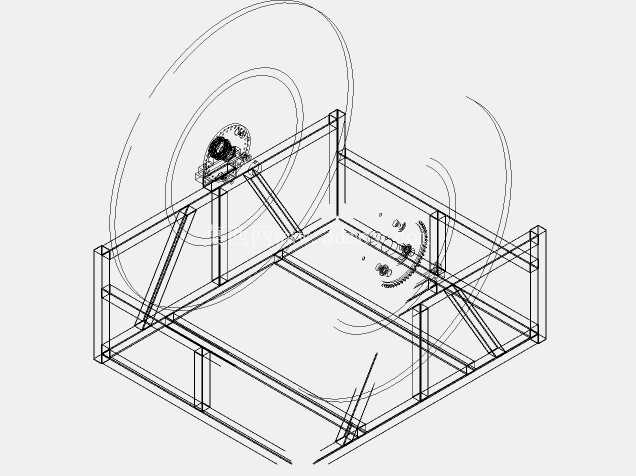

　　底部的框架式支撑结构采用矩形型钢拼接而成，框架底部设置平整的安装接触面，既可以直接放置在平整地面作为移动收卷装置使用，也可以通过底部预留的安装孔位配合膨胀螺栓固定在混凝土基座、设备平台或者移动拖车上，适配不同的安装场景需求，框架侧面设置斜向加强筋，对应卷筒的承重受力点，能够抵消卷筒满负载时的侧向倾覆力矩，保证设备在收卷、拉拽管线过程中的整体稳定性。卷筒的一侧预留了驱动接口结构，可以根据实际使用需求搭配手动摇柄、减速电机或者气动马达作为动力输入，实现不同效率的收卷作业，接口位置的轴承座结构采用内嵌式设计，既保证转动过程中的同轴度，减少转动阻力，也能避免外部粉尘、水汽进入轴承接触面，延长转动部件的维护周期。

　　从尺寸边界来看，整体结构的宽度与高度比例经过优化，在保证最大收卷容量的前提下，尽可能缩小设备的整体占地尺寸，双侧挡边的间距根据常规工业软管的弯曲半径设置，能够保证软管在收卷过程中不会因为弯曲半径过小出现管体折损、内部钢丝层断裂的问题，中心卷筒的内径尺寸匹配常规管线的最小弯曲直径要求，缠绕时管线层叠排列整齐，不会出现乱层挤压导致的管体外壁磨损。在实际选型使用过程中，该结构可以根据收纳管线的类型调整表面处理工艺，用于普通气动软管收纳时可采用常规喷漆防锈处理，用于海边、化工区域腐蚀性介质管线收纳时可更换为镀锌或者不锈钢材质，适配不同的工况腐蚀环境。框架的底部横梁间距经过计算，能够适配常规叉车的叉齿间距，方便设备整体的转运移位，不需要额外设计吊装结构就能完成短距离的场地转移。卷筒转动部位预留了润滑注油孔，日常维护时不需要拆解结构就能完成轴承部位的润滑保养，降低现场运维的工作量。不同于普通的简易绕线盘，该结构的支撑框架与卷筒主体采用可拆卸的连接设计，当卷筒部分因为长期磨损出现挡边变形、筒壁凹陷时，可以单独更换卷筒部件，不需要整体更换支撑框架，降低长期使用的备件成本。

　　在管线布设作业中，该卷筒可以作为固定的管线中转站点，将长距离软管预先缠绕在卷筒上，作业时直接拉出需要的长度，作业完成后转动卷筒即可快速收回全部管线，相比人工整理收纳的效率提升数倍，同时也能减少管线在地面拖拽造成的外壁磨损，延长柔性管线的使用寿命。结构设计过程中充分考虑了现场的使用细节，比如挡边的边缘做了圆弧倒角处理，避免拉拽管线时锋利的金属边缘割伤管体外壁或者操作人员的防护手套，框架的所有焊接部位都做了焊渣打磨处理，没有突出的焊瘤或者尖锐边角，减少现场作业的磕碰风险。
