液压驱动自由能涡轮机结构设计

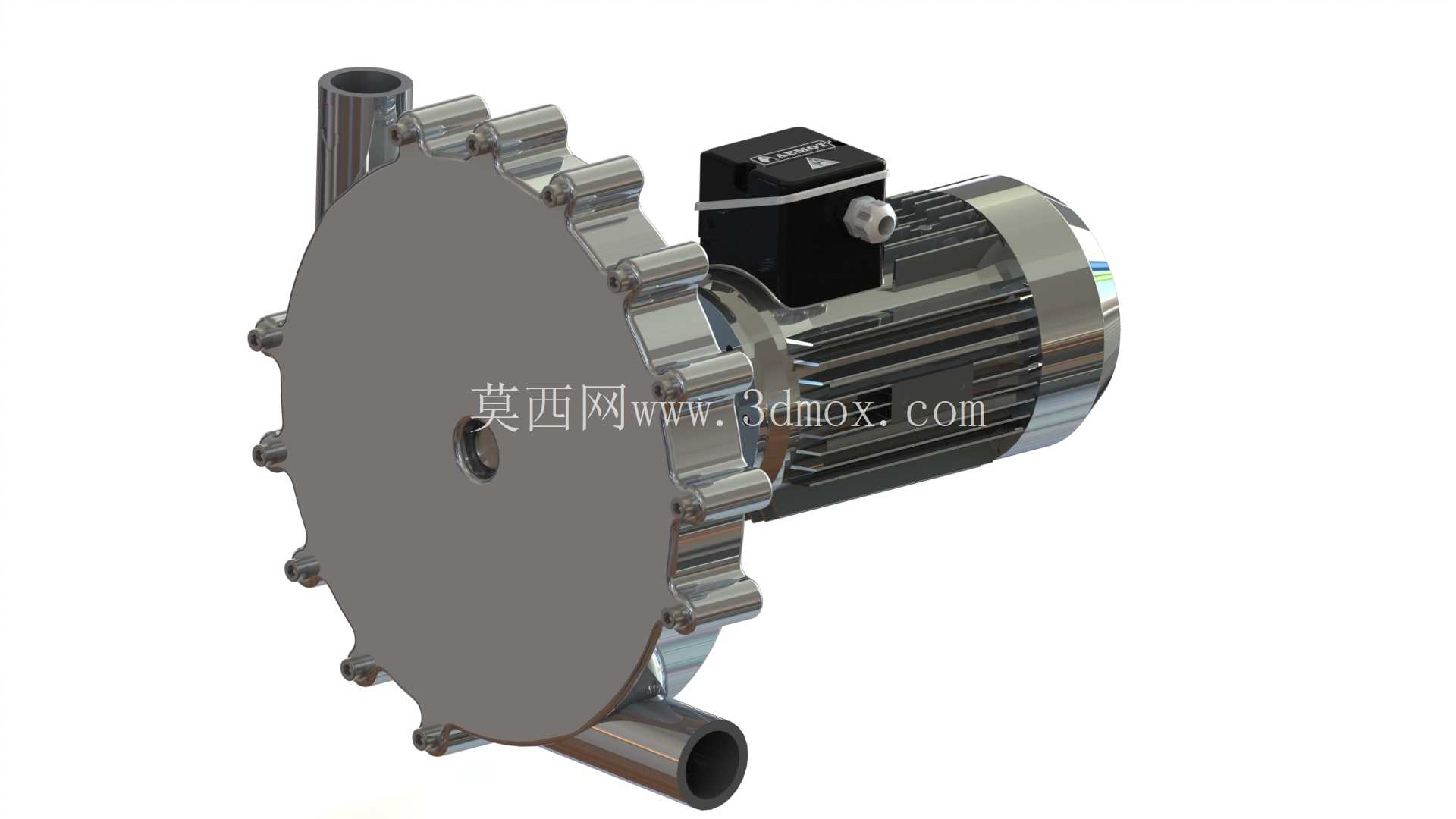

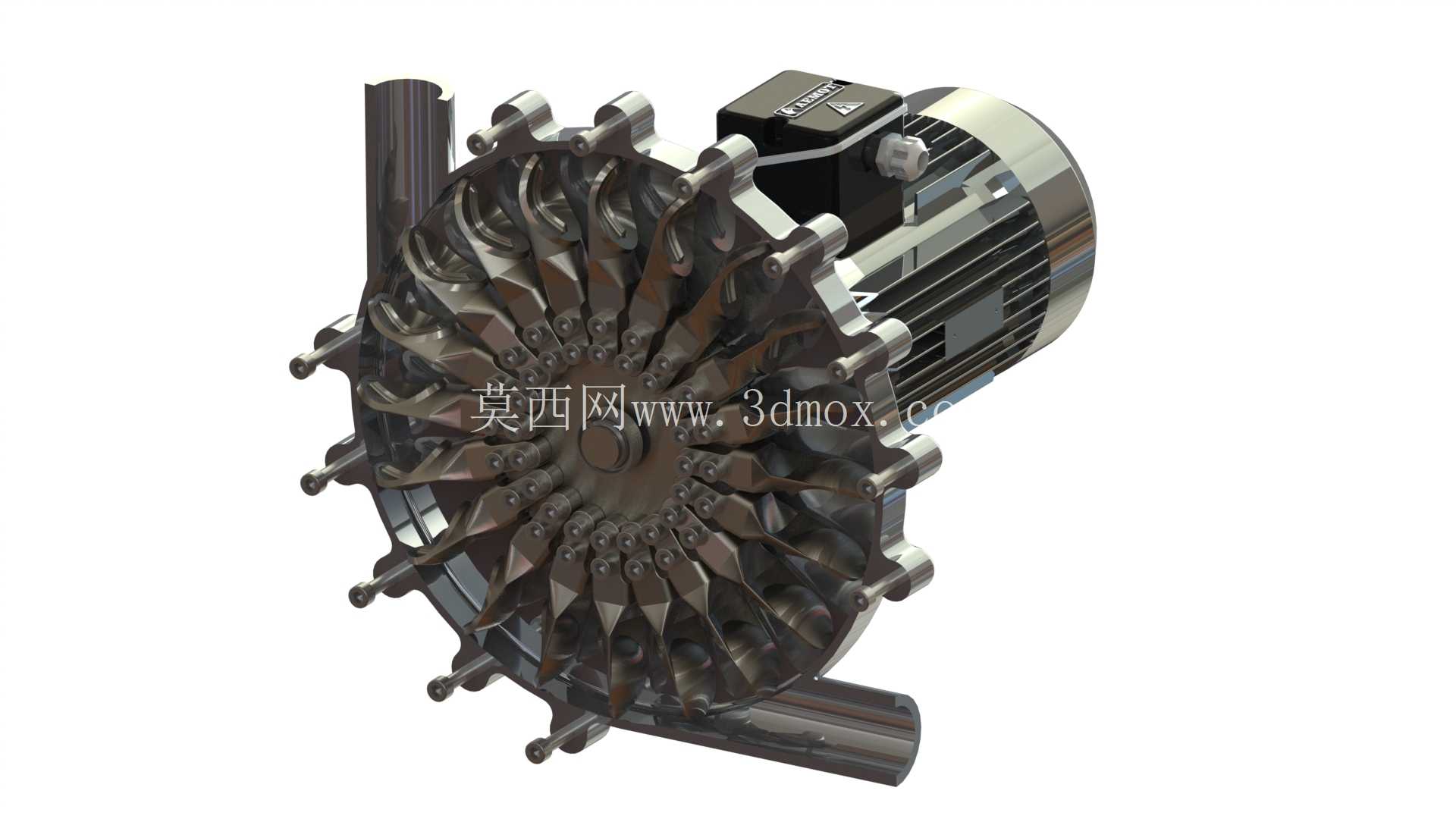

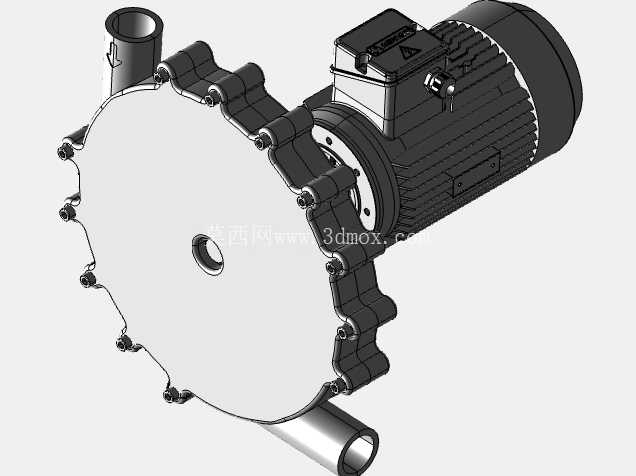

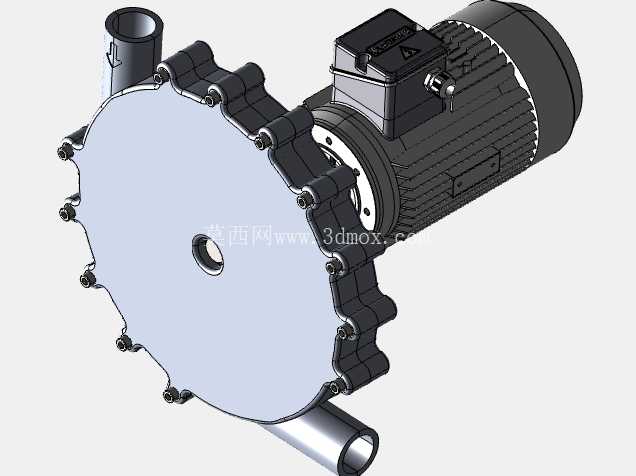

　　该液压涡轮机主要面向分布式流体能源回收场景设计，可适配低压差液压管路、小型引水渠道、工业循环水余压管路等安装环境，核心作用是将流体介质携带的压能、动能转换为旋转机械能，可直接驱动小型发电机、液压泵等负载，也可作为独立动力单元接入小型离网供能系统。从结构布局来看，整机采用驱动电机与涡轮叶轮同轴集成的紧凑设计，叶轮端采用径向辐条式多叶片排布，叶片沿轮盘周向均匀分布，每个叶片的型线都针对低流速流体的冲击角度做了优化，叶片边缘做了圆弧过渡处理，减少流体经过时的紊流损失，轮盘外侧设置一圈周向均布的连接凸台，用于端盖的定位与密封连接，进出流道采用切向布置的接口，流体从切向入口进入叶轮腔室后，沿叶片流道完成能量交换后从另一侧切向出口流出，这种流道设计可以最大程度利用流体的冲量与反冲动量，提升低水头工况下的能量转换效率。

　　驱动端采用标准三相异步电机结构，电机壳体带散热筋结构，可满足长时间连续运行的散热需求，电机输出轴与涡轮叶轮采用锥面配合加平键的连接方式，保证扭矩传递的可靠性，同时方便后期维护时的拆装。整机的安装边界设计充分考虑了现场部署的灵活性，底部预留了标准安装脚位，可直接固定在混凝土基础或者钢制支架上，进出流道接口采用标准法兰连接尺寸，可直接对接同通径的工业管路，不需要额外做变径转接。

　　设计过程中重点平衡了运行效率与结构可靠性的关系，叶轮部分的叶片厚度经过反复校核，既保证流体作用下的结构强度，避免长期运行出现叶片变形或者断裂，又尽可能减少叶片本身对流体的阻挡面积，降低流阻损失；涡轮腔室的内壁与叶片外缘的间隙控制在合理范围，减少流体的内泄漏损失，同时避免加工或者装配误差导致的叶片与腔室刮擦。在实际选型应用中，该结构可根据现场的流体压力、流量参数调整叶片的数量与安装角度，适配不同的工况输入条件，当用于工业循环水系统的余压回收时，可将原本通过减压阀消耗掉的压能回收转换为电能，补充厂区的自用电力；当用于小型引水式微水电场景时，不需要修建高坝，只需要利用现有渠道的自然落差即可安装运行，对周边生态环境的影响极小。

　　整机的旋转部件全部做了动平衡校正，运行过程中的振动幅度控制在标准允许范围内，可直接安装在靠近用户侧的位置，不需要额外做复杂的减振基础。密封结构采用机械密封加O型圈的组合密封方式，可有效防止腔室内的流体泄漏，同时避免外部杂质进入轴承腔室，延长轴承的使用寿命。从建模细节来看，所有的连接螺栓、密封槽、定位销孔都按照实际加工要求做了还原，结构工程师拿到模型后可直接根据现场的管路参数调整接口尺寸，也可以在此基础上优化叶片型线，做进一步的性能仿真验证，不需要从零开始搭建基础结构，可大幅缩短同类产品的开发周期。
