125毫米规格方形法兰式气缸端盖结构

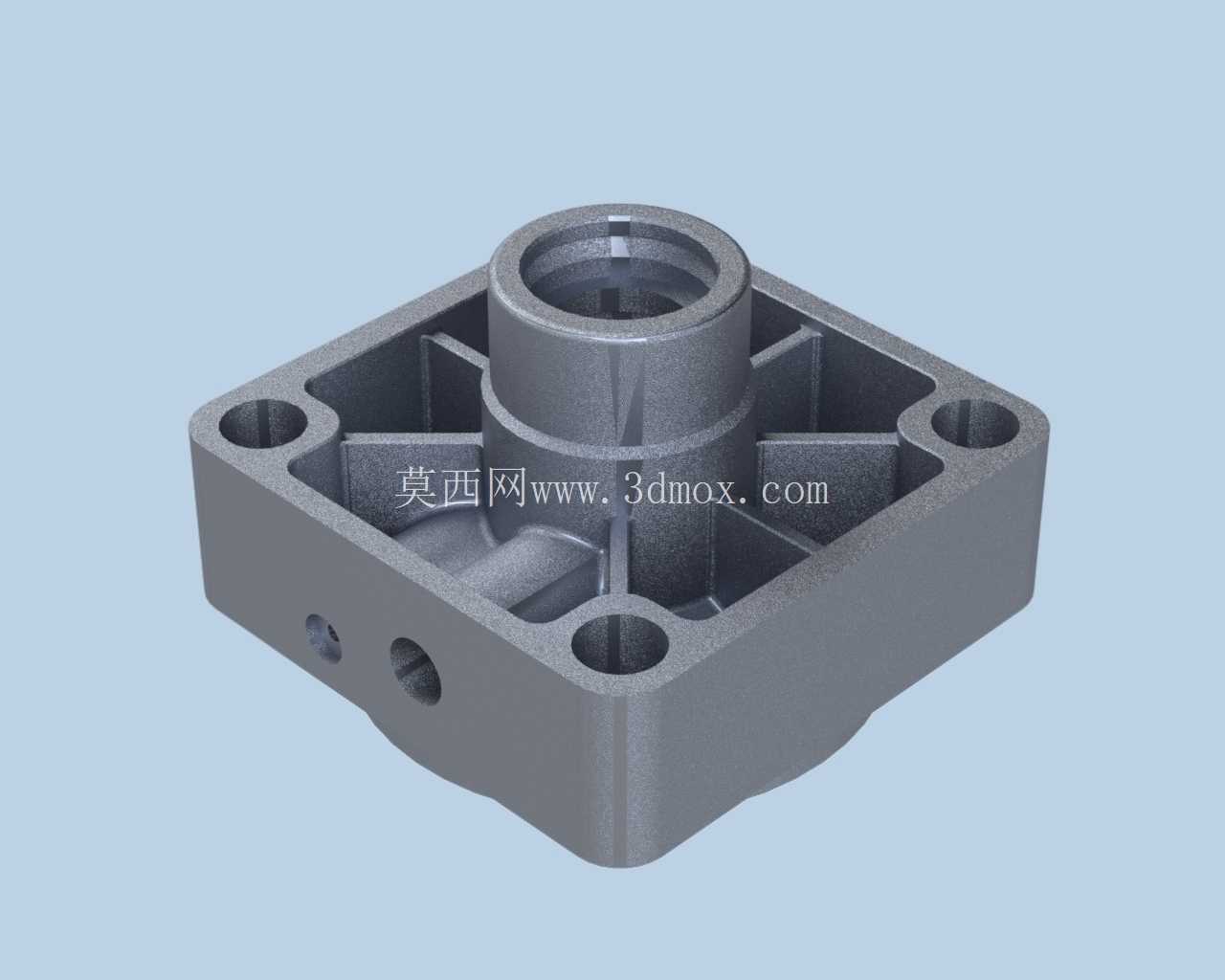

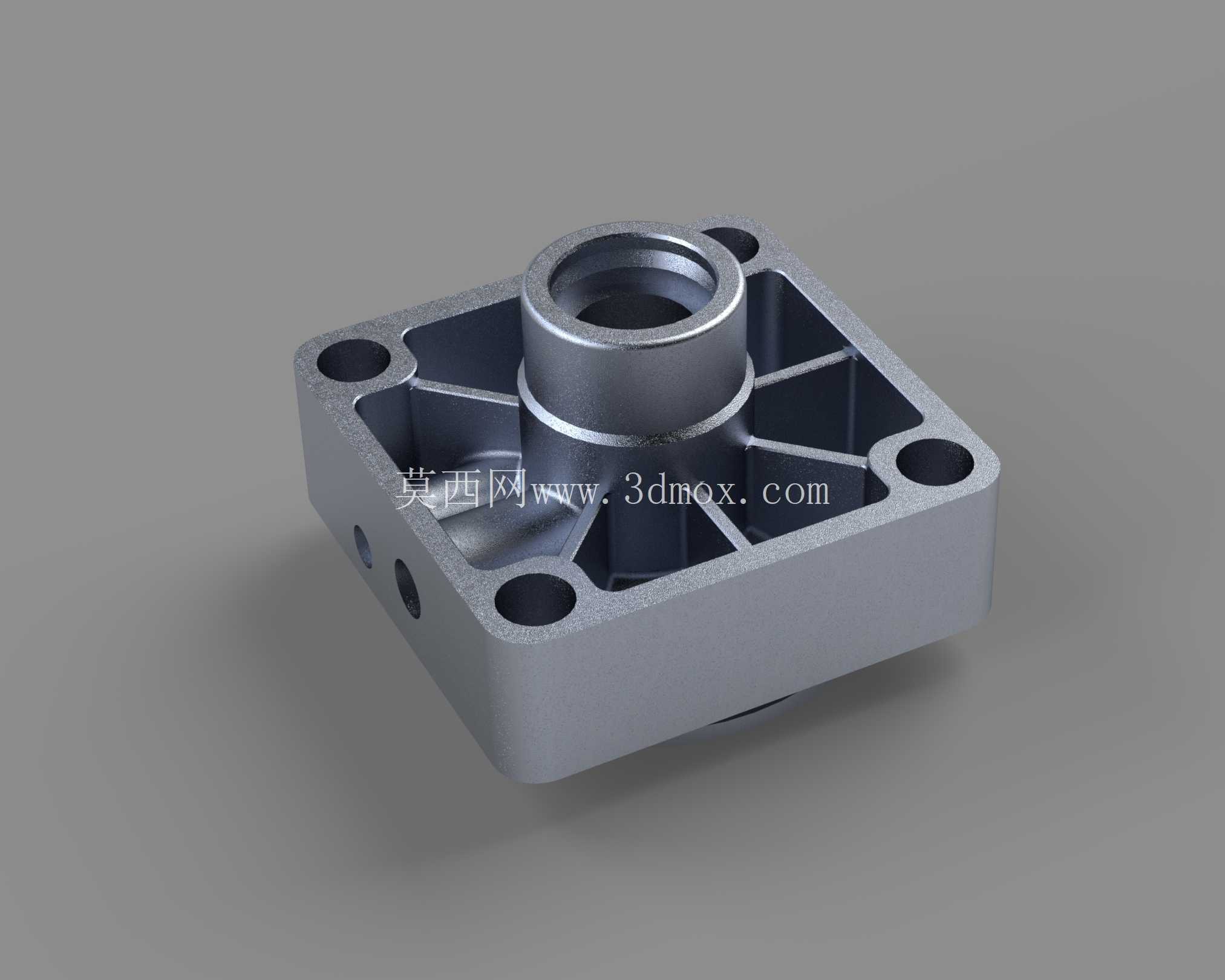

　　这款125毫米规格的气缸端盖，是气动执行元件的核心承压与连接部件，主要配套缸径125毫米的标准方形气缸使用，在气动自动化生产线、工装夹具动力单元、物流分拣顶升机构、包装设备压合工位等场景中承担气缸腔体密封、活塞杆导向支撑、缸体与外部安装基座连接的核心作用。从实际工况适配角度看，这类端盖多采用压铸铝合金材质加工成型，兼顾轻量化与足够的结构强度，能够承受0.1-1.0MPa的常规气动系统工作压力，适配绝大多数工厂压缩空气供气的工况要求。

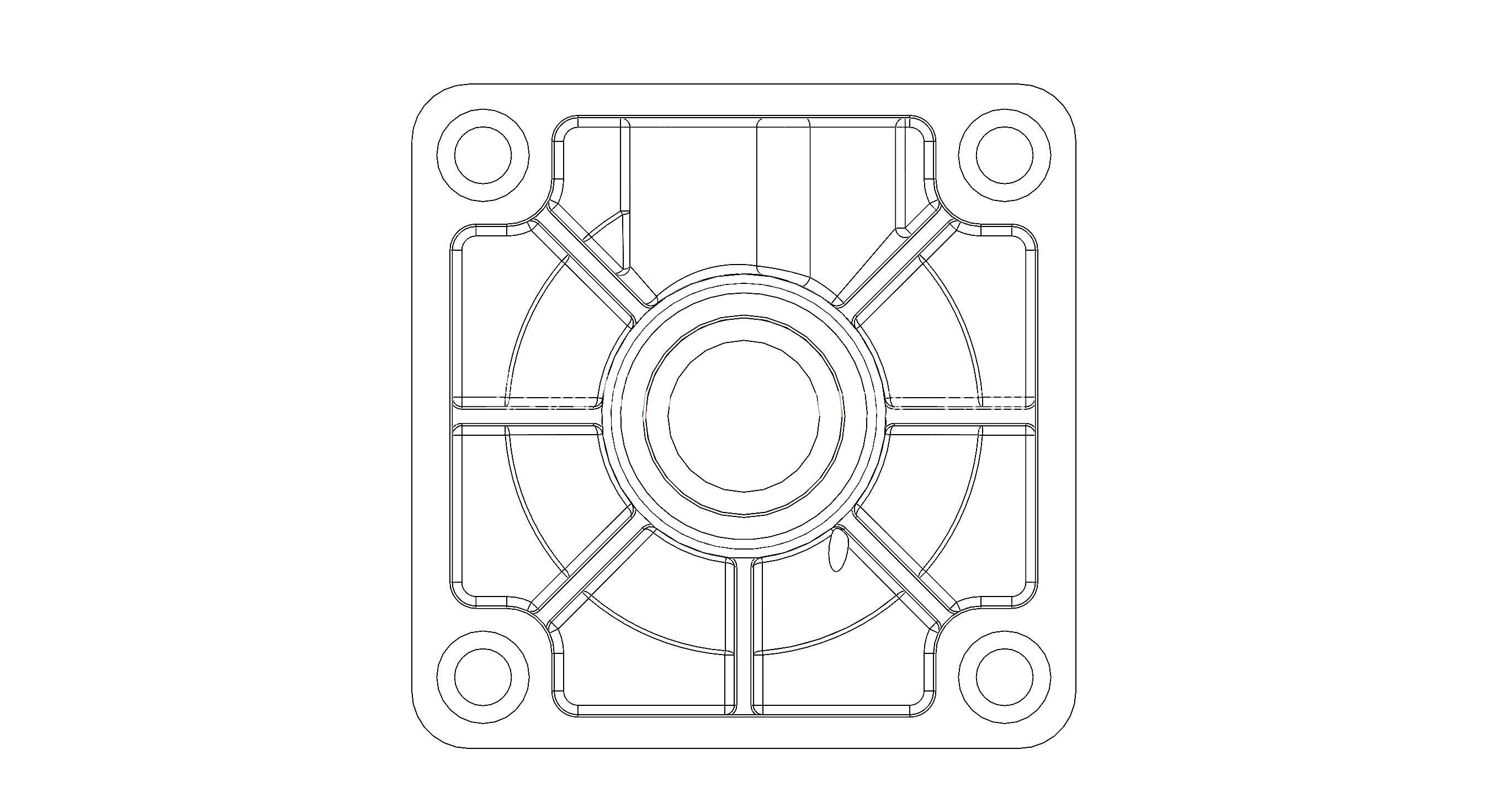

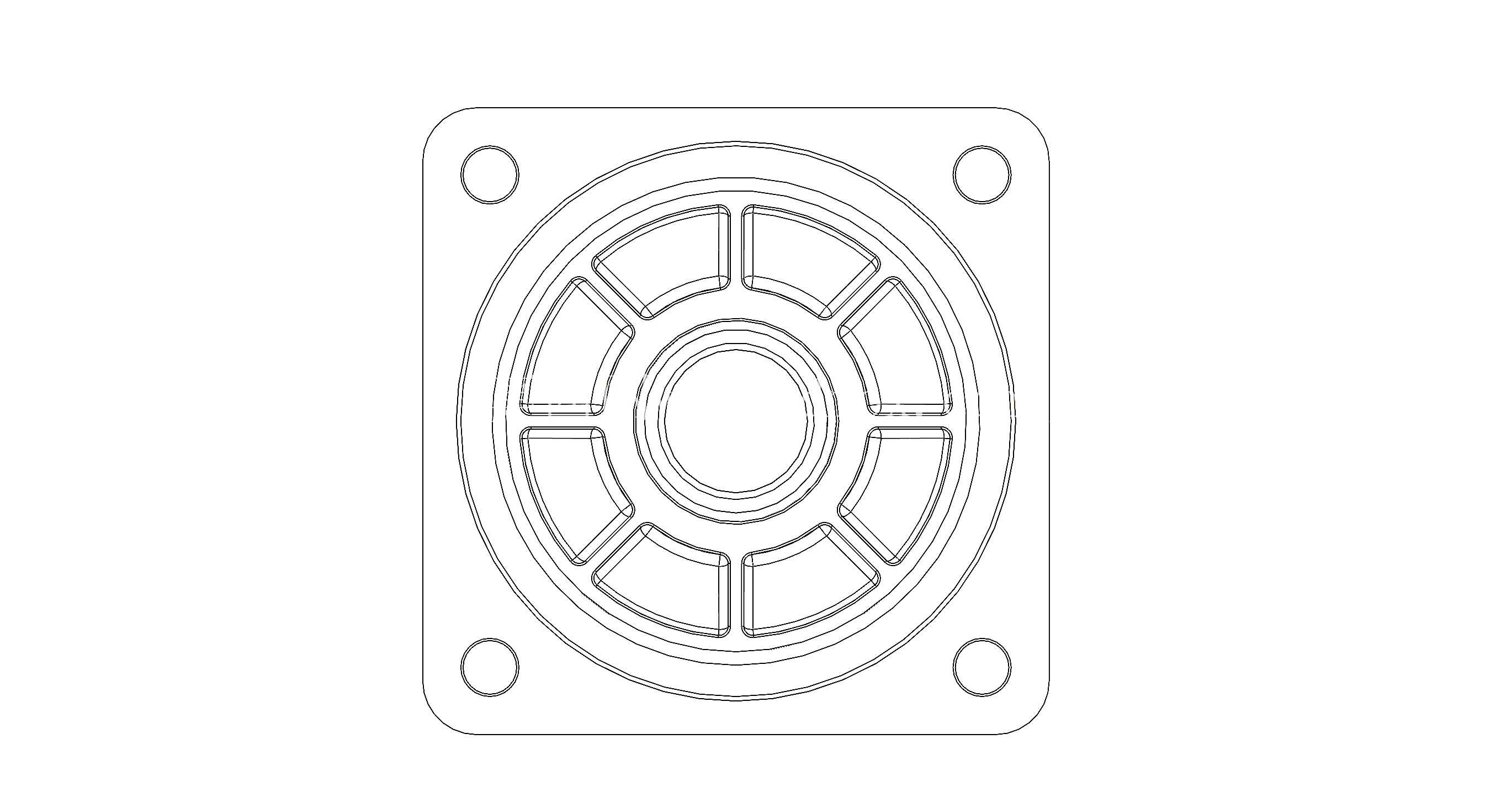

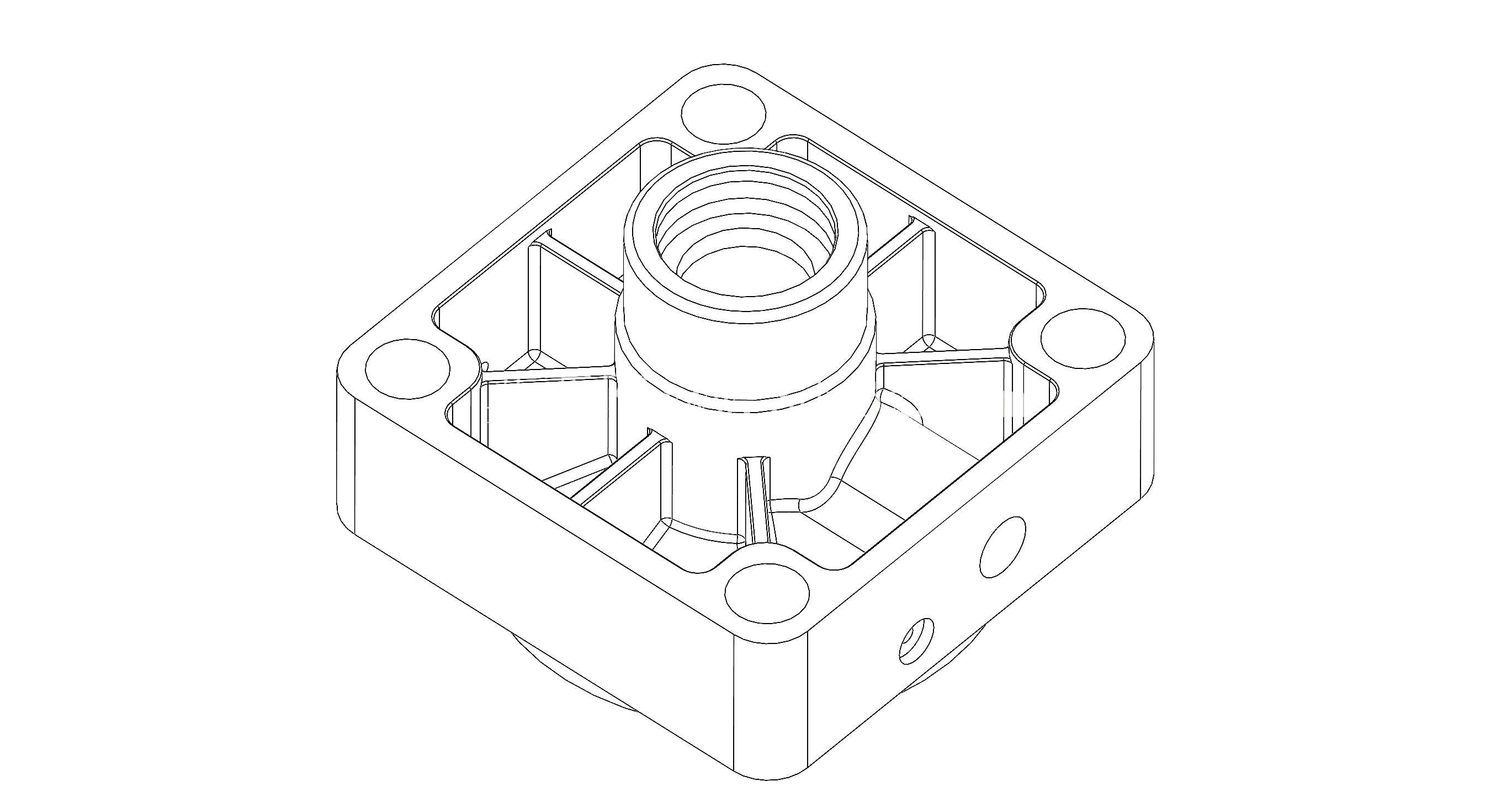

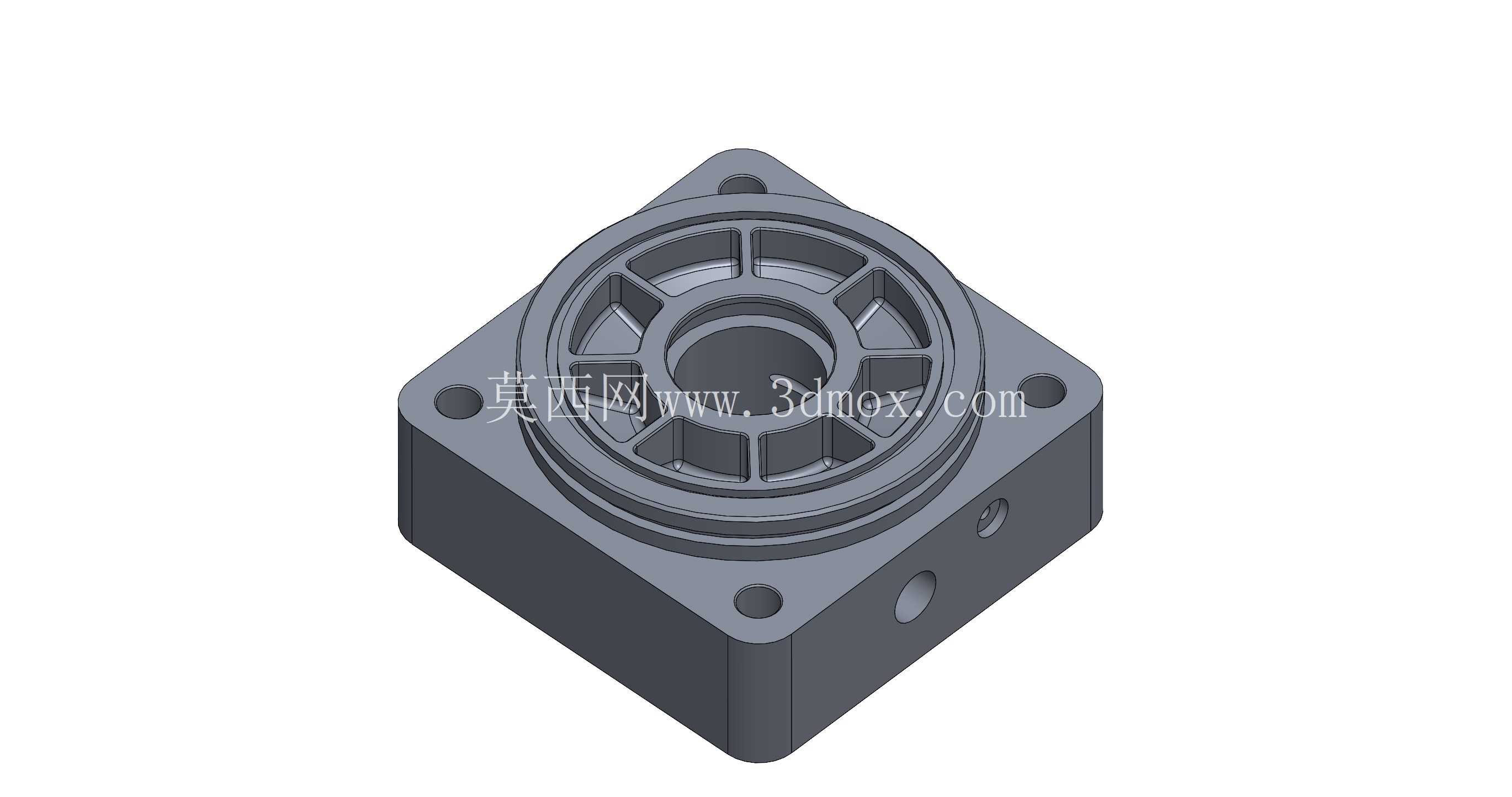

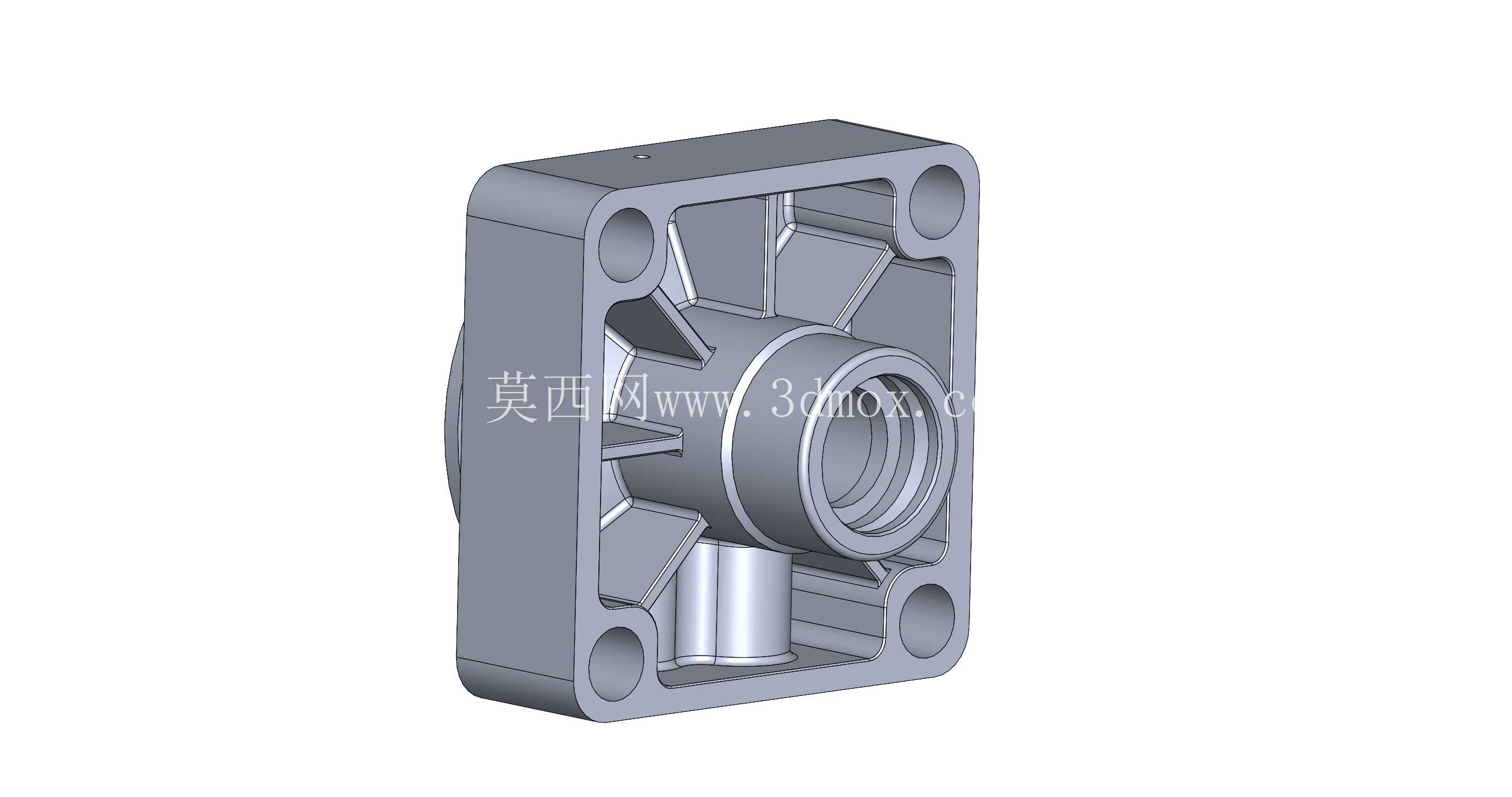

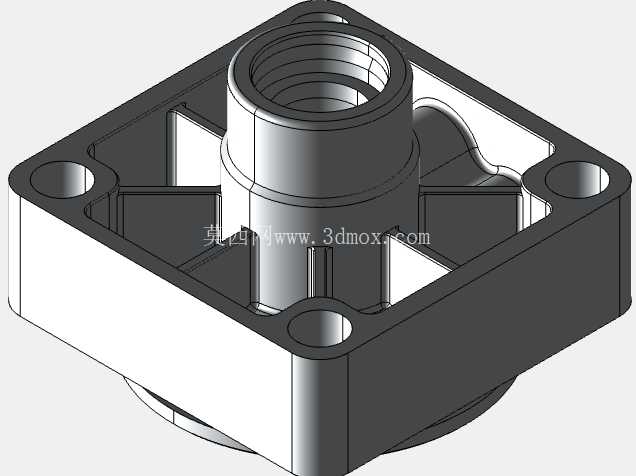

　　从结构设计逻辑来看，端盖采用方形法兰式安装布局，四个角位预留的通孔为安装固定孔，孔位间距匹配标准125缸径气缸的安装尺寸规范，可直接通过内六角螺栓与气缸筒身端部锁紧，同时也能适配带脚架、法兰板的外部安装需求，无需额外加工转接板。端盖中心的凸起筒状结构为活塞杆导向腔，内部预留了密封圈、导向环的安装槽位，能够对活塞杆的往复运动提供径向支撑，避免活塞杆伸出过程中出现偏摆，降低密封件的偏磨风险，延长气缸整体的维修周期。端盖本体上的加强筋结构并非随意布置，而是沿着受力方向从中心导向筒向四个安装孔位辐射，在不额外增加端盖整体壁厚的前提下，大幅提升端盖的抗变形能力，避免气缸在高频往复动作、或者带侧向负载工况下，端盖与筒身连接位置出现形变导致漏气。端盖侧面预留的两个小孔为气路通口，可直接安装快插气管接头，作为气缸的进出气通道，其中一个接口连通气缸无杆腔，另一个连通有杆腔，通过压缩空气的进出推动活塞完成往复动作，接口位置的壁厚做了加厚处理，避免接头拧紧过程中出现螺纹滑牙或者壳体开裂的问题。

　　在安装边界尺寸上，这款端盖的方形外轮廓尺寸严格匹配125毫米缸径气缸的配套标准，中心导向筒的高度经过精准核算，既保证足够的导向支撑长度，又不会过度占用气缸的有效行程空间，四个安装孔的孔径适配M10规格的安装螺栓，孔位的位置度公差控制在0.1毫米以内，保证装配时螺栓能够顺利穿入，不会出现强行装配导致的内应力残留。端盖与气缸筒身贴合的端面做了精加工处理，平面度公差控制在0.05毫米以内，装配时配合O型密封圈即可实现可靠的端面密封，无需额外涂抹密封胶，降低现场装配的工作量。从实际选型适配的角度，这款端盖不仅可以用于全新气缸的生产装配，也可以作为维修备件替换同规格损坏的气缸端盖，替换时仅需核对缸径、安装孔位间距、气路接口尺寸三个核心参数即可完成适配，不需要对气缸其他部件做改动。在三维建模过程中，这类零件的建模需要重点关注安装孔的位置度、密封槽的尺寸公差、导向腔的同轴度等关键参数，所有的倒角、圆角都需要符合气动元件的加工工艺要求，避免出现应力集中的尖角位置，同时筋板的厚度要均匀，避免压铸成型过程中出现缩孔、沙眼等缺陷，影响端盖的承压能力。
