燃料电池金属安装托盘结构设计方案

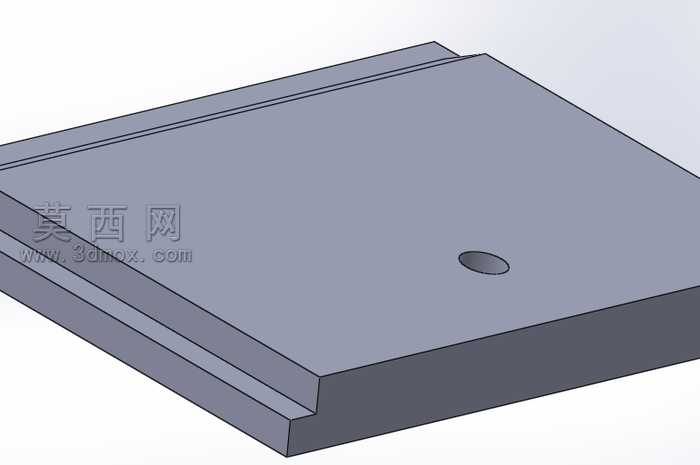

本作品为燃料电池配套的金属安装托盘三维设计，整体采用矩形平板式承载结构，建模阶段先完成基准面定位，以托盘的安装贴合面为第一基准，绘制整体外轮廓草图，通过拉伸特征生成基础板材实体，板材厚度根据燃料电池组件的承载需求设定，保证整体结构的刚性与抗形变能力。建模过程中对板材边缘做了折弯收边处理，通过边线法兰特征生成侧边的加强结构，既提升托盘整体的抗弯折性能，也能避免锐边对安装人员造成划伤，同时对所有棱边添加圆角特征，消除应力集中点，适配后续钣金冲压加工的工艺要求。托盘表面的圆形定位孔采用草图绘制后切除拉伸的方式生成，孔位尺寸与燃料电池组件的安装定位销严格匹配，孔边缘添加倒角特征，方便安装时的对位导入，降低装配难度。材质设定上选用常用的铝合金板材，在三维软件中赋予金属磨砂材质，调整材质的反光度与粗糙度参数，还原真实金属板材的表面质感，同时对板材表面的细微加工划痕做了纹理映射，让渲染效果更贴近实际加工后的成品状态。设计思路围绕燃料电池组件的安装固定需求展开，整体平面度公差控制在合理范围内，保证燃料电池安装后与托盘的贴合度，避免因接触面不平整导致的组件受力不均；托盘的整体尺寸经过反复校核，既能够完整承托燃料电池主体，也预留了周边管线排布的空间，侧边的收边结构高度经过优化，不会干涉燃料电池的外接接口安装。建模完成后对整体结构做了干涉检查，确认定位孔与安装件无错位，收边结构与周边组件无碰撞，同时对托盘的承重能力做了初步的结构受力仿真验证，确保在承载燃料电池重量时不会出现明显形变，满足实际使用的结构强度要求。整个设计兼顾了加工工艺性与装配实用性，所有特征都适配常规钣金加工的工序流程，无需特殊定制刀具即可完成生产，能够有效降低该配件的生产制造成本，同时标准化的孔位设计也能提升后续燃料电池总成的装配效率。
