Lite款便携储能电池外壳结构设计

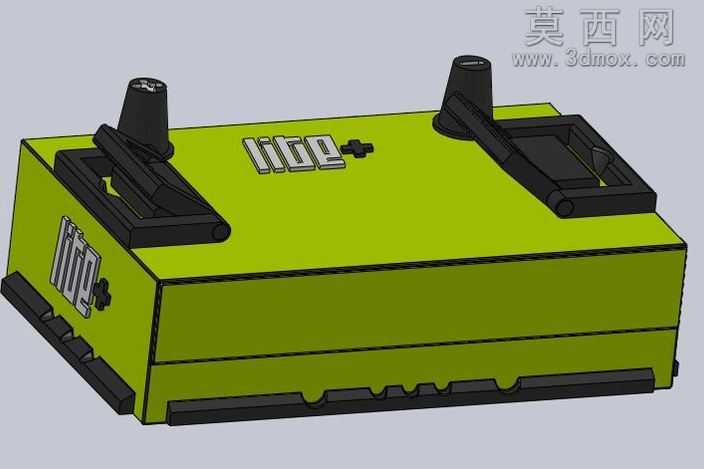

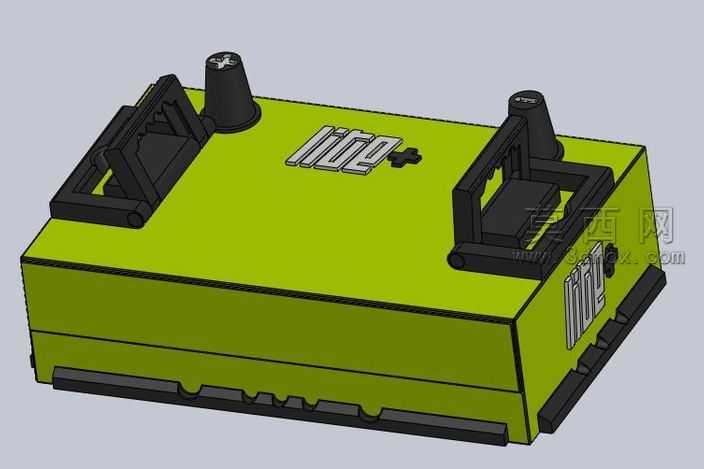

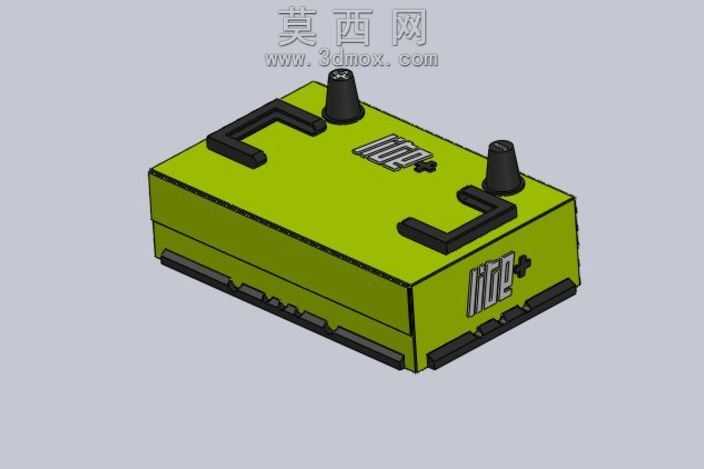

本作品为Lite款便携储能电池的外壳三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循便携储能产品的结构设计逻辑，对壳体的每一处装配位、功能结构都做了精准的尺寸约束与几何定义。模型外观采用辨识度较高的亮绿色作为主体壳体配色，搭配黑色的功能结构件，视觉上兼具工业质感与产品活力，渲染阶段针对塑料壳体的哑光质感做了材质参数调校，还原了硬质工程塑料的表面肌理，同时对黑色结构件的磨砂防滑质感、顶部标识的金属浮雕效果都做了分层材质处理，让整体渲染效果贴近真实量产产品的视觉表现。结构设计上，主体壳体采用一体化围合式箱体结构，壳体侧面预留了规整的散热凹槽与拼接卡扣位，既保证了壳体的结构强度，也为内部电芯模组、电路控制板的安装预留了充足的装配空间，壳体底部设计了连续的防滑支撑凸条，能够提升产品放置时的稳定性，避免使用过程中出现滑移。顶部设置了两组可翻转的黑色硬质提手，提手与壳体通过转轴结构实现活动连接，建模时对转轴的转动间隙、提手的收纳贴合度都做了干涉检查，确保提手翻折过程无结构冲突，提手表面做了防滑纹理设计，提升搬运握持时的摩擦力；顶部还设置了两个凸起的接线柱结构，接线柱周边做了加高的防护围边，能够避免日常使用中接线部位受到磕碰损伤，同时壳体侧面预留了接口安装位与品牌标识的浮雕安装区域，所有结构的拔模角度都按照注塑生产的工艺要求做了统一设置，兼顾了设计创意与量产可行性。整体建模过程从产品的实际使用场景出发，平衡了便携性、结构强度与外观辨识度，每一处结构细节都对应实际的功能需求，没有冗余的装饰性结构，完整还原了便携储能电池外壳的设计逻辑与结构特征。
