气动气源处理单元П-ФРК-6结构设计

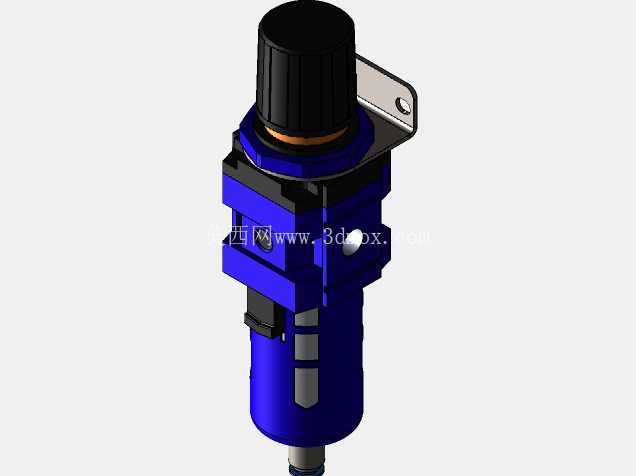

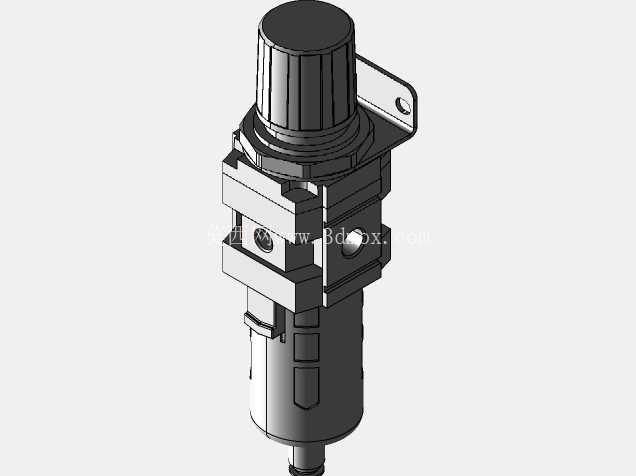

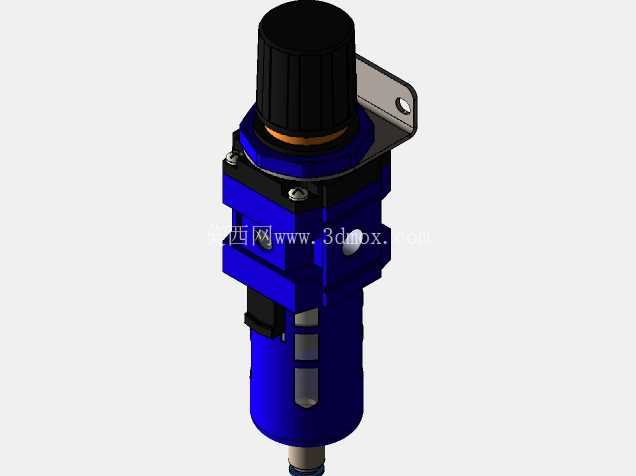

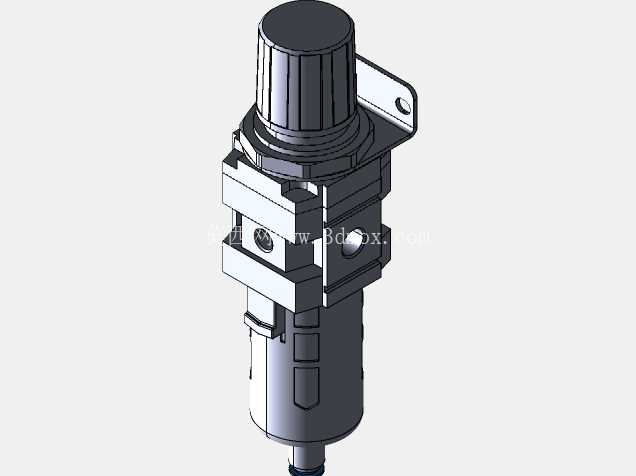

　　从结构设计逻辑来看，这款装置采用模块化集成思路，将过滤腔体、调压阀芯、输出接口整合在同一主体壳体内，没有多余的外置管线，整体外形采用方正带圆弧过渡的壳体设计，安装边界预留了标准的面板安装孔位与侧壁固定支架接口，既可以嵌入设备控制柜的面板上做可视化调压操作，也可以通过L型支架固定在设备机架的型材上，适配不同设备的安装空间需求，整体安装占用的横向空间不超过120mm，纵向深度控制在85mm以内，不会在紧凑的设备气路布局中占用过多安装位置。在工业气动控制系统的搭建过程中，气源处理单元是整条气路最前端的核心保障部件，这款П-ФРК-6型空气处理装置，主要适配车间集中供气场景下的支路气源预处理，常见于自动化装配线、气动夹具工位、小型气动执行机构的前端气路接入端，承担压缩空气的杂质过滤、压力稳定、初步油水分离的核心作用，避免后端气动元件因为气源含水含杂、压力波动出现密封件磨损、执行动作卡顿、调压失准等常见故障。

　　在功能特性上，这款气源处理单元的进气端采用内螺纹标准接口，适配车间常用的PU气管快插接头转接，过滤腔体采用透明高强度工程塑料材质，日常巡检时可以直接观察内部滤芯的积污情况，不需要拆解壳体就能判断是否需要更换滤芯；调压旋钮设置在装置顶部，带自锁结构，调整到目标工作压力后按下旋钮即可锁定压力值，避免设备运行过程中因为震动导致压力偏移，输出压力范围覆盖0.1-0.8MPa的常用气动工作区间，能够满足绝大多数常规气动执行元件的供气压力要求。

　　设计过程中重点考虑了工业现场的维护便捷性，过滤腔体的底部设置了手动排水阀，日常维护时只需要按压阀体底部的排水按钮，就能将腔体内积存的冷凝水排出，不需要将整个装置从气路上拆解下来；内部滤芯采用卡接式固定结构，更换滤芯时只需要旋下过滤罩，直接抽出旧滤芯替换即可，单次维护操作耗时不超过两分钟，能够最大程度减少设备停机维护的时间。从气路适配的角度来说，这款装置可以单独作为单工位的气源处理部件使用，也可以多组并联在分气块上，为多组不同压力需求的气动支路分别提供稳压过滤后的气源，比如在装配工位上，同时为气动螺丝刀、气动夹紧缸、气动吹扫枪提供不同压力的稳定气源，避免不同支路用气时出现压力互相干扰的问题。

　　壳体的密封结构采用径向O型圈密封设计，相比传统的端面密封，在长期带压工作的状态下密封可靠性更高，不会因为车间温度变化出现密封件收缩漏气的问题，适配车间0-45摄氏度的常规工作环境温度，不需要额外做保温或者散热处理。在建模过程中，所有接口尺寸、安装孔位都按照实物的装配公差做了参数化预留，比如安装孔的中心距、接口螺纹的深度、调压旋钮的操作空间都做了干涉检查，确保模型导入到整机设备装配体中时，不会和周边的管线、机架部件出现装配干涉，结构设计师在做设备气路布局时，可以直接调用这个模型完成气路部分的装配设计，不需要再反复核对实物的安装尺寸，能够有效缩短设备设计阶段的建模周期。另外这款装置的外形做了等比例的细节还原，包括壳体上的压力刻度标识、排水阀的操作结构、接口的螺纹细节都做了对应建模，在做设备三维展示或者装配工艺模拟时，能够直观呈现气源处理单元的安装位置和操作空间，方便工艺人员提前规划维护操作的空间预留，避免后期设备组装完成后出现维护操作空间不足的问题。
