微型500bar高压锁紧液压油缸结构

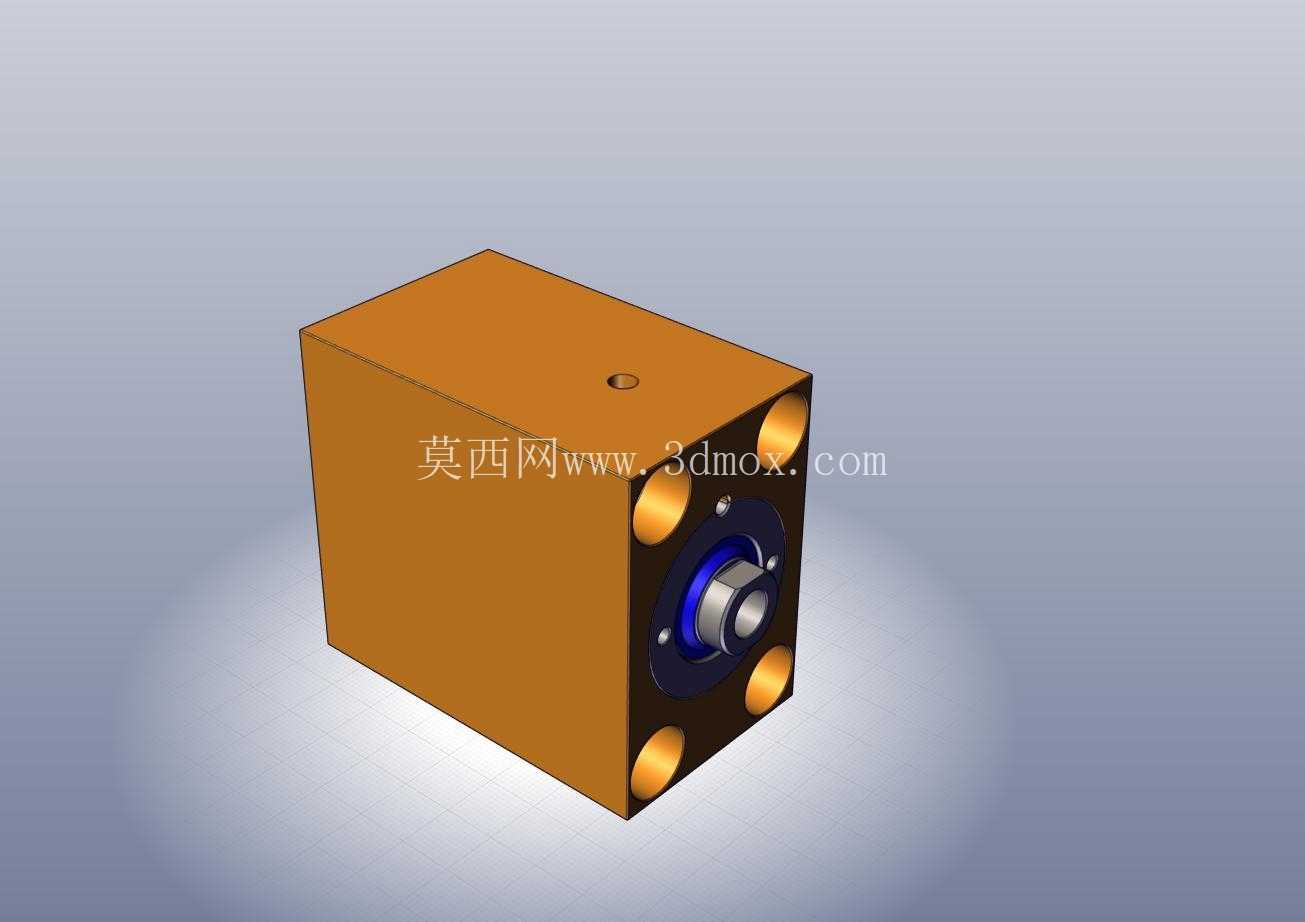

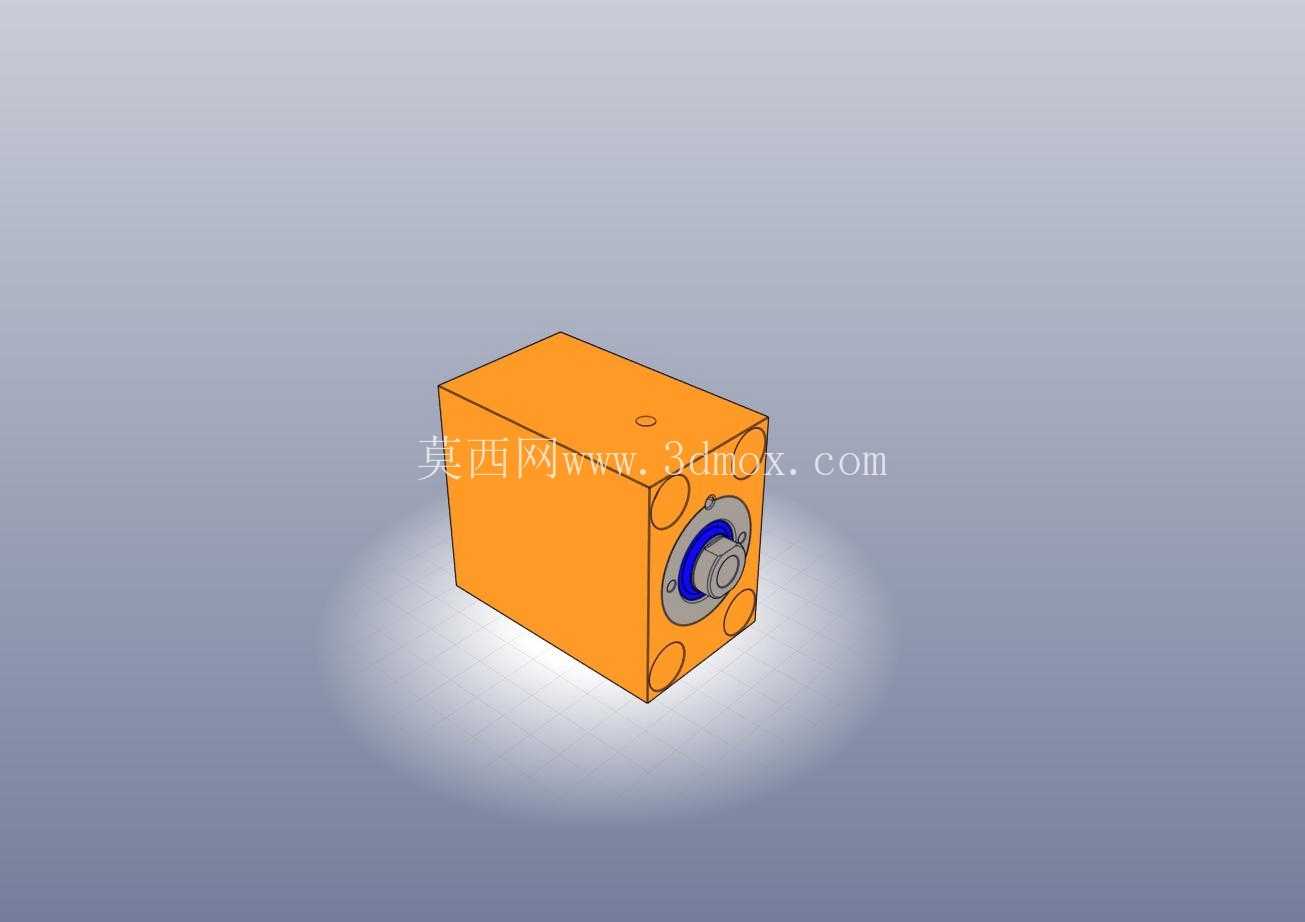

　　在注塑模具、小型冲压工装的锁模工位，经常会遇到安装空间局促但锁模压力要求高的工况，常规的拉杆式油缸因为缸筒外圆占用径向空间大，安装固定需要额外的支架，往往很难塞进模具模板之间的预留间隙里，这款微型高压锁紧油缸就是针对这类紧凑空间的锁止需求设计的。从结构布局来看，这款油缸采用了方形集成缸体的设计思路，没有采用传统的分体式缸筒加端盖的螺栓连接结构，而是直接在整块方形合金钢坯料上加工出活塞腔、油道以及安装孔位，这样的设计一方面减少了密封连接面的数量，在500bar的高压工况下能大幅降低泄漏风险，另一方面方形的缸体外壁可以直接贴合模具模板的安装平面，不需要额外的安装支座，四个角上的通孔直接穿装固定螺栓，安装定位的精度比带支座的油缸更高，也不会因为支架变形导致油缸受力偏载。实际应用中，这类油缸大多用在模具抽芯之后的锁止工位，或者小型工装的工件夹紧工位，比如注塑模具的侧抽芯滑块到位之后，需要足够的锁止力抵消塑料熔体填充时对滑块的侧向推力，500bar的工作压力下，即使油缸的活塞直径不大，也能输出足够的锁止力，相比常规21MPa压力级别的油缸，同等输出力下这款油缸的径向尺寸能缩小近40%，刚好能适配小型精密模具模板之间的狭窄安装空间。

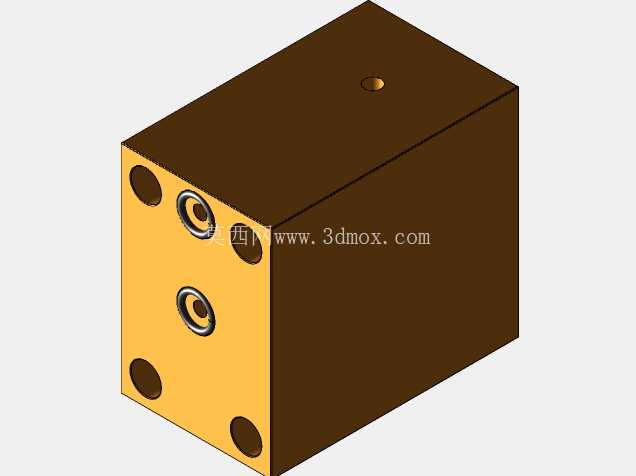

　　从安装边界来看，这款油缸的方形缸体四个端面都做了平整加工，安装时可以根据管路排布的方向选择不同的面作为进油口安装面，缸体上预留的油道接口可以直接接微型液压油管，不需要外接复杂的油路块，前端的输出轴端做了密封防尘结构，能阻挡模具生产过程中产生的塑料碎屑、粉尘进入活塞腔，避免密封件被刮损导致内泄。设计过程中，这款油缸的活塞行程做了短行程优化，因为锁止工位的油缸不需要长行程的往复运动，短行程的设计可以让活塞的导向长度占比更高，在承受侧向负载的时候不容易出现活塞杆偏磨的情况，活塞上的密封件采用了高压适配的组合密封结构，在500bar的连续工作压力下不会出现密封件被挤入间隙的问题，缸体内部的油道做了圆弧过渡处理，避免高压油液流动时产生尖锐的压力冲击，延长密封件的使用寿命。

　　在设备选型匹配的时候，需要注意这类高压微型油缸的供油管路通径不需要太大，因为短行程锁止工况下的油液流量很小，但是管路的耐压等级必须匹配500bar的工作压力，避免管路爆裂引发安全问题，安装的时候四个固定螺栓需要按照对角顺序拧紧，保证缸体安装面和模板平面完全贴合，避免因为安装倾斜导致活塞杆运动时出现卡滞。和常规的圆形油缸相比，这款方形集成油缸的另一个优势是可以多个油缸并排紧密安装在模板上，相邻油缸之间不需要预留扳手空间，因为固定螺栓是从缸体的四个角位穿装，拧紧操作可以在模板的另一侧完成，在多抽芯的精密模具上，这种紧凑的安装特性能大幅缩小模具的整体外形尺寸，降低模具的制造成本。

　　在实际使用场景中，这类油缸也常被用在小型液压夹具的夹紧工位，比如自动化生产线上的小型零件定位夹紧，因为安装空间小，输出力足够，不需要额外的安装支架，直接固定在夹具基板上就能使用，高压工作的特性也让夹紧力足够稳定，不会因为液压系统的微小压力波动出现夹紧松动的情况，避免加工过程中工件移位导致的零件报废。油缸的前端输出轴可以根据实际使用需求连接不同的接头，比如和模具滑块连接的时候可以采用T型槽接头，补偿少量的安装位置偏差，避免活塞杆承受径向的附加力，缸体的表面做了发黑处理，在车间的生产环境下能起到一定的防锈作用，不需要额外的表面防护处理就能适应模具生产的多油潮湿环境。
