在行走机械液压系统、工业液压站的油路布局中,这类两路式流量调节部件常被布置在执行元件的进油侧或回油侧,用来匹配不同动作回路的流量需求,避免单泵供油时多个执行元件出现动作抢油、速度失稳的问题。比如在小型工程机械的支腿回路、机床液压夹具的同步夹紧回路里,这类元件可以同时对两条支路的流量进行独立节流调节,保证两个执行元件的动作速度符合工况要求,不会出现一侧动作过快、另一侧滞后的不同步问题。

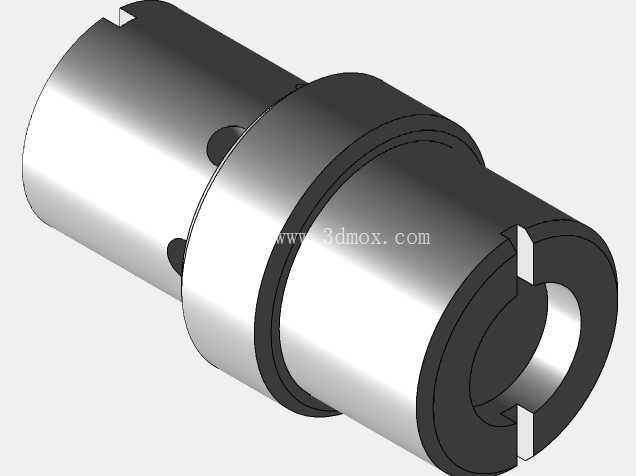

从结构上看,该元件采用圆柱式整体壳体设计,主体为阶梯轴状的金属壳体,两端设置带缺口的内孔安装接口,适配1/2英寸标准液压管路的连接尺寸,安装时可以直接插入对应规格的油路块安装孔,通过接口处的缺口实现周向定位,避免元件在油压波动下出现转动移位,保证油路对接的密封性。壳体中部设置环形凸台,作为安装时的轴向定位面,凸台两侧的圆柱面分别对应两条独立的油路通道,壳体侧壁开设的径向小孔,是流量调节的节流口位置,通过内置的阀芯转动或者轴向移动,可以改变节流口的通流面积,从而实现对两条支路流量的精准控制。
设计这类元件的时候,首先要考虑的是油路的独立性,两条调节通道之间必须做到完全密封隔离,不能出现内部窜油的问题,否则会导致两条支路的流量调节互相干扰,无法实现独立的速度控制。因此壳体内部的流道加工需要保证同轴度与内壁粗糙度,阀芯与阀孔的配合间隙要控制在合理范围内,既保证阀芯动作灵活无卡滞,又能减少内泄漏量,避免系统出现不必要的容积损失。其次要考虑节流口的抗堵塞能力,液压系统中难免存在细小的污染物颗粒,节流口的形状设计要避免出现过小的通流截面,同时在元件的进油侧通常会搭配过滤精度合适的滤网,防止颗粒卡滞阀芯或者堵塞节流口,导致调节失效。
从安装边界来看,该元件的整体外径、有效安装长度都适配标准液压油路块的安装孔尺寸,安装时不需要额外设计复杂的固定结构,直接通过油路块的孔位台阶实现轴向压紧,接口处的密封通常采用O型圈实现端面或者径向密封,能够承受常规液压系统的工作压力,不会出现外泄漏问题。在实际选型应用中,需要根据两条支路的最大工作流量、系统工作压力来匹配对应的调节行程,保证节流调节的线性度,避免出现调节行程前段流量变化过快、后段流量几乎无变化的非线性问题,影响操作人员对流量的精准把控。
在三维建模过程中,需要重点还原壳体的阶梯结构、两端接口的缺口定位特征、侧壁的节流口开孔位置,同时要保证内部流道的尺寸与实际产品一致,这样在做液压系统的虚拟装配时,才能准确验证元件与油路块、周边管路的安装干涉情况,提前发现布局中存在的尺寸冲突问题。比如在做液压站的油路块设计时,将该元件的三维模型导入装配环境,可以直观确认元件安装后是否会和周边的阀件、管接头出现空间干涉,同时可以模拟管路的走向,保证管路弯曲半径符合安装要求,减少现场装配时的返工概率。
这类流量调节元件在液压系统中虽然不属于核心的动力或者执行元件,但却是保证系统动作稳定性、同步性的关键辅助元件,尤其是在多执行元件的定量泵系统中,通过这类元件的流量分配,可以让单台液压泵同时驱动多个执行元件按照设定的速度动作,不需要为每个执行元件单独配置独立的液压泵,有效降低整个液压系统的成本与体积。在实际使用中,这类元件的调节通常采用内六角扳手或者专用调节工具进行操作,调节完成后可以通过锁紧装置固定阀芯位置,避免设备运行过程中因为振动导致阀芯位置偏移,出现流量变化、动作速度失稳的问题。壳体表面的金属处理工艺通常采用镀锌或者发黑处理,提升元件的防锈能力,适应不同工况下的使用环境,无论是在户外的工程机械上,还是在车间内的工业设备上,都能保证长期使用的可靠性。
