定制化LED照明灯具内部灯板结构设计

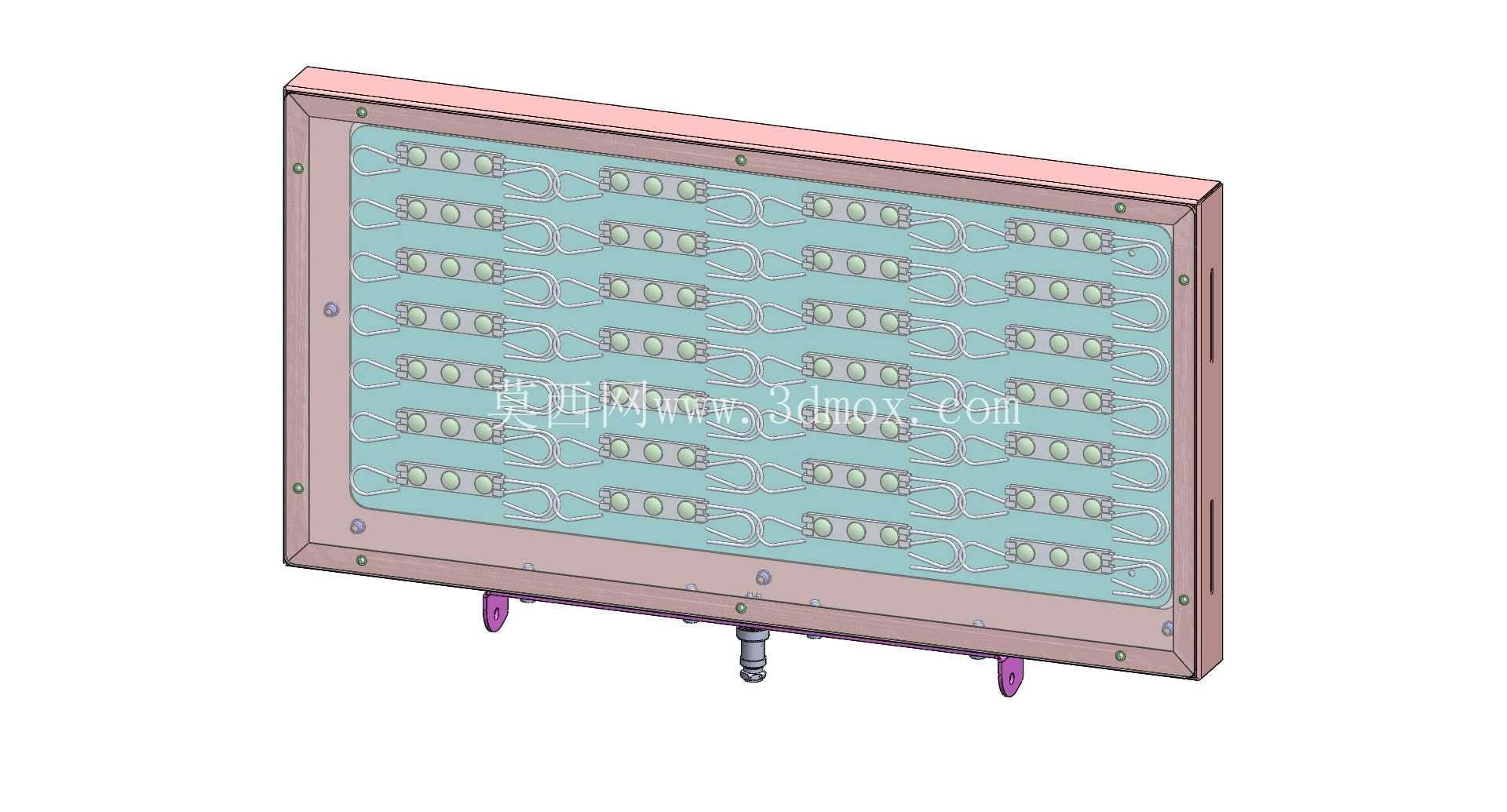

　　这款定制照明灯具的内部灯板结构，最初的设计需求来自工业作业区域的局部补光场景，这类场景往往对照明的覆盖均匀度、安装适配性有明确要求，不能直接套用通用市售的平板灯结构。从结构布局来看，灯板采用矩形板式基底，灯珠按照行列等距排布，单排设置多颗灯珠，相邻灯珠之间预留了均匀的走线间隙，每颗灯珠的引脚都通过独立的飞线完成串并联连接，这种布线方式并非随意选择，而是考虑到定制化场景下可能需要调整灯珠串接数量、适配不同输入电压的需求，相比印刷电路板的固定走线，飞线连接在小批量定制场景下调整灵活度更高，不需要重新制板就能适配不同的功率参数。

　　灯板外围设置了一圈金属边框，边框上预留了多组安装孔位，孔位沿着边框四边均匀分布，既可以通过侧边孔位完成嵌入式安装，适配设备舱体、操作工位顶棚的内嵌安装需求，也可以通过底部的两个支脚完成壁挂或者支架式安装，底部中间预留的线缆接头位置，做了凸起的防水台结构，能够避免线缆弯折处的应力集中，同时在户外或者多尘潮湿的作业场景下，能减少水汽、粉尘顺着线缆间隙进入灯体内部的概率。

　　在设计思路上，这款结构没有追求极致的轻薄化，而是优先考虑了维护便利性，边框与灯板基底之间采用可拆卸的连接方式，当单颗灯珠出现损坏时，不需要整体更换灯板，只需要拆开边框对应位置就能完成单颗灯珠的替换，降低后期维护的物料成本。灯珠排布的间距经过反复调整，相邻灯珠的中心距保持一致，确保在灯具额定安装高度下，照射面的照度差控制在合理范围内，不会出现局部过亮或者暗区的问题，适配流水线操作工位、设备检修区域、户外临时作业点等需要均匀照明的场景。

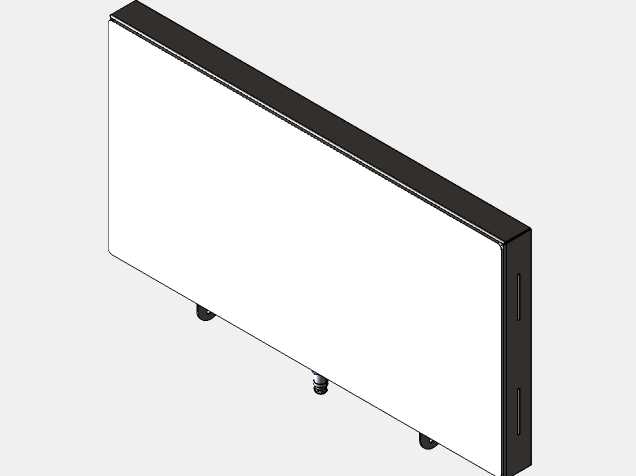

　　从安装边界来看，灯板整体为薄型长方体结构，厚度控制在较小范围内，能够适配狭窄的安装空间，底部支脚的高度预留了接线操作空间，安装时不需要额外预留过多的后部走线空间，侧边的安装孔位兼容常规的膨胀螺丝、自攻螺丝安装尺寸，不需要额外定制安装转接件。布线时所有飞线都沿着灯珠间隙排布，没有出现跨接在灯珠发光面上方的情况，避免线路遮挡灯珠光线造成照射阴影，同时线路在灯板边角位置做了冗余长度预留，防止组装拉扯时出现线芯拉断的问题。

　　在实际使用场景中，这类定制照明结构既可以作为独立的照明灯具使用，也可以作为大型设备的配套照明组件，集成到加工设备、仓储货架、户外作业棚架等结构上，相比通用照明产品，其安装孔位、接线位置、灯珠排布都可以根据实际安装空间做针对性调整，不需要对安装载体做过多改造就能完成装配。结构设计时充分考虑了不同安装姿态的适配性，不管是水平吊装、垂直壁挂还是倾斜安装，灯珠的固定方式、线路的固定点都能保证长期使用下不会出现灯珠移位、线路松脱的问题，适配工业场景下长时间连续工作的使用需求。
