果汁加热罐体工业设备结构设计

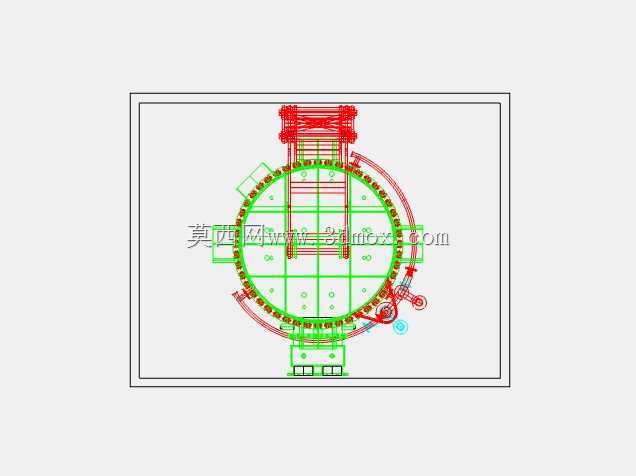

　　在果蔬汁加工生产线的前端预处理工段，这类立式果汁加热设备承担着物料升温灭酶、均质前温度适配的核心作用，是NFC果汁、浓缩汁加工线中衔接榨汁与后续浓缩、灌装工序的关键单元。从现场安装的适配性来看，该设备采用立式圆柱罐体作为主体承载结构，整体占地投影为矩形，罐体主体直径适配常规1.5米宽度的车间操作通道，侧边配套的支撑框架与管路排布预留了足够的检修操作空间，安装时仅需在地面预埋对应规格的地脚螺栓，即可完成主体固定，无需额外搭建高层操作平台，适配中小型果蔬加工厂的车间层高条件。

　　设备主体的圆柱罐体采用上下椭圆封头的承压结构设计，罐体壁厚按照0.3MPa的工作内压做强度校核，内壁做镜面抛光处理，避免果汁物料残留挂壁，减少卫生死角，满足食品加工设备的清洁生产要求。罐体顶部设置的快开式人孔结构，方便操作人员定期进入罐体内部做CIP清洗后的检查与维护，顶部预留的多个接口分别对应进料、排气、温度传感器安装、清洗球接入的功能，接口全部采用标准快装卡盘连接，和车间现有流体管路的通用配件完全适配，无需额外加工转换接头。

　　从功能实现的角度看，该设备采用夹套加热结合内部管路导流的结构，罐体外侧的夹套层通入高温热水作为热媒，内部设置的环形导流管路让进入罐体的果汁物料沿着罐壁螺旋流动，延长物料在加热区域的停留时间，保证物料升温均匀，避免局部过热导致的果汁风味物质破坏。罐体侧面伸出的多组快接接口，分别对应出料、温度检测、液位检测的功能，出料口设置在罐体下部锥段的最低位置，保证生产结束后罐内物料可以完全排空，无残留积液。侧边的红色支撑框架除了承担罐体的侧向支撑作用，还集成了热媒管路的走线固定结构，热媒进出管路沿着框架内侧排布，外部做保温层包裹，减少热输送过程中的热量损耗，同时避免管路裸露导致的操作人员烫伤风险。

　　在设计过程中，首先针对果汁物料的热敏性特性，确定了低温长时间的加热工艺参数，对应的罐体容积按照每小时2吨的处理量做匹配，计算得出罐体有效容积为1.2立方米，总容积1.5立方米，预留20%的气液分离空间，避免加热过程中物料沸腾溢罐。管路排布阶段充分考虑了流体的阻力损失，所有管路转弯处均采用大曲率半径的弯头，减少物料输送过程中的剪切力，避免果汁中的果肉纤维被过度破碎影响成品口感。支撑结构的受力计算按照满载总重量的1.5倍做安全系数校核，框架与罐体的连接位置采用连续满焊工艺，焊后做打磨抛光处理，避免焊缝位置藏污纳垢。设备底部设置的三个可调支脚，可以在安装时调整罐体的水平度，保证罐内液位检测的准确性，同时抵消地面不平整带来的安装应力。

　　从日常操作的便利性来看，罐体侧面设置的视镜结构可以直接观察罐内物料的液位与沸腾状态，无需打开人孔即可判断设备运行状态，配套的温度传感器接口可以直接接入车间现有PLC控制系统，实现加热温度的自动调节，热媒管路上设置的调节阀可以根据出料温度实时调整热媒流量，保证出料温度稳定在设定值的±1℃范围内。设备整体的结构拆解方便，所有与物料接触的部件都可以快速拆卸清洗，满足食品加工设备每班清洗的生产要求，夹套层外部的保温层采用聚氨酯发泡材质，外覆304不锈钢薄板保护层，既减少热量损耗，也方便日常的表面清洁擦拭。
