户外立式太阳能光伏照明路灯结构设计

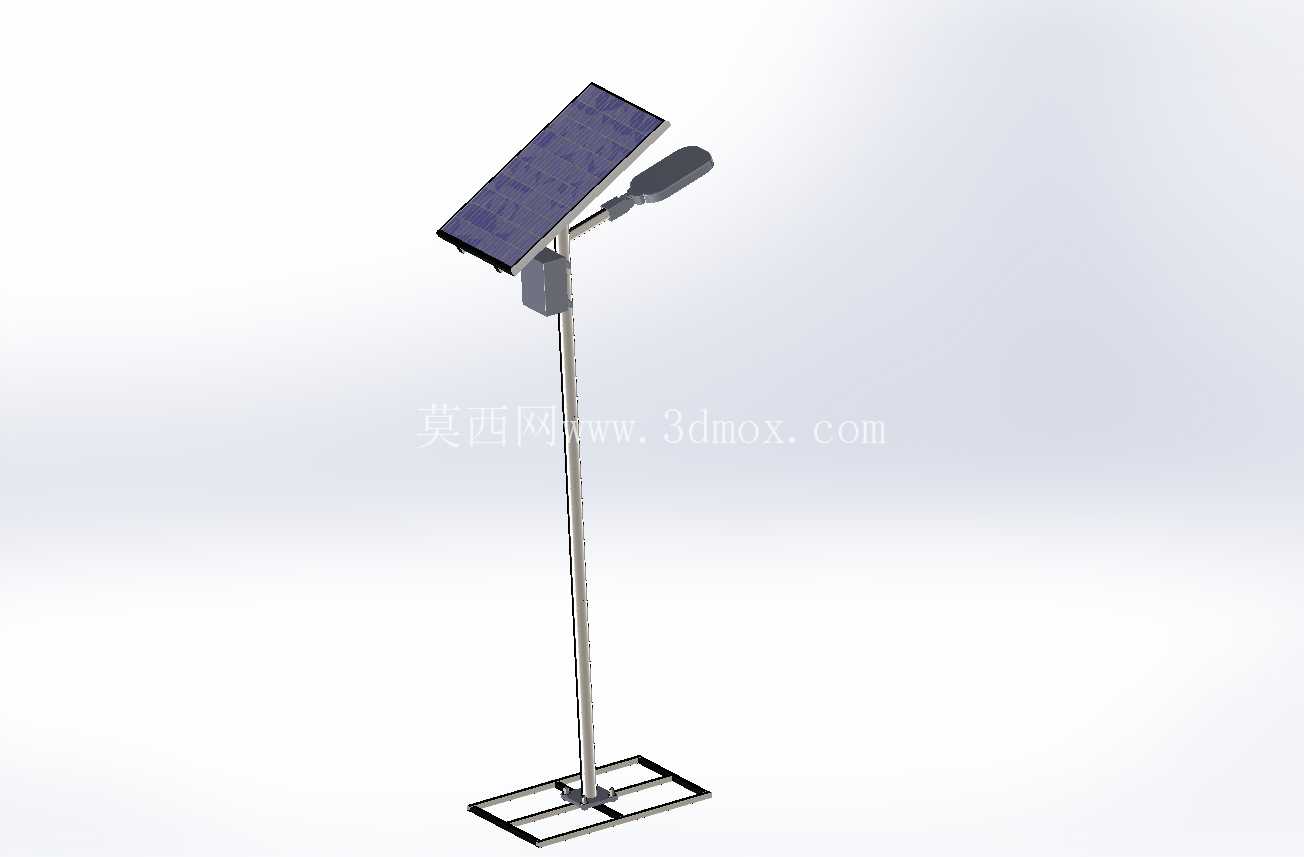

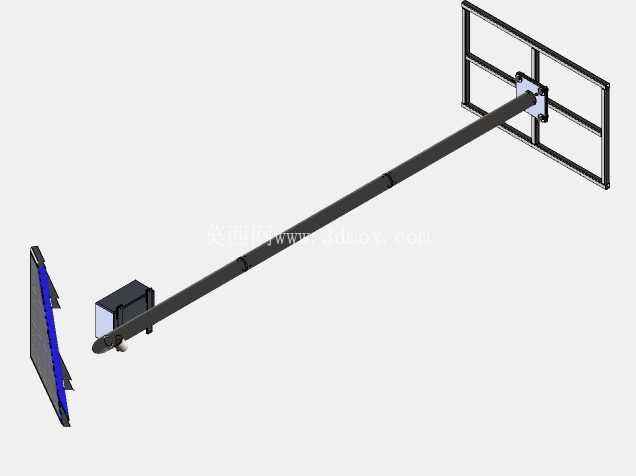

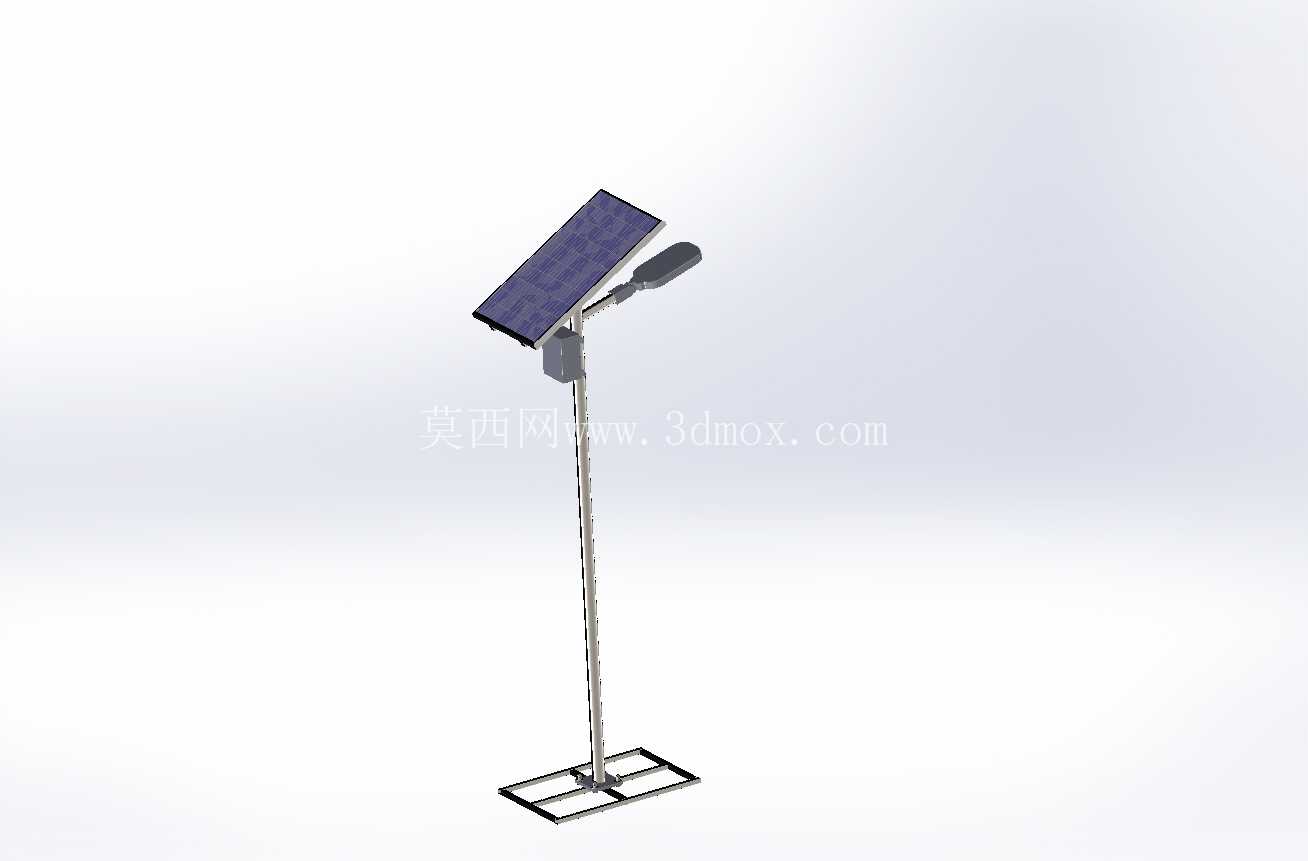

　　这款户外立式太阳能照明设备的三维结构，完全围绕城郊支路、乡村步道、园区辅路这类无外接市电覆盖的公共照明场景做适配设计，整套结构没有冗余的装饰性部件，所有构件的选型和排布都优先考虑户外长期服役的可靠性与现场安装的便捷性。从结构排布来看，整套设备采用单立柱悬臂承载方案，主灯杆选用薄壁圆形金属管材，底部搭配方形落地安装法兰底座，法兰盘上预留四个对称分布的地脚螺栓安装孔，安装时可直接匹配预制混凝土基础上的预埋螺栓，不需要额外做焊接固定，能大幅缩短现场施工的周期。

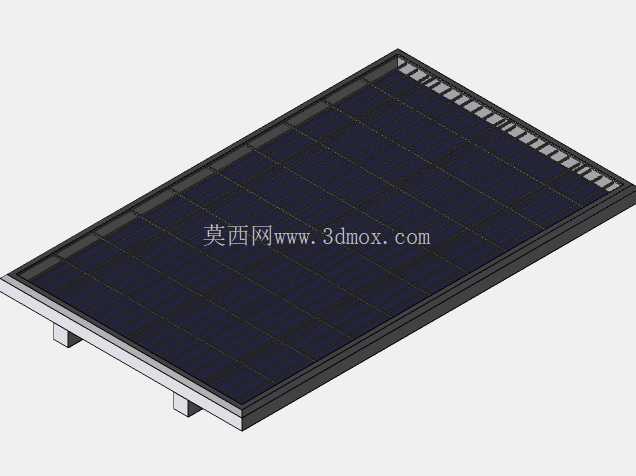

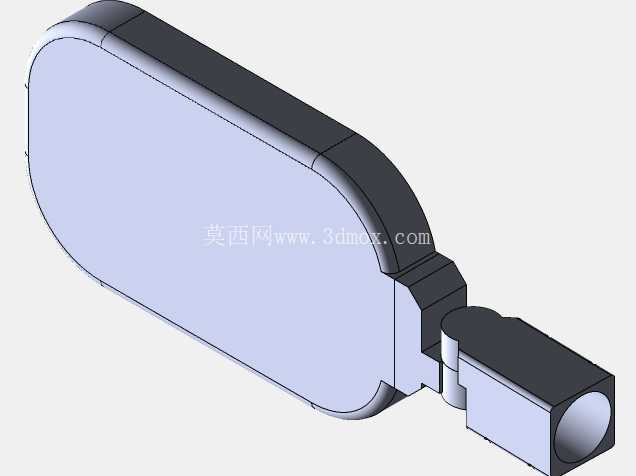

　　灯杆上部的承载区域做了分区设计：一侧通过可调角度的金属支架固定光伏电池板，支架预留了角度调节的长圆孔结构，可根据安装区域的纬度差异调整光伏板的倾斜角度，保证不同地域安装时都能获得最优的太阳辐射接收效率，避免固定角度支架适配性差的问题；另一侧通过短悬臂结构固定LED照明灯具，悬臂的伸出长度经过反复校核，既能够保证灯具的照射范围覆盖设计要求的路面宽度，又不会因为悬臂过长导致灯杆上部载荷偏心过大，增加基础的抗倾覆载荷要求。

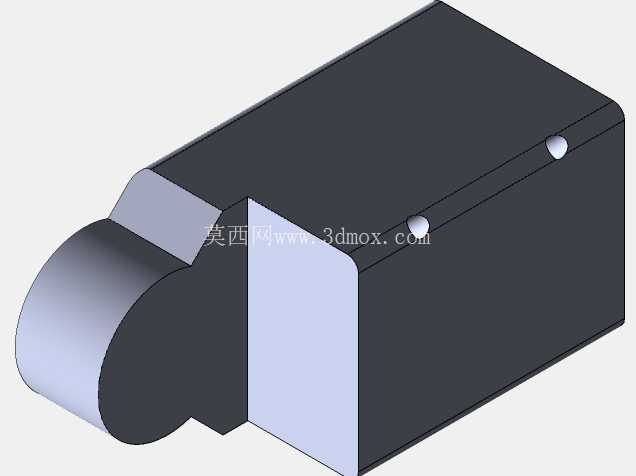

　　光伏板与灯具之间的灯杆侧壁预留了穿线孔位，光伏板的输出线缆、灯具的供电线缆都可以从灯杆内部空腔走线，完全避免线缆外露带来的老化、破损风险，灯杆中部偏上的位置设置了独立的设备安装舱，用来放置充放电控制器与储能蓄电池，舱门采用侧边铰链加锁具的密封结构，防护等级可满足户外露天使用的防雨、防尘要求，不需要额外加装外置设备箱，进一步简化了现场安装的工序。从实际使用的功能逻辑来看，整套设备不需要外接市电线路，白天时段光伏板接收太阳辐射将光能转化为电能，通过控制器存储到储能蓄电池中，夜间环境亮度降低到设定阈值时，控制器自动接通灯具的供电回路，实现自动亮灯，不需要人工操作开关，非常适合布线难度大、供电配套不完善的区域使用。

　　在结构设计的细节处理上，光伏板的边框采用圆角过渡处理，避免安装维护过程中尖锐边角划伤作业人员；灯杆的所有焊接位置都做了打磨平滑处理，整体表面做户外级喷塑防腐处理，可耐受长期的日晒雨淋、高低温交变环境，降低后期维护的频次。安装边界方面，这套设备的基础开挖尺寸不需要过大，常规土质条件下，预制混凝土基础的尺寸控制在0.6米见方、深度0.8米即可满足抗风等级要求，灯杆整体高度适配4-6米的常规户外照明需求，安装完成后灯具的照射半径可覆盖8-10米的路面范围，单套设备即可满足小段步道的照明需求，多套排布时可按照15-20米的间距设置，即可实现连续无暗区的路面照明效果。建模过程中对所有配合位置都做了公差适配校核，比如光伏板支架与灯杆的连接位置、悬臂与灯杆的焊接位置、法兰盘与灯杆的连接位置，都按照实际钣金与机加工的公差要求做了间隙预留，保证结构加工完成后可以顺利装配，不会出现干涉问题；同时对整体结构的重心做了仿真校核，确保上部光伏板与灯具的载荷合力作用线与灯杆轴线重合度控制在合理范围内，避免长期偏心载荷导致灯杆出现弯曲变形的问题。
