便携提挂式通用LED照明灯笼结构设计

　　这款便携提挂式LED照明灯具的结构设计，首先围绕户外临时照明、家庭应急备灾、夜间作业辅助等多场景使用需求展开，在结构布局上充分考虑了不同使用姿态下的稳定性与操作便利性。从实际使用场景来看，这类灯具常被应用于户外露营时的营地局部照明、家庭停电后的应急移动照明、夜间检修作业时的近距离补光，甚至是地摊经营时的便携光源，因此设计过程中首先对握持、悬挂、平放三种核心使用状态做了结构适配。

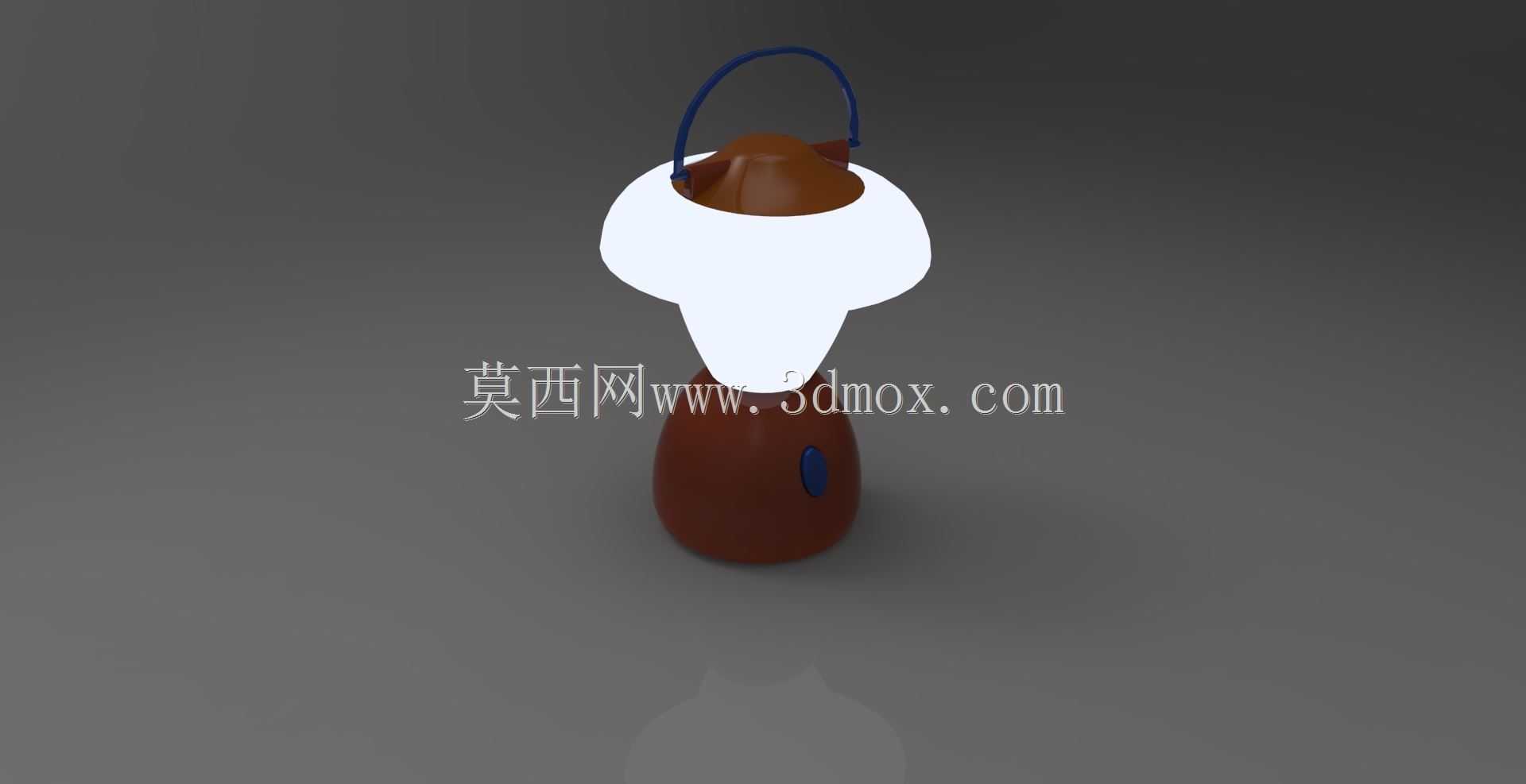

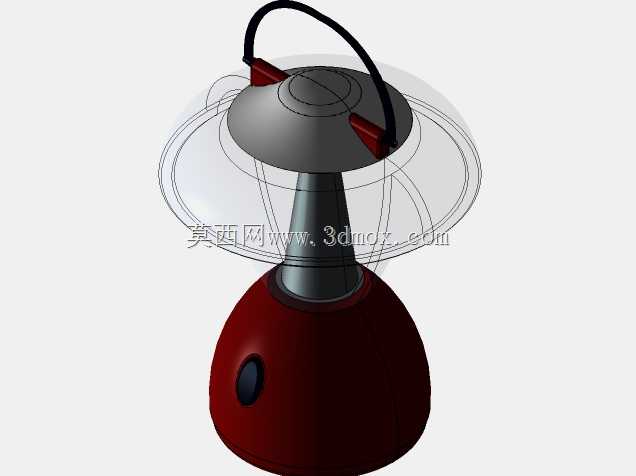

　　灯具整体采用上下分段式结构布局，下部为电池仓与控制模块集成的基座部分，上部为发光模组与柔光扩散结构，顶部设置可翻转的柔性提手结构。基座部分采用上窄下宽的类锥台造型，底部做了微幅的配重分布设计，当灯具平放在桌面、地面等平面时，重心始终落在基座支撑面范围内，即使受到轻微的侧向触碰也不会发生翻倒，适配非平整户外地面的放置需求。基座侧面嵌入的按压式控制开关，位置刚好对应单手握持时拇指的操作行程，握持状态下无需调整手势即可完成开关操作与亮度档位切换，开关周边做了内凹的防护边设计，避免放置过程中误触开启造成电量损耗。

　　上部的发光区域采用大弧度的乳白色柔光扩散罩，区别于传统手电类产品的聚光设计，扩散罩的曲面曲率经过反复调整，能够将LED灯珠发出的点光源转化为均匀的面光源，出光角度覆盖水平方向360度与垂直方向120度范围，不会产生局部刺眼的眩光，在帐篷内、小范围作业区域使用时，能够提供无明显阴影的环境照明，避免局部亮度过高造成的视觉疲劳。发光罩与下部基座的连接位置做了密封止口结构，配合硅胶密封圈可以实现日常泼溅、户外露水的防护，满足阴雨天气下的短时间户外使用需求。

　　顶部的提手采用半硬质的弧形结构，两端通过转轴与发光罩上部的连接座固定，提手可以沿着转轴做0到180度的翻转，当提手翻转至竖直向上状态时，可以作为手提结构使用，单根手指即可勾住提手携带移动；当提手翻转至任意倾斜角度时，可以挂在树枝、帐篷杆、墙面挂钩等位置，实现悬挂式照明，无需额外配置挂绳配件；当提手翻转至贴合发光罩顶部的收纳位置时，不会突出于灯具整体轮廓，方便放入背包、工具袋中收纳携带，不会与其他物品发生勾挂。

　　在内部结构排布上，LED灯珠采用环形阵列排布在基座与发光罩的连接平面上，灯板下方紧贴铝制散热基板，散热基板与下部的电池仓壳体通过导热胶贴合，利用电池仓的金属壳体作为辅助散热结构，无需额外设置散热鳍片，既控制了整体重量，也能保证长时间点亮时灯珠的工作温度处于合理区间，延长光源使用寿命。电池仓内采用通用规格的可充电电池作为供电来源，仓盖设置在基座底部，通过旋转卡扣结构固定，更换电池时无需工具即可徒手开启，仓盖位置同样设置了密封胶圈，避免灰尘、水汽进入仓内影响电池接触性能。

　　从安装与适配边界来看，灯具整体最大外径控制在常规矿泉水瓶的直径范围内，整体高度不到20厘米，收纳状态下没有突出的外置结构，可以轻松放入常规尺寸的工具包侧袋、背包侧兜中，不会占用过多的储物空间。悬挂使用时，提手的挂接直径适配直径1厘米以内的杆状、钩状物体，悬挂状态下整体重心处于悬挂点的正下方，不会出现倾斜歪倒的情况，照明方向始终保持竖直向下的均匀出光状态。平放使用时，基座底部的支撑面直径足够大，即使在倾斜角度15度以内的坡面上放置，也能保持稳定不滑落，适配户外复杂地形的临时放置需求。

　　在结构细节的处理上，所有的壳体拼接位置都做了圆角过渡，没有尖锐的棱角，即使在黑暗环境中手持移动，也不会划伤手部。发光罩采用耐冲击的半透明PC材质，即使从1米左右的高度意外掉落到泥土地、草地等软质地面，也不会出现碎裂的情况，适配户外使用时的意外磕碰场景。提手表面做了细微的防滑纹理，手部出汗或者佩戴薄手套操作时，也能稳定握持不会打滑。控制开关的按压力度设置在适中区间，既不会因为轻微触碰就触发，也不需要用过大的力气按压，戴手套操作时也能清晰感知按键的触发反馈。
