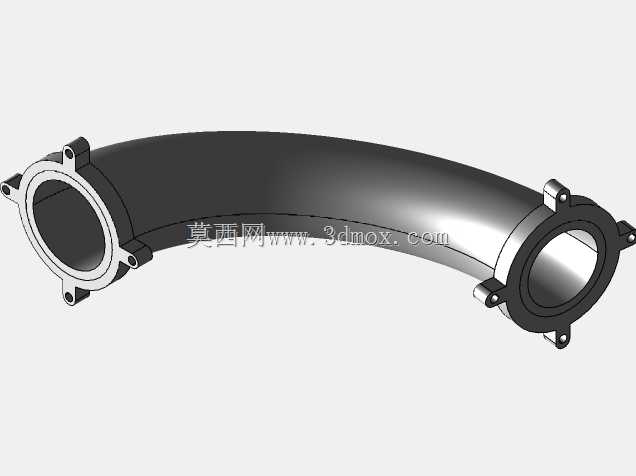

带法兰快装结构90度弯形连接管道

　　这款弯形连接管道主要应用在工业流体输送系统的管路转向节点，常见于液压泵站油路排布、冷却系统循环管路、气动控制回路的走线布局，也可适配小型化工流体输送的支线管路转向需求，用来改变介质的输送方向，避免管路硬折造成的流阻骤升问题。从结构设计来看，两端采用带定位凸耳的法兰式连接结构，法兰端面预留了密封件安装槽位，安装时可搭配O型密封圈或者平垫片实现端面密封，凸耳上的安装孔位做了沉头处理，螺栓锁紧后端头不会突出法兰端面，避免和周边部件产生干涉。

　　弯管主体采用大曲率半径的圆弧过渡设计，相比直角弯头，这种大弧度结构能让介质在转向过程中保持更平稳的流态，减少湍流产生的振动和管路压损，尤其是输送带有少量杂质的流体时，大弧度内壁不容易出现介质沉积堵塞的问题。设计阶段首先确定的是两端法兰的安装边界，法兰端的中心距、安装孔的孔位分布都和通用快装法兰标准做了匹配，不需要额外制作转接接头就能直接对接同规格的管路端口，两端法兰的端面平行度、同轴度都做了公差约束，安装后不会出现管路别劲的问题，减少长期运行过程中连接部位的应力集中。

　　弯管部分的壁厚做了梯度设计，法兰和弯管衔接的位置做了加厚过渡处理，因为这个位置是管路应力集中的高发区，不管是管路内部的介质压力波动，还是外部安装产生的附加载荷，都容易在衔接位置产生疲劳裂纹，加厚过渡段能有效分散应力，提升管路的承压能力和抗疲劳性能。弯管的外壁做了光滑圆弧处理，没有突兀的棱角，一方面是减少安装过程中对操作人员的划伤风险，另一方面也方便后期做管路的保温层包覆，保温材料可以紧密贴合管壁，不会出现空隙影响保温效果。实际选型使用时，需要先确认两端法兰的对接规格，确保孔位数量、螺栓孔径和对接端完全匹配，同时要核算管路的转弯空间是否满足弯管的曲率半径要求，避免安装时和周边的设备机架、其他管路产生位置冲突。

　　这款弯管的内壁做了顺滑过渡处理，法兰和弯管的衔接位置没有台阶落差，介质流经时不会产生局部的涡流，对于输送粘度较高的流体，比如润滑油、冷却液压油这类介质，能有效降低管路的沿程压力损失，减少泵组的输出负载。连接结构的快装属性也让后期的管路维护更便捷，需要清理管路或者更换密封件时，只需要拆卸法兰上的固定螺栓就能完成分离，不需要切割或者破坏整段管路，降低维护的时间成本。在三维建模过程中，法兰端的密封槽尺寸、安装孔的位置度都做了参数化约束，调整管径规格时可以直接通过参数驱动生成对应尺寸的模型，不需要重新绘制基础特征，能提升同系列不同规格管路的设计效率。弯管部分的曲率半径是根据管路公称通径做的匹配设计，既保证了介质流动的顺畅性，也控制了弯管整体的占用空间，不会因为曲率过大导致管路布局过于松散，在紧凑的设备舱内部也能完成管路转向排布。
