商用即热式开水加热腔体结构设计

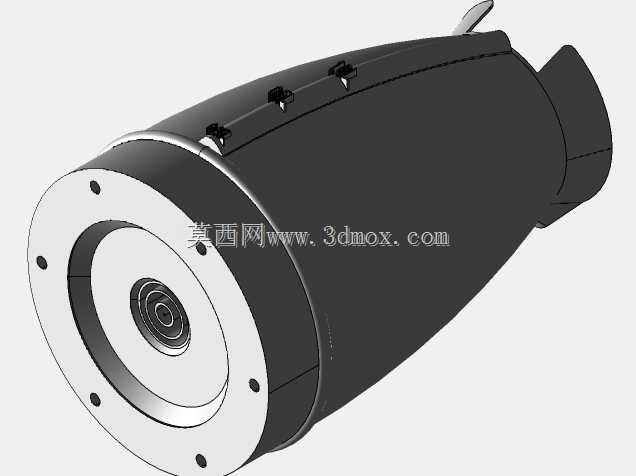

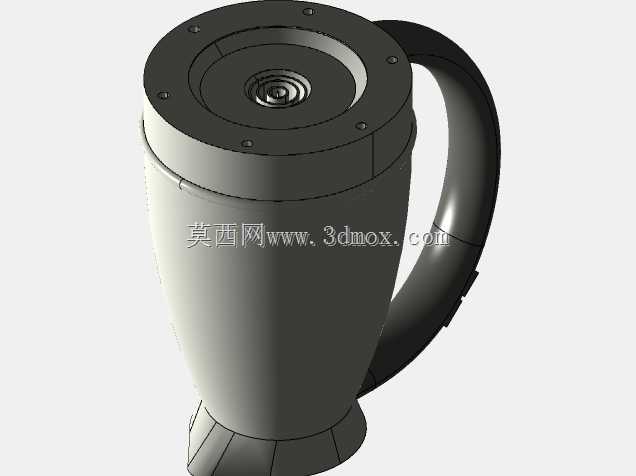

　　在商用公共饮水场景里，这类加热腔体是即热式开水设备的核心承压换热部件，区别于传统储水式开水炉的大容积储水结构，该结构采用流线型锥段腔体设计，主要适配人流量中等的办公区、服务区、餐饮门店等场景的即时开水供应需求，能够在水流通过腔体的短流程内完成换热升温，避免传统储水设备反复加热产生的千滚水问题，同时缩减设备整体占用空间。从结构设计逻辑来看，腔体主体采用回转体锥面造型，进水端设置法兰式安装端面，端面上均匀分布四个安装定位孔，用于和前端进水阀组、电控加热基座做刚性连接，安装端面的同轴度公差控制在0.05mm以内，保证加热组件插入腔体后和腔体内壁的间隙均匀，避免局部水流短路导致的加热不均问题。

　　腔体侧壁设置的三个卡扣式固定座，用于安装温度传感器、过热保护温控器以及水位检测探针，每个固定座的安装面都做了局部铣平处理，保证传感器安装后和腔壁贴合紧密，温度检测误差控制在±1℃范围内，满足饮水设备的安全控温要求。出水端采用缩径式接口设计，接口内径根据额定出水流量做匹配计算，在220V额定加热功率下，能够保证出水温度稳定在95℃以上时，出水流量达到每分钟2升，满足日常接水的使用效率。腔体的外形尺寸经过紧凑化优化，整体长度控制在280mm左右，最大外径120mm，安装时只需要预留前端法兰的固定操作空间以及侧面传感器的接线空间即可，不需要额外设置大容积储水仓的安装位置，能够大幅压缩整机的内部空间占用，让开水设备的外观可以做的更加小巧。

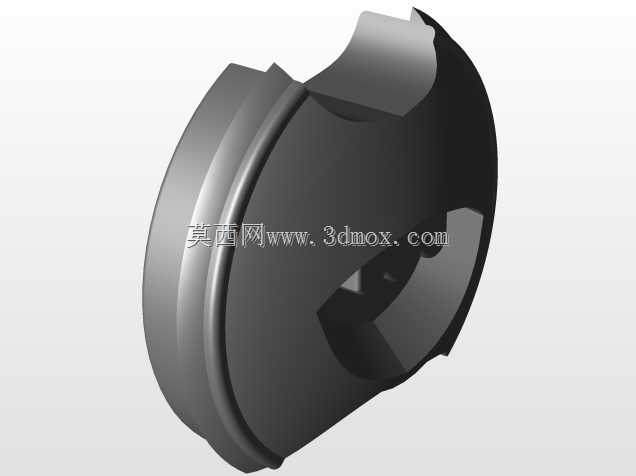

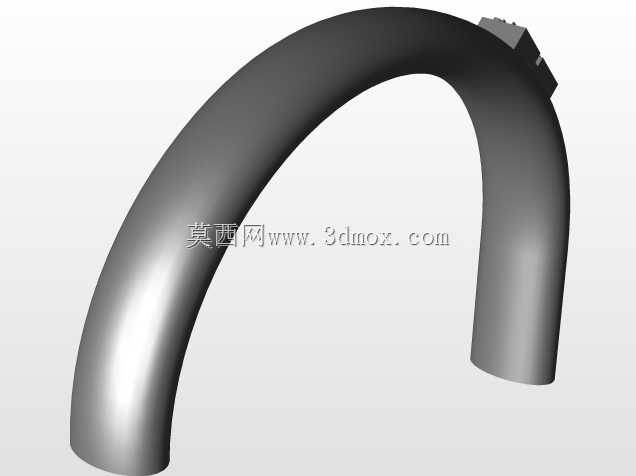

　　在结构强度设计上，腔体壁厚根据承压要求做了差异化处理，进水端法兰位置壁厚加厚到3mm，承受进水端的自来水静压，锥段主体壁厚2mm，既满足0.6MPa的水压承压要求，又能控制整体部件重量，降低材料成本。腔体顶部设置的小型翘板结构是蒸汽泄压导流件，当腔体内因为加热产生过量蒸汽时，蒸汽可以通过该导流件导出到设备的冷凝水收集通道，避免腔体内压力过高触发安全保护，同时防止蒸汽溢出烫伤使用者。在实际装配场景中，该腔体可以和不同功率的加热管组件做适配，只需要调整加热管的螺旋绕制密度，就可以匹配不同电压等级、不同出水流量的设备需求，不需要重新开模制作腔体外壳，具备较好的平台化适配能力。腔体内部的流道做了导流槽设计，水流从进水端进入后会沿着腔体内壁做螺旋流动，延长水流和加热管的接触换热路径，保证水流在流出腔体时能够充分达到设定温度，不会出现局部冷水混入导致的出水温度波动问题。安装边界方面，该腔体采用卧式安装方式，固定点主要依托前端法兰的四个安装孔，侧面的三个卡扣座只做部件固定不承担主承重，安装时需要保证腔体出水端略高于进水端，让腔体内产生的蒸汽能够自然流向顶部的泄压导流件，避免蒸汽积聚在腔体内部形成气堵，影响正常出水。

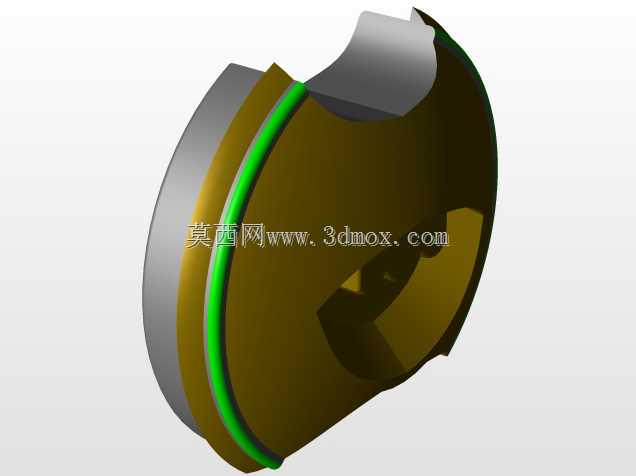

　　和传统的立式储水加热腔相比，这种卧式锥腔结构的加热响应速度更快，首次出开水的预热时间不超过5秒，设备待机时不需要保持储水仓的高温保温，能够降低待机能耗，在商用场景下长期使用的能耗成本比传统储水式设备低30%左右。结构设计时还考虑了后期维护的便利性，前端法兰和腔体主体采用可拆卸式密封连接，需要清理腔体内部的水垢时，只需要拆卸法兰端的固定螺丝，就可以将加热管组件和腔体分离，不需要破坏整体管路连接，维护操作的时间比传统一体式结构缩短60%以上。
